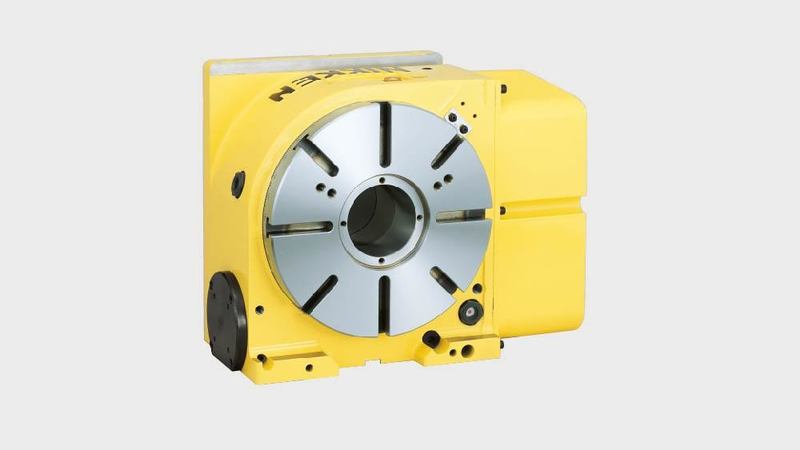

La CNC260 è la tavola rotante più versatile mai prodotta da NIKKEN. Un modello usato generalmente su un'ampia gamma di centri di lavoro verticali per fornire funzionalità del 4 ° asse a costi minimi.

La tavola può essere installata con un freno pneumatico standard o può essere equipaggiata con un sistema di frenatura idraulico che  triplica la coppia di serraggio fino a un enorme 1568 Nm.

Con la possibilità di essere utilizzata verticalmente o orizzontalmente, a seconda dell'applicazione, la CNC260 è un'ottima soluzione per massimizzare l'utilizzo del centro di lavoro.

La CNCZ260 è dotata, di serie, di un motore ad alta velocità che garantisce un rapido ritorno dell'investimento.

La tavola rotante può essere fornita con una gamma di motori e controlli per soddisfare esigenze specifiche - per maggiori informazioni vedere la sezione download  o contattaci.

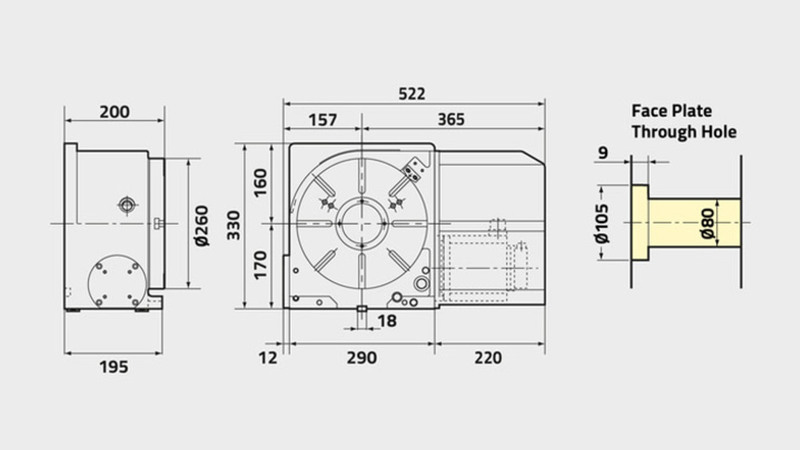

CNC(Z)260
Diametro piastra frontale [Ømm] 260
Gamma / tipo di tabella STANDARD
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 80
Numero di mandrini x passo [mm] 1
Altezza centro [mm] 170
Larghezza della scanalatura a T [mm] 12
Sistema di bloccaggio Aria / Idraulica
Coppia di serraggio [Nm] 588/1568
Inerzia tavola all'albero motore [Kg m2 x 103] 0.33
Servomotore [min1] αiF4·3000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 25.0 (50.0)
Rapporto di riduzione totale 1/120 (1/60)
Precisione indicizzazione [sec] 20
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 115
Max. Carico di lavoro verticale sulla tavola [Kg] 175
Max. Carico di lavoro orizzontale sulla tavola [Kg] 350
Max. Carico di spinta orizzontale sulla tavola [N] 42480
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 1442
Max. Carico di spinta sulla tavola [FxL Nm] 2320
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] 50
Max. Inerzia di lavoro [Kg m2] 3.2 (1.6)
Coppia motrice [Nm] 192 (153)
