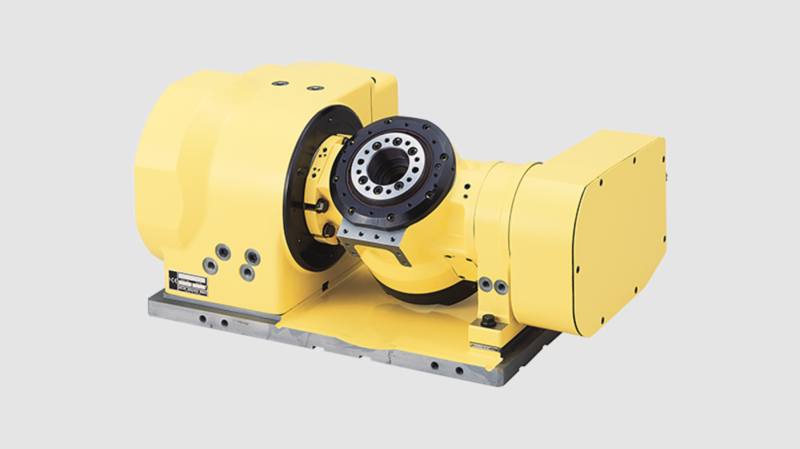

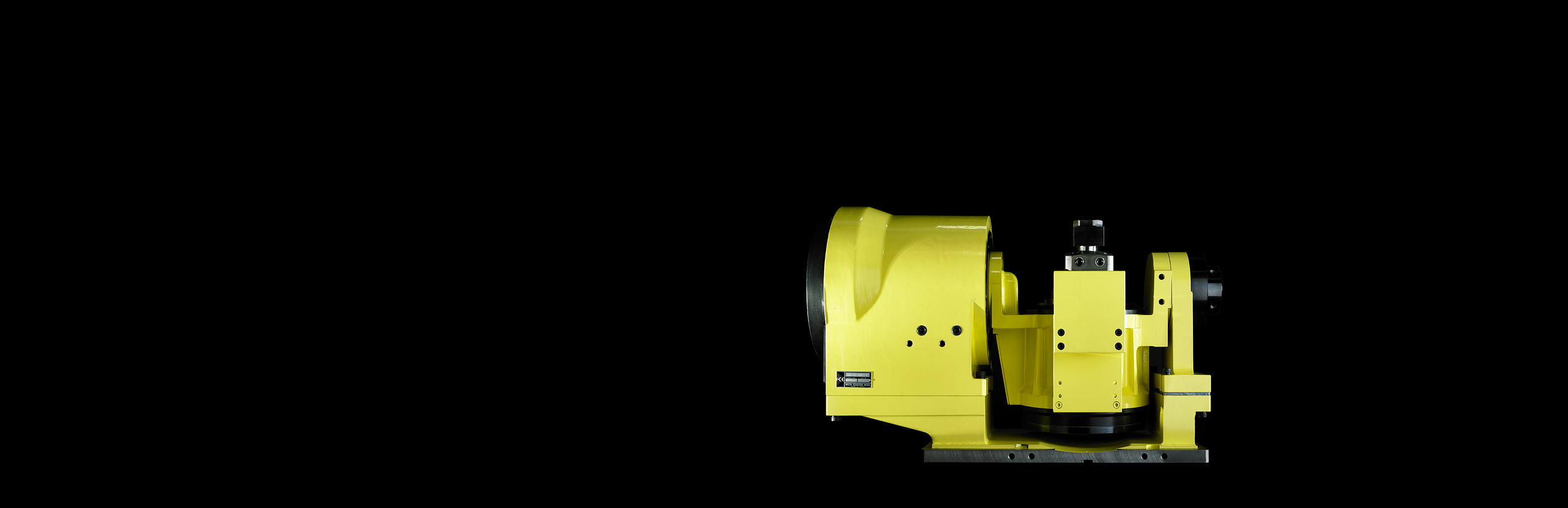

La nostra tavola rotante a trasmissione diretta a due assi 5AX-DD100AF è un nuovo modello 'ultracompatto' recentemente aggiunto alla gamma DD in espansione.

Con una larghezza di soli 554 mm, è la nostra tavola rotante CNC inclinabile più piccola con motore DD ed è perfetta per macchine utensili compatte e applicazioni in cui il campo di lavorazione è limitato.

Le tavole rotanti a trasmissione diretta NIKKEN sono semplici e precise. Le tavole Direct Drive non sono dotate di meccanismo di riduzione meccanico come il sistema a vite senza fine presente nella struttura di una tavola rotante standard .

  • Esclusivo sistema frenante "Micro-Spike"

  • Alta accelerazione

  • Rotazione e posizionamento ad alta velocità

  • Impronte compatte

Le tavole forniscono velocità di rotazione estremamente elevate, con accelerazione e decelerazione altrettanto elevate. L'unico limite è la coppia motrice del motore. L'attrezzaggio deve essere considerato, ma le tavole rotanti NIKKEN Direct Drive sono adatte per numerose applicazioni in cui è possibile fare lavorazioni complesse in modo efficace e rapido.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

5AX-DD100AF
Diametro piastra frontale [Ømm] 90
Diametro del foro mandrino [Ømm H7] 50
Altezza centrale (90 °) [mm] 150
Altezza tavolo in posizione orizzontale (0 °) [mm] 230
Larghezza della scanalatura a T [mm] Ø8H7 Foro di spillo
ASSE Rotante Ribaltamento
Sistema di bloccaggio Aria (0.5MPa) Aria (0.5MPa)
Coppia di serraggio [Nm] 75 205
Motore [FANUC] DiS15/1000 DiS60/400
Codificatore MPRZ-536A MPRZ-536A
Min. Incremento [gradi] 0.001 0.001
Velocità di rotazione [min1] 200 200
Precisione indicizzazione [sec] ±10 ±1
Peso netto [Kg] 120
Carico di lavoro max sulla tavola da 0 ° a 30 ° [Kg]  20
Max. Carico di lavoro sulla tavola da 30 ° a 90 ° [Kg] 10
Max. Coppia [Nm] 35 130
Coppia costante [Nm] 8.7/16 24/65
