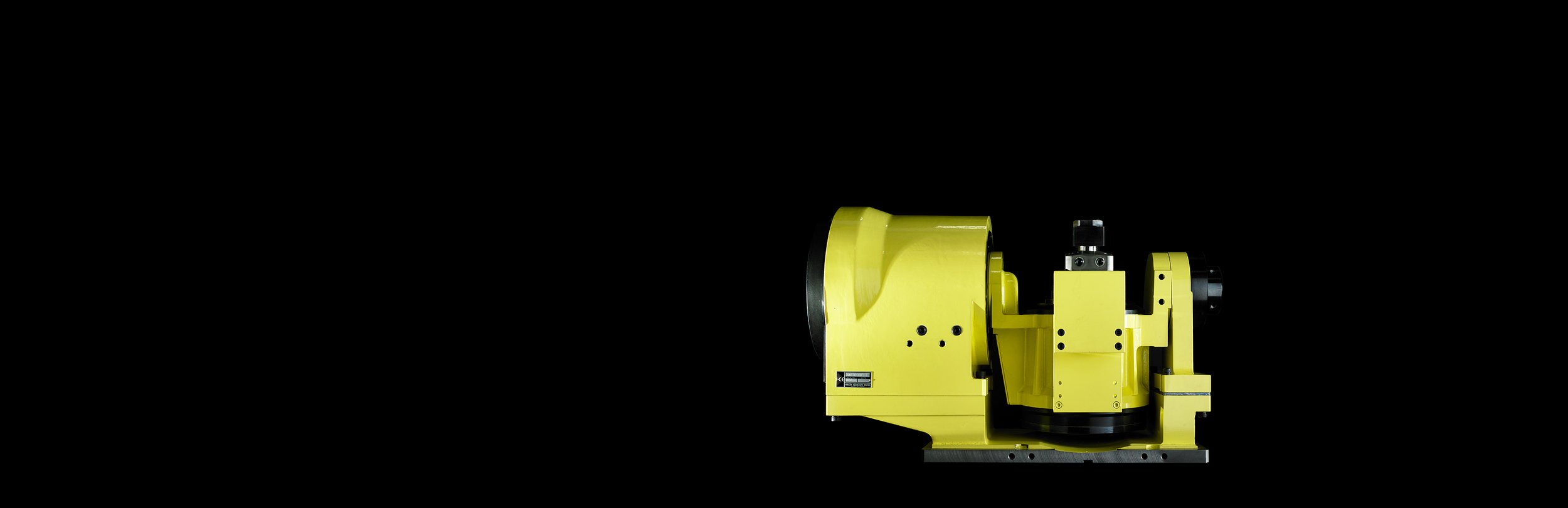

Le tavole rotanti NIKKEN Direct Drive sono semplici e precise. Le tavole Direct Drive non sono dotate di meccanismo di riduzione meccanico come il sistema a vite senza fine tipico delle tavole rotanti standard.
Le tavole rotanti a trasmissione diretta hanno il motore "integrato" nel corpo della tavola rotante che aziona direttamente gli assi e la piastra frontale.
Le tavole forniscono velocità di rotazione estremamente elevate, con accelerazione e decelerazione altrettanto elevate. L'unico limite è la coppia motrice del motore. L'attrezzaggio deve essere considerato, ma le tavole rotanti NIKKEN Direct Drive sono adatte per numerose applicazioni in cui è possibile fare lavorazioni complesse in modo efficace e rapido.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbk0wIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--0757e93dd7e5cec0a3add576ed33bea4732f616f/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/5AX-DD200AF2-59.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBblEwIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--e7f6040a46da326a54fad12ed31196fd0d7b12d5/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/5AX-DD200AF2-100.jpg)
-
Esclusivo sistema frenante "Micro-Spike"
-
Alta accelerazione
-
Rotazione e posizionamento ad alta velocità
-
Impronte compatte
CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)
5AX-DD200AF2 | ||
---|---|---|
Diametro piastra frontale [Ømm] | 200 | |
Diametro del foro mandrino [Ømm H7] | 53 | |
Altezza centrale (90 °) [mm] | 195 | |
Altezza tavolo in posizione orizzontale (0 °) [mm] | 295 | |
Larghezza della scanalatura a T [mm] | 12 | |
ASSE | Rotante | Ribaltamento |
Sistema di bloccaggio | Aria (0.5MPa) | Aria (0.5MPa) |
Coppia di serraggio [Nm] | 150 | 500 |
Motore [FANUC] | DiS60/400 | DiS150/200 |
Codificatore | αiCz 512A | |
Min. Incremento [gradi] | 0.001 | 0.001 |
Velocità di rotazione [min1] | 200 | 150 |
Precisione indicizzazione [sec] | ±10 | ±15 |
Max. Coppia [Nm] | 130 | 380 |
Coppia costante [Nm] | 24 | 73/170 |
Peso netto [Kg] | 190 | |
Carico di lavoro max sulla tavola da 0 ° a 30 ° [Kg] 30 | 30 | |
Max. Carico di lavoro sulla tavola da 30 ° a 90 ° [Kg] | 15 |
