Le tavole rotanti NIKKEN Direct Drive sono semplici e precise. Le tavole Direct Drive non sono dotate di meccanismo di riduzione meccanico come il sistema a vite senza fine che invece si trova all'interno di una tavola rotante standard.

Le tavole rotanti a trasmissione diretta hanno il motore "integrato" nel corpo della tavola rotante che aziona direttamente gli assi e la piastra frontale.

Le tavole forniscono velocità di rotazione estremamente elevate, con accelerazione e decelerazione altrettanto elevate. L'unico limite è la coppia motrice del motore. L'attrezzaggio deve essere considerato, ma le tavole rotanti NIKKEN Direct Drive sono adatte per numerose applicazioni in cui è possibile fare lavorazioni complesse in modo efficace e rapido.

  • Esclusivo sistema frenante "Micro-Spike"

  • Alta accelerazione

  • Rotazione e posizionamento ad alta velocità

  • Impronte compatte

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

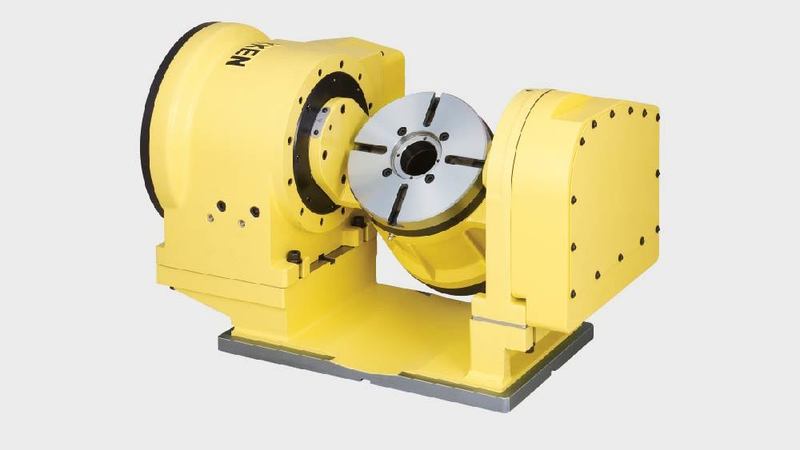

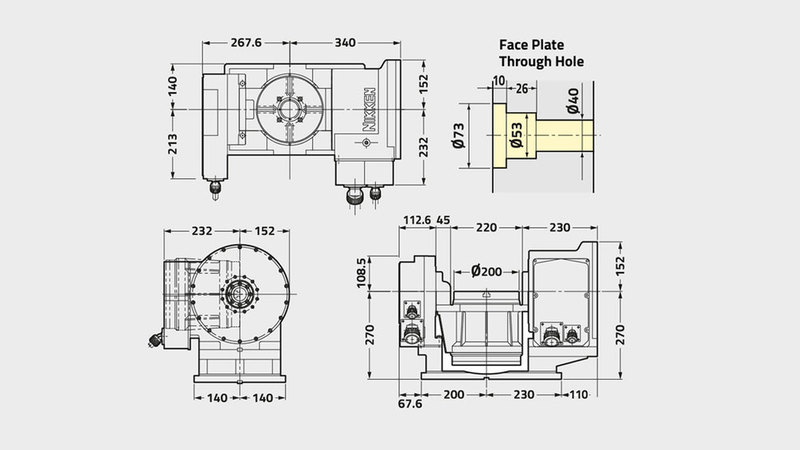

5AX-DD200BF2
Diametro piastra frontale [Ømm] 200
Diametro del foro mandrino [Ømm H7] 53
Altezza centrale (90 °) [mm] 270
Altezza tavolo in posizione orizzontale (0 °) [mm] 270
Larghezza della scanalatura a T [mm] 12
ASSE Rotante Ribaltamento
Sistema di bloccaggio Aria (0.5MPa) Aria (0.5MPa)
Coppia di serraggio [Nm] 150 500
Motore [FANUC] DiS60/400 DiS150/200
Codificatore αiCz 512A
Min. Incremento [gradi] 0.001 0.001
Velocità di rotazione [min1] 200 150
Precisione indicizzazione [sec] ±10 ±15
Max. Coppia [Nm] 130 380
Coppia costante [Nm] 24 73/170
Peso netto [Kg] 185
Carico di lavoro max sulla tavola da 0 ° a 30 ° [Kg] 30 30
Max. Carico di lavoro sulla tavola da 30 ° a 90 ° [Kg] 30
