Le tavole rotanti NIKKEN Direct Drive sono semplici e precise. Le tavole Direct Drive non sono dotate di meccanismo di riduzione meccanico come il sistema a vite senza fine che invece si trova all'interno di una tavola rotante standard.

Le tavole rotanti a trasmissione diretta hanno il motore "integrato" nel corpo della tavola rotante che aziona direttamente gli assi e la piastra frontale.

  • Esclusivo sistema frenante "Micro-Spike"

  • Alta accelerazione

  • Rotazione e posizionamento ad alta velocità

  • Impronte compatte

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

Le tavole forniscono velocità di rotazione estremamente elevate, con accelerazione e decelerazione altrettanto elevate. L'unico limite è la coppia motrice del motore. L'attrezzaggio deve essere considerato, ma le tavole rotanti NIKKEN Direct Drive sono adatte per numerose applicazioni in cui è possibile fare lavorazioni complesse in modo efficace e rapido.

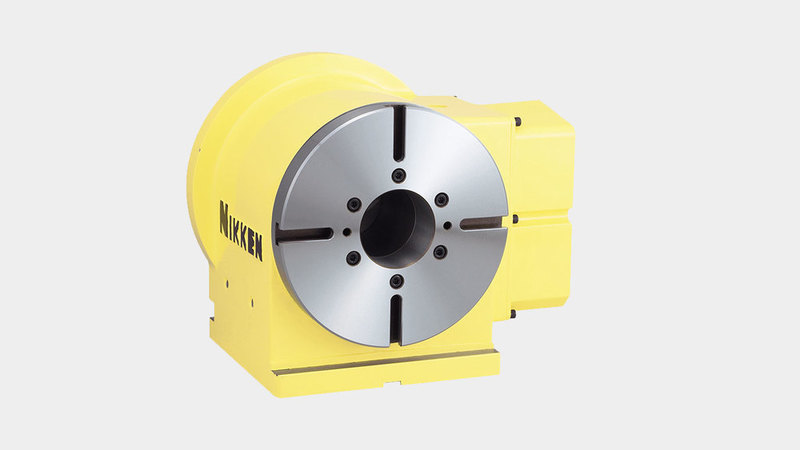

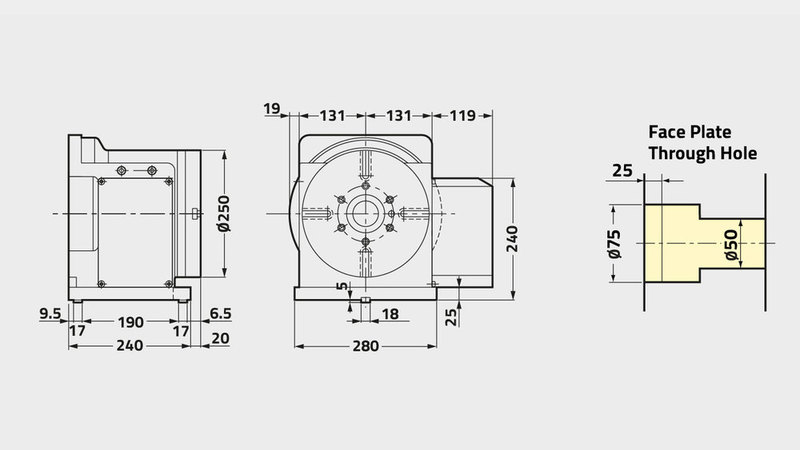

DD250F-150
Diametro piastra frontale [Ømm] 250
Diametro del foro mandrino [Ømm H7] 75
Altezza centrale (90 °) [mm] 170
Larghezza della scanalatura a T [mm] 12
Sistema di bloccaggio Aria (0.5MPa)
Coppia di serraggio [Nm] 500
Motore [FANUC] DiS150/300
Codificatore αiCz Sensore 512A
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 150
Precisione indicizzazione [sec] ±10
Peso netto [Kg] 105
Max. lavoro [Kg] 100
Max. Coppia [Nm] 380
Coppia costante [Nm] 73/170
Capacità di raffreddamento necessaria [w] 1600
