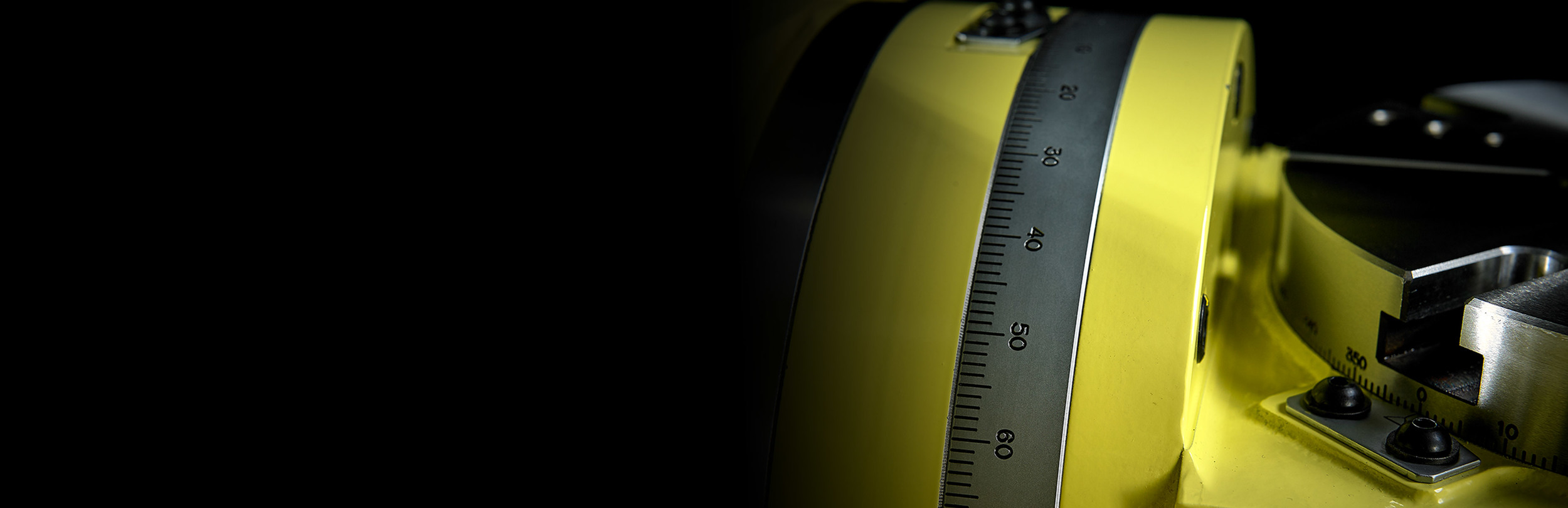

La NIKKEN 5AX-100 è la nostra tavola rotante CNC inclinabile più piccola per macchine compatte.

Con una larghezza del corpo di 466 mm e un peso di soli 84 kg, la 5AX-100 è la tavola più piccola e leggera nella storia di NIKKEN. Consentendo più spazio di lavoro e un asse inclinabile di 410 Nm con aria-idraulico di serie, la 5AX-100 è una soluzione piccola ma efficace per il vostro centro di lavoro compatto.

La 5AX-100 è anche compatibile con una vasta gamma di accessori come piastre jig, mandrini scroll e prese centrali, che sono un'ottima soluzione per la produzione di dispositivi elettronici ad alta precisione come smartphone e parti di automobili ecc.

La tavola rotante può essere fornita con una gamma di motori e controlli per soddisfare lesigenze specifiche - puoi vedere la sezione download per maggiori informazioni o contattarci per saperne di più.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

5AX-100
Diametro piastra frontale [Ømm] 90
Gamma / tipo di tabella Compatto
Diametro del foro mandrino [Ømm H7] 50
Numero di mandrini x passo [mm] 1
Altezza centrale (90 °) [mm] 135
Altezza tavola in posizione orizzontale (0 °) [mm] 190
Larghezza della scanalatura a T [mm] 8H7 Pin
ASSE Rotante Ribaltamento
(0°-105°)
Sistema di bloccaggio Aria Aria (boost idraulico)
Coppia di serraggio [Nm] 205 410
Inerzia tavola all'albero motore [Kg m2 x 103] 0.09 0.12
Servomotore [min1] αiF1·2000 αiF2·2000
Min. Incremento [gradi] 0.001 0.001
Velocità di rotazione [min1] 44.4 22.2
Rapporto di riduzione totale 1/45 1/90
Precisione dell'indicizzazione [sec] ±30 60
Precisione di indicizzazione Ultra precisione [sec] - -
Peso netto [Kg] 84
Max. Carico di lavoro sulla tavola da 0 ° a 30 ° [Kg] 40
Max. Carico di lavoro sulla tavola da 30 ° a 90 ° [Kg] 20
Max. Carico di spinta al centro del tavolo Angolo di inclinazione = 0 ° [N] 5300
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione del centro del tavolo = 0 ° [N] F3820 @ L=45
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione della piastra frontale del tavolo = 90 ° [N] F2945 @ L=0
F1045 @ L=100
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) Angolo di inclinazione = 90 ° [FxL Nm] 98
Max. Inerzia di lavoro [Kg m2] 0.03
Coppia motrice [Nm] 18
