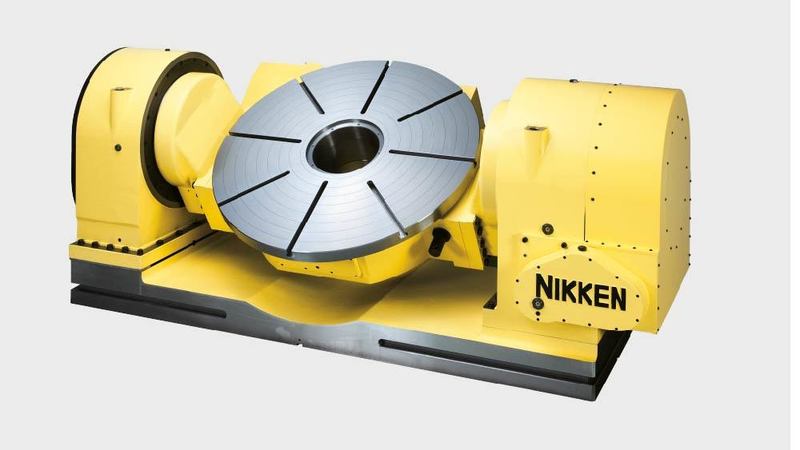

Una delle nostre tavole rotanti più grandi, la 5AX-1200 è progettata per sistemi di tipo gantry, centri di lavoro e macchine a 5 assi.

Prodotta con un doppio sistema di bloccaggio su entrambe le estremità dell'asse di inclinazione e un'opzione di installazione opzionale del contrappeso per la macchina sorella 5AX-1200A, la 5AX-1200 è progettata per mantenere la precisione e avere una lunga durata.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

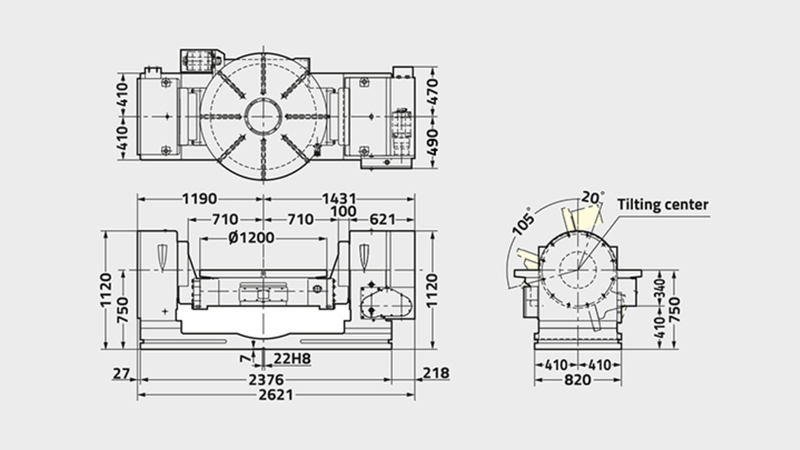

5AX-1200
Diametro piastra frontale [Ømm] 1200
Gamma / tipo di tabella Extra grande
Diametro del foro mandrino [Ømm H7] 300
Numero di mandrini x passo [mm] 1
Altezza centrale (90 °) [mm] 750
Altezza tavola in posizione orizzontale (0 °) [mm] 950
Larghezza della scanalatura a T [mm] 22
ASSE Rotante Ribaltamento
(0°-105°)
Sistema di bloccaggio Idraulico Idraulico
Coppia di serraggio [Nm] 14700 19600
Inerzia tavola all'albero motore [Kg m2 x 103] 10.8 3.5
Servomotore [min1] αiF22·2000 αiF22·2000
Min. Incremento [gradi] 0.001 0.001
Velocità di rotazione [min1] 5.5 2.7
Rapporto di riduzione totale 1/360 1/720
Precisione dell'indicizzazione [sec] 20 60
Precisione di indicizzazione Ultra precisione [sec] ±5 ±10
Peso netto [Kg] 7300
Max. Carico di lavoro sulla tavola da 0 ° a 30 ° [Kg] 2500
Max. Carico di lavoro sulla tavola da 30 ° a 90 ° [Kg] 1500
Max. Carico di spinta al centro del tavolo Angolo di inclinazione = 0 ° [N] 137200
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione del centro del tavolo = 0 ° [N] 5488
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione della piastra frontale del tavolo = 90 ° [N] 9600
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) Angolo di inclinazione = 90 ° [FxL Nm] 14700
Max. Inerzia di lavoro [Kg m2] 276
Coppia motrice [Nm] 3168
