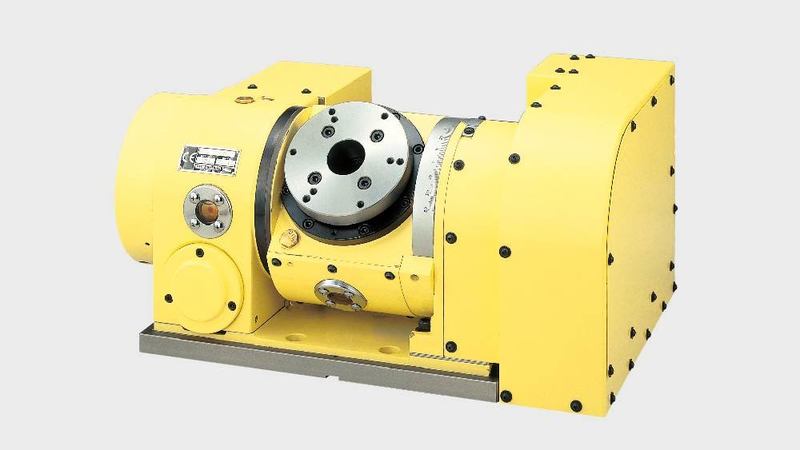

La NIKKEN 5AX-130 è una delle nostre tavole rotanti CNC inclinabili più piccole per macchine compatte.
La 5AX-130 è anche compatibile con una vasta gamma di accessori come piastre jig, mandrini scroll e prese centrali che sono un'ottima soluzione per la produzione di dispositivi elettronici ad alta precisione come smartphone e parti di automobili ecc.
La tavola rotante può essere fornita con una gamma di motori e controlli per soddisfare esigenze specifiche - puoi vedere la sezione download per maggiori informazioni o contattarci per saperne di più.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdnN6IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--e3050e3cc2d7e903c0ed852d4265268204ebfa9d/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1000_5AX-130.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdnd6IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--5b8f6a9156a3a2425938f39823334003f44785de/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/5AX-130-100.jpg)
CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)

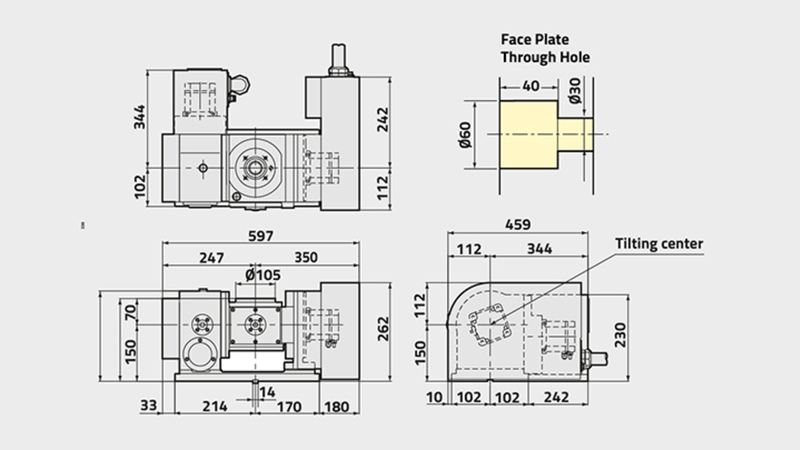

5AX-130 | ||
---|---|---|
Diametro piastra frontale [Ømm] | 105 (130 Sottopiastra) | |
Gamma / tipo di tabella | Compatto | |
Diametro del foro mandrino [Ømm H7] | 60 | |
Numero di mandrini x passo [mm] | 1 | |
Altezza centrale (90 °) [mm] | 150 | |
Altezza tavola in posizione orizzontale (0 °) [mm] | 235 | |
Larghezza della scanalatura a T [mm] | 10H7 Pin | |
ASSE | Rotante | Ribaltamento (0°-105°) |
Sistema di bloccaggio | Aria | Aria |
Coppia di serraggio [Nm] | 205 | 303 |
Inerzia tavola all'albero motore [Kg m2 x 103] | 0.09 | 0.12 |
Servomotore [min1] | αiF2·3000 | αiF2·3000 |
Min. Incremento [gradi] | 0.001 | 0.001 |
Velocità di rotazione [min1] | 33.3 | 16.6 |
Rapporto di riduzione totale | 1/90 | 1/180 |
Precisione dell'indicizzazione [sec] | ±30 | 60 |
Precisione di indicizzazione Ultra precisione [sec] | - | - |
Peso netto [Kg] | 115 | |
Max. Carico di lavoro sulla tavola da 0 ° a 30 ° [Kg] | 50 | |
Max. Carico di lavoro sulla tavola da 30 ° a 90 ° [Kg] | 25 | |
Max. Carico di spinta al centro del tavolo Angolo di inclinazione = 0 ° [N] | 5880 | |
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione del centro del tavolo = 0 ° [N] | F2940 @ L=65 | |
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione della piastra frontale del tavolo = 90 ° [N] | F3460 @ L=0 F1590 @ L=100 |
|
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) Angolo di inclinazione = 90 ° [FxL Nm] | 98 | |
Max. Inerzia di lavoro [Kg m2] | 0.12 | |
Coppia motrice [Nm] | 72 |
