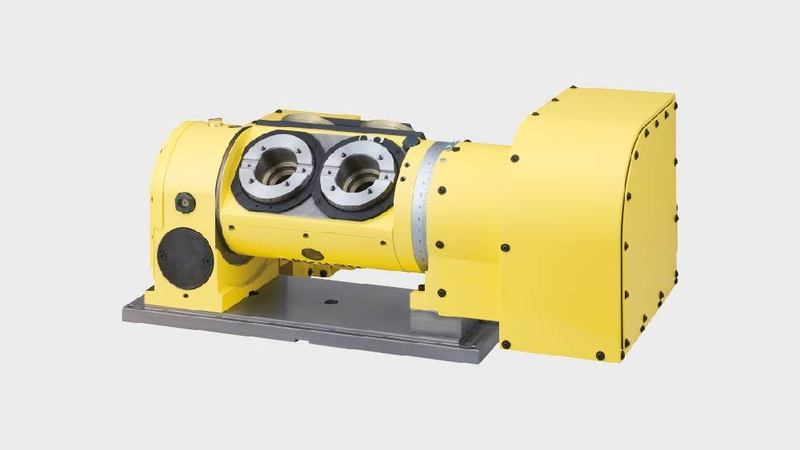

La tavola rotante inclinabile 5AX-2MT-105 con multimandrino, garantisce una maggiore produttività mantenendo una precisione senza uguali.

Ideale per la lavorazione di piccoli pezzi e di parti prodotte in serie, la 5AX-2MT-105 è dotata di vari accessori per il lavoro di fissaggio, fornendo una precisione e una rigidità uniche. Come tutti i prodotti NIKKEN, la 5AX-2MT-105 è progettata per prestazioni elevate, facile manutenzione e longevità.

L'inclusione dei mandrini multipli per la costruzione del 5AX-2MT-105 non compromette le prestazioni e, proprio come il resto della gamma di tavole rotanti CNC NIKKEN, permette di migliorare la produttività mantenendo un'elevata precisione, un'elevata rigidità e durata.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

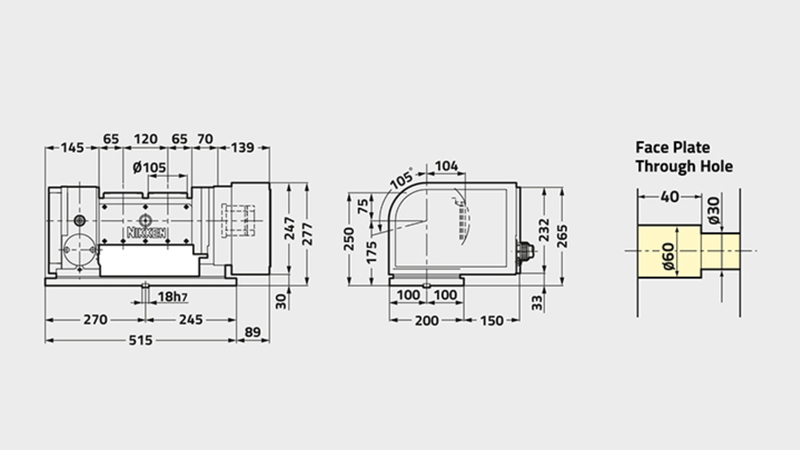

5AX-2MT-105
Diametro piastra frontale [Ømm] 105
Gamma / tipo di tabella Multimandrino
Diametro del foro mandrino [Ømm H7] 60
Numero di mandrini x passo [mm] 2 x 120
Altezza centrale (90 °) [mm] 175
Altezza tavola in posizione orizzontale (0 °) [mm] 250
Larghezza della scanalatura a T [mm] 16
ASSE Rotante Ribaltamento
(0°-105°)
Sistema di bloccaggio Aria Aria
Coppia di serraggio [Nm] 147 147
Inerzia tavola all'albero motore [Kg m2 x 103] 0.13 0.13
Servomotore [min1] αiF2·3000 αiF2·3000
Min. Incremento [gradi] 0.001 0.001
Velocità di rotazione [min1] 33.3 16.6
Rapporto di riduzione totale 1/90 1/180
Precisione indicizzazione [sec] ±30 60
Precisione di indicizzazione Ultra precisione [sec] - -
Peso netto [Kg] 150
Max. Carico di lavoro sulla tavola da 0 ° a 30 ° [Kg] 15
Max. Carico di lavoro sulla tavola da 30 ° a 90 ° [Kg] 10
Max. Carico di spinta al centro del tavolo Angolo di inclinazione = 0 ° [N] 3920
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione del centro del tavolo = 0 ° [N] F784 @ L=60
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione della piastra frontale del tavolo = 90 ° [N] F653 @ L=0
F490 @ L=100
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) Angolo di inclinazione = 90 ° [FxL Nm] 49
Max. Inerzia di lavoro [Kg m2] 0.014
Coppia motrice [Nm] 36
