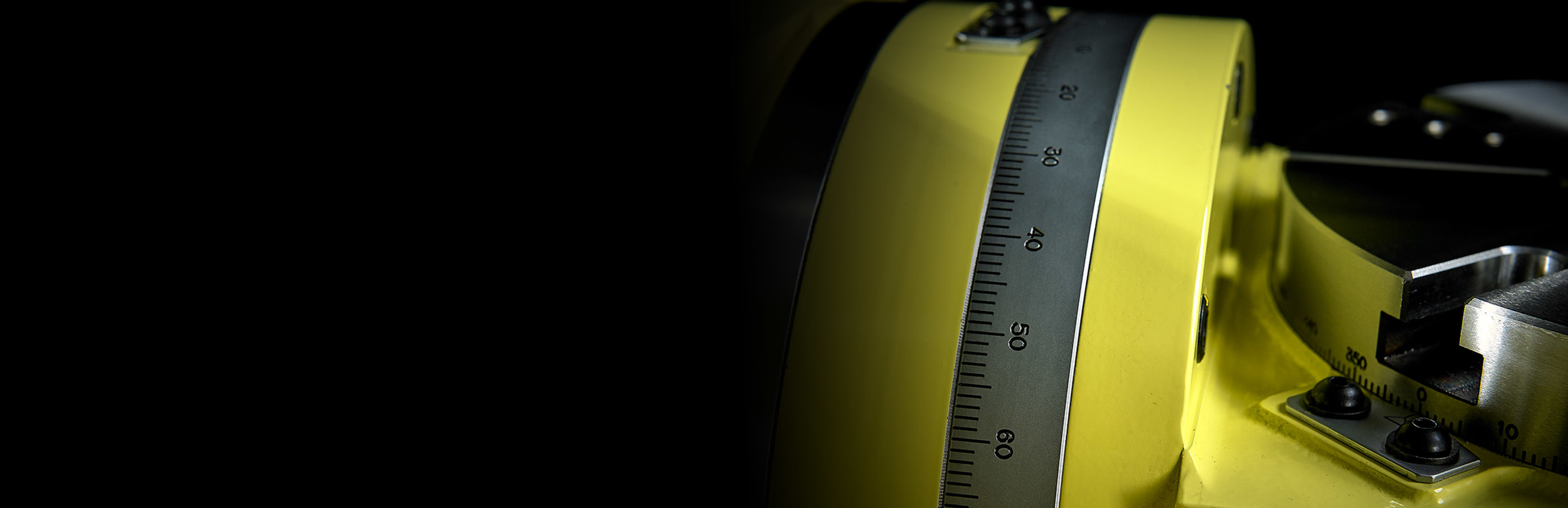

La più grande della gamma di tavole rotanti inclinabili standard, la 5AX-550, è uno dei nostri best seller che garantisce alte prestazioni e longevità.

La 5AX-550 è dotata di un potente sistema di bloccaggio idraulico che offre un'elevata rigidità e una durata senza rivali per centri di lavoro di dimensioni medio-grandi. Progettata specificamente per macchine orizzontali e dotata di un giunto rotante di tipo 4 porte integrato opzionale, la 5AX- 550 garantisce alta produttività e precisione.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

5AX-550
Diametro piastra frontale [Ømm] 550
Gamma / tipo di tabella Grande
Diametro del foro mandrino [Ømm H7] 130
Numero di mandrini x passo [mm] 1
Altezza centrale (90 °) [mm] 380
Altezza tavola in posizione orizzontale (0 °) [mm] 518
Larghezza della scanalatura a T [mm] 14
ASSE Rotante Ribaltamento
(0°-105°)
Sistema di bloccaggio Idraulico Idraulico
Coppia di serraggio [Nm] 3430 6272
Inerzia tavola all'albero motore [Kg m2 x 103] 5.5 5.2
Servomotore [min1] αiF12·2000 αiF12·2000
Min. Incremento [gradi] 0.001 0.001
Velocità di rotazione [min1] 11.1 5.5
Rapporto di riduzione totale 1/180 1/360
Precisione indicizzazione [sec] 20 60
Precisione di indicizzazione Ultra precisione [sec] - -
Peso netto [Kg] 1150
Max. Carico di lavoro sulla tavola da 0 ° a 30 ° [Kg] 500
Max. Carico di lavoro sulla tavola da 30 ° a 90 ° [Kg] 300
Max. Carico di spinta al centro del tavolo Angolo di inclinazione = 0 ° [N] 31360
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione del centro del tavolo = 0 ° [N] F9800 @ L=275
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione della piastra frontale del tavolo = 90 ° [N] F19600 @ L=0
F14120 @ L=200
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) Angolo di inclinazione = 90 ° [FxL Nm] 2548
Max. Inerzia di lavoro [Kg m2] 23
Coppia motrice [Nm] 864
