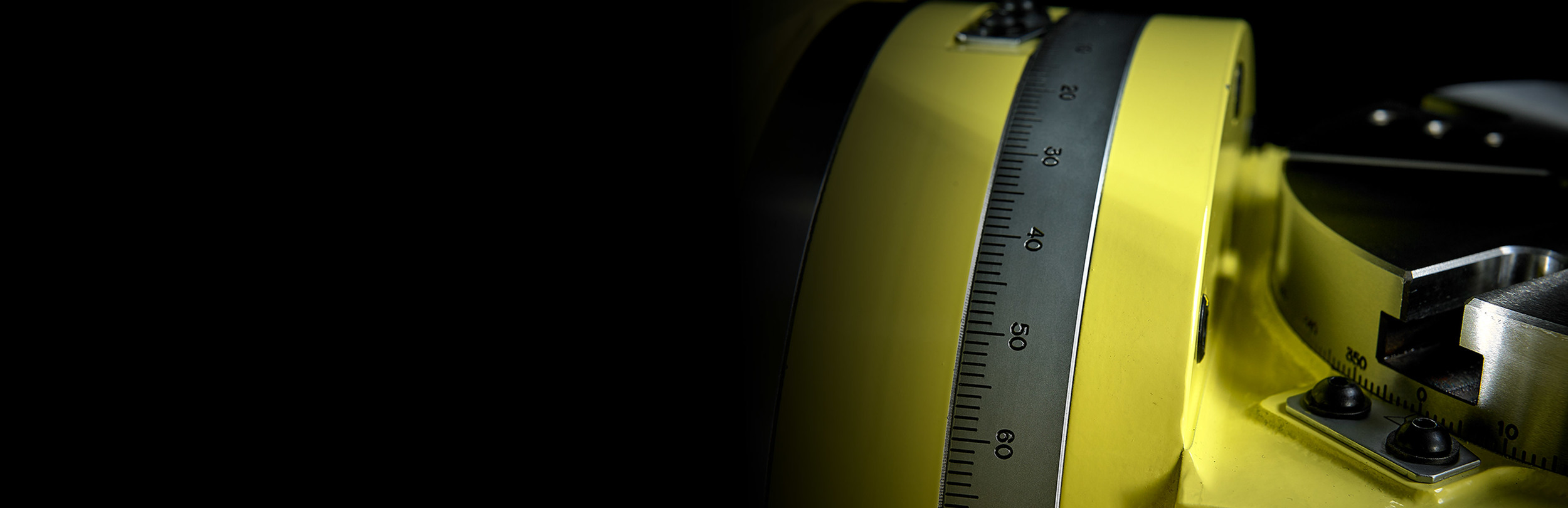

La tavola rotante 5AX-T400 è ideale per ottenere un'elevata precisione e una produttività senza pari.
Dotata di un potente sistema di bloccaggio idraulico, la 5AX-T400 offre elevata resistenza e rigidità, massimizzando lo spazio libero. Dotata di un giunto rotante opzionale di tipo 8 porte integrato e posizionamento del motore destro o sinistro, garantisce prestazioni e precisione elevate.
Come tutti i prodotti NIKKEN, la 5AX-T400 è progettata per una facile manutenzione e una lunga durata.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbDgwIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--529e4a0bc94b23d085ac512c4022095781cd770c/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1000_5AX-T400.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbUEwIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--b7b04a84ee71ca60797e575e083114d5f839dfea/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/5AX-T400-100.jpg)
CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)
5AX-T400 | ||
---|---|---|
Diametro piastra frontale [Ømm] | 400 | |
Gamma / tipo di tabella | Costruito nel | |
Diametro del foro mandrino [Ømm H7] | 105 | |
Numero di mandrini x passo [mm] | 1 | |
Altezza centrale (90 °) [mm] | 390 | |
Altezza tavola in posizione orizzontale (0 °) [mm] | 390 | |
Larghezza della scanalatura a T [mm] | 14 | |
ASSE | Rotante | Ribaltamento (0°-105°) |
Sistema di bloccaggio | Idraulico | Idraulico |
Coppia di serraggio [Nm] | 1760 | 1760 |
Inerzia tavola all'albero motore [Kg m2 x 103] | 2.8 | 2.44 |
Servomotore [min1] | αiF12·2000 | αiF22·2000 |
Min. Incremento [gradi] | 0.001 | 0.001 |
Velocità di rotazione [min1] | 22.2 | 16.6 |
Rapporto di riduzione totale | 1/90 | 1/120 |
Precisione indicizzazione [sec] | 15 | 60 |
Precisione di indicizzazione Ultra precisione [sec] | - | - |
Peso netto [Kg] | 995 (750 Senza base) | |
Max. Carico di lavoro sulla tavola da 0 ° a 30 ° [Kg] | 300 | |
Max. Carico di lavoro sulla tavola da 30 ° a 90 ° [Kg] | 250 | |
Max. Carico di spinta al centro del tavolo Angolo di inclinazione = 0 ° [N] | 31360 | |
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione del centro del tavolo = 0 ° [N] | F6860 @ L=200 | |
Max. Carico di spinta "F" @ "Lmm" dall'angolo di inclinazione della piastra frontale del tavolo = 90 ° [N] | F11660 @ L=100 | |
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) Angolo di inclinazione = 90 ° [FxL Nm] | 1166 | |
Max. Inerzia di lavoro [Kg m2] | 5.1 | |
Coppia motrice [Nm] | 432 |
