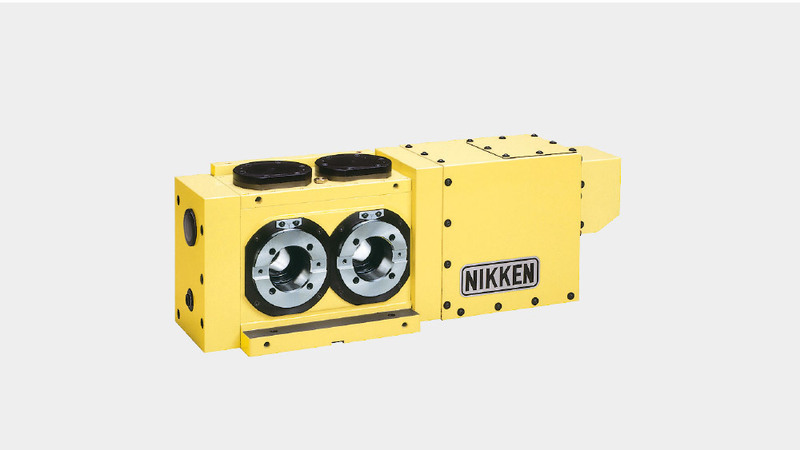

Le tavole rotanti CNC multimandrino NIKKEN sono un'ottima soluzione per migliorare la capacità e il processo.

Grazie alla capacità di caricare più pezzi, la CNC100-2W è ideale per la produzione di piccoli oggetti e pezzi di produzione in serie.

L'inclusione dei mandrini multipli per la costruzione della CNC100-2W non compromette le prestazioni e, proprio come il resto della gamma di tavole rotanti, promette di migliorare la produttività mantenendo un'elevata precisione, un'elevata rigidità e una durata senza rivali.

La CNC100-2W è disponibile anche con 3 o 4 potenziometri e con un motore ad alta velocità, in grado di restituire rapidamente il ritorno dell'investimento.

La tavola rotante può essere fornita con una gamma di motori e controlli per soddisfare esigenze specifiche - per saperne di più vedere la sezione download o contattaci .

CNC(Z)100-2W

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

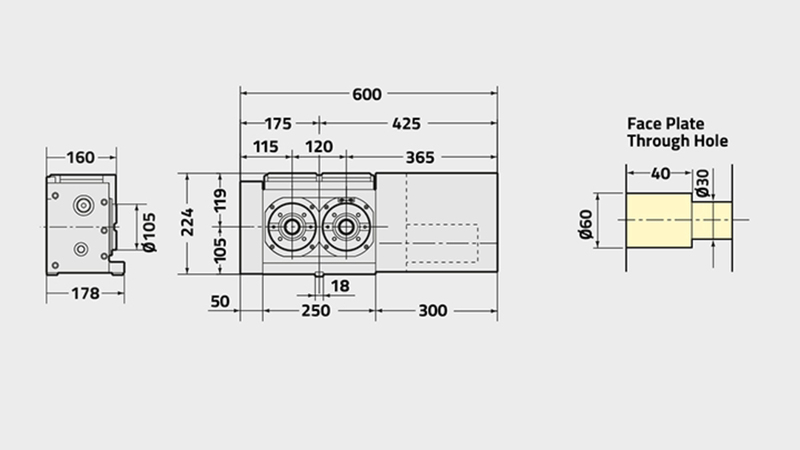

CNC(Z)100-2W
Diametro piastra frontale [Ømm] 105
Gamma / tipo di tabella MULTI-MANDRINO
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 60
Numero di mandrini x passo [mm] 2 x 120
Altezza centro [mm] 105
Larghezza della scanalatura a T [mm] 16
Sistema di bloccaggio Aria
Coppia di serraggio [Nm] 147
Inerzia tavola all'albero motore [Kg m2 x 103] 0.13
Servomotore [min1] αiF2·3000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 16.6 (66.6)
Rapporto di riduzione totale 1/180 (1/45)
Precisione dell'indicizzazione [sec] ±30
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 70
Max. Carico di lavoro verticale sulla tavola [Kg] 15
Max. Carico di lavoro orizzontale sulla tavola [Kg] 30
Max. Carico di spinta orizzontale sulla tavola [N] 3920
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 275
Max. Carico di spinta sulla tavola [FxL Nm] 98
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] N/A
Max. Inerzia di lavoro [Kg m2] 0.019 (0.07 Orizzontale)
Coppia motrice [Nm] 72
