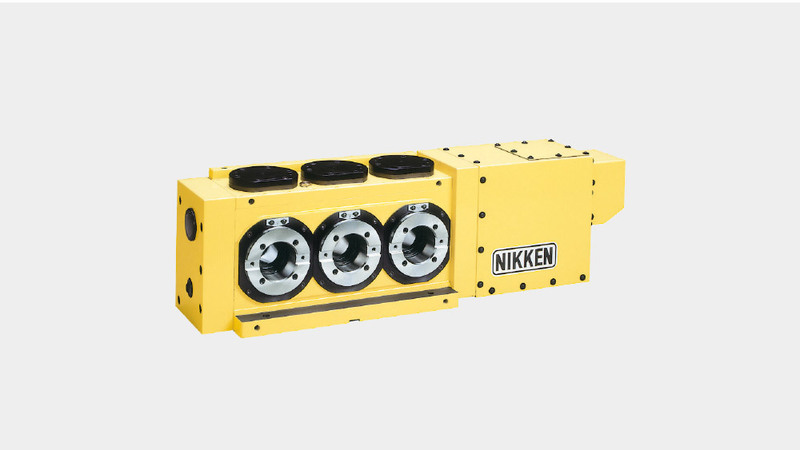

Le tavole rotanti CNC multimandrino NIKKEN sono un'ottima soluzione per migliorare la capacità e la lavorazione.

Grazie alla possibilità di caricare più pezzi, la CNC100-3W è ideale per la produzione di piccoli articoli e pezzi di produzione in serie.

L'inclusione dei mandrini multipli per la costruzione del CNC100-3W non compromette le prestazioni e, proprio come il resto della gamma di tavole rotanti, consente di migliorare la produttività con un'elevata precisione, una rigidità unica e una durata senza pari.

La CNC100-3W è disponibile anche con 2 o 4 potenziometri e un motore ad alta velocità in grado di garantire un rapido  ritorno dell'investimento.

La tavola rotante può essere fornita con una gamma di motori e controlli per soddisfare esigenze specifiche -per saperne di più, vedere la sezione download o contattaci.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

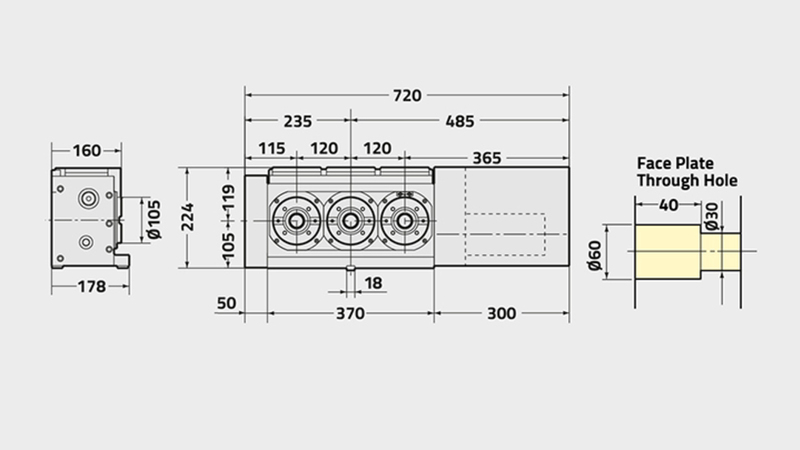

CNC(Z)100-3W
Diametro piastra frontale [Ømm] 105
Gamma / tipo di tabella MULTI-MANDRINO
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 60
Numero di mandrini x passo [mm] 3 x 120
Altezza centro [mm] 105
Larghezza della scanalatura a T [mm] 16
Sistema di bloccaggio Aria
Coppia di serraggio [Nm] 147
Inerzia tavola all'albero motore [Kg m2 x 103] 0.16
Servomotore [min1] αiF2·3000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 16.6 (66.6)
Rapporto di riduzione totale 1/180 (1/45)
Precisione dell'indicizzazione [sec] ±30
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 90
Max. Carico di lavoro verticale sulla tavola [Kg] 15
Max. Carico di lavoro orizzontale sulla tavola [Kg] 30
Max. Carico di spinta orizzontale sulla tavola [N] 3920
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 275
Max. Carico di spinta sulla tavola [FxL Nm] 98
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] N/A
Max. Inerzia di lavoro [Kg m2] 0.019 (0.07 Orizzontale)
Coppia motrice [Nm] 72
