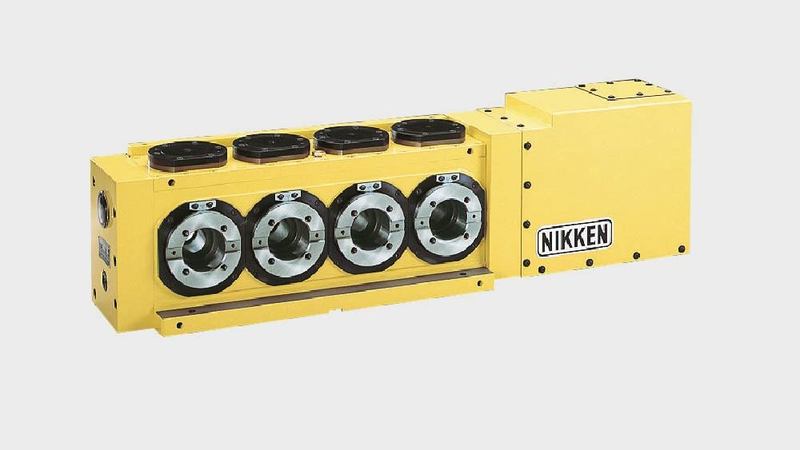

Le tavole rotanti CNC multimandrino NIKKEN sono un'ottima soluzione per migliorare la capacità e la lavorazione.
Grazie alla possibilità di caricare più pezzi, la CNC100-4W è ideale per la produzione di piccoli articoli e pezzi di produzione in serie.
L'inclusione dei mandrini multipli per la costruzione del CNC100-4W non compromette le prestazioni e, proprio come il resto della gamma di tavole rotanti, consente di migliorare la produttività con un'elevata precisione, una rigidità unica e una durata senza pari.
La CNC100-4W è disponibile anche con 2 o 4 potenziometri e un motore ad alta velocità in grado di garantire un rapido ritorno dell'investimento.
La tavola rotante può essere fornita con una gamma di motori e controlli per soddisfare esigenze specifiche -per saperne di più, vedere la sezione download o contattaci.
CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)

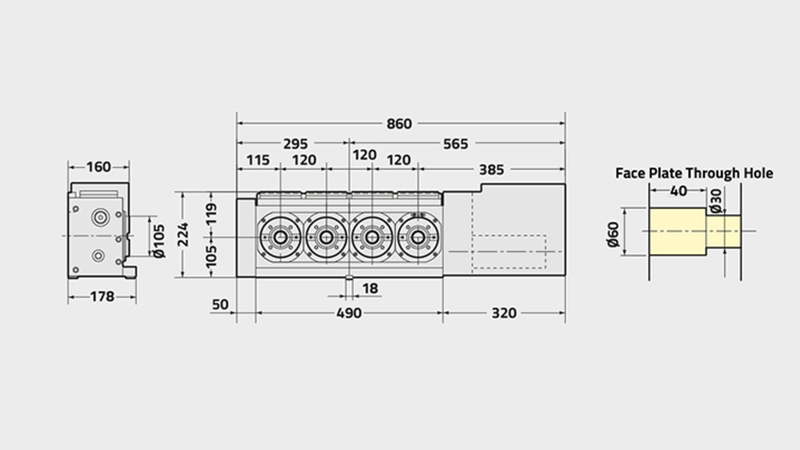

CNC(Z)100-4W | |
---|---|
Diametro piastra frontale [Ømm] | 105 |
Gamma / tipo di tabella | MULTI-MANDRINO |
Posizione standard del motore (è disponibile la versione con il motore a sinistra) | Destra |
Diametro del foro mandrino [Ømm H7] | 60 |
Numero di mandrini x passo [mm] | 4 x 120 |
Altezza centro [mm] | 105 |
Larghezza della scanalatura a T [mm] | 16 |
Sistema di bloccaggio | Aria |
Coppia di serraggio [Nm] | 147 |
Inerzia tavola all'albero motore [Kg m2 x 103] | 0.2 |
Servomotore [min1] | αiF4·3000 |
Min. Incremento [gradi] | 0.001 |
Velocità di rotazione [min1] | 16.6 (66.6) |
Rapporto di riduzione totale | 1/180 (1/45) |
Precisione dell'indicizzazione [sec] | ±45 |
Precisione di indicizzazione Ultra precisione [sec] | N/A |
Peso netto [Kg] | 120 |
Max. Carico di lavoro verticale sulla tavola [Kg] | 15 |
Max. Carico di lavoro orizzontale sulla tavola [Kg] | 30 |
Max. Carico di spinta orizzontale sulla tavola [N] | 3920 |
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] | 275 |
Max. Carico di spinta sulla tavola [FxL Nm] | 98 |
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] | N/A |
Max. Inerzia di lavoro [Kg m2] | 0.019 (0.07 Orizzontale) |
Coppia motrice [Nm] | 72 |
