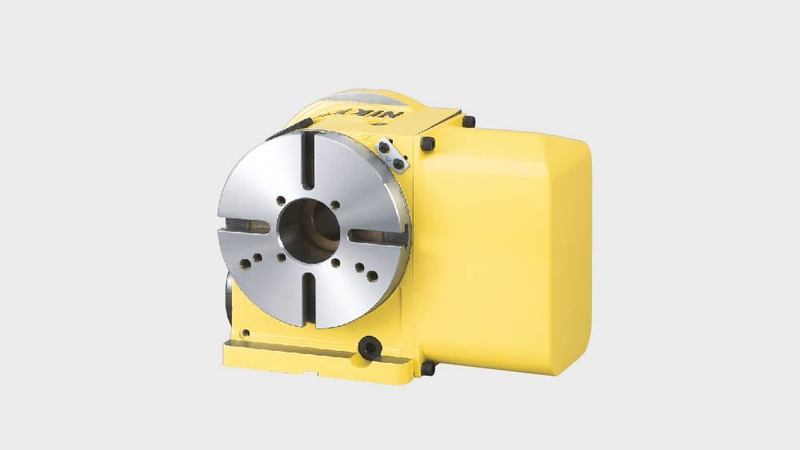

La tavola rotante compatta NIKKEN CNC180 è un'ottima soluzione "entry-level". Nonostante le dimensioni offre un'elevata precisione, un'elevata rigidità e una durata senza pari.

Con il bloccaggio pneumatico, questa tavola rotante viene utilizzata spesso in piccoli centri di lavoro verticali per fornire capacità del quarto asse a un prezzo accessibile.

Questa  tavola rotante versatile è completa di frontalino, è compatibile con il controller Alpha 21 ed è disponibile con motori destri e sinistri.

Il modello CNCZ180 è dotato di serie di un motore ad alta velocità, che può fornire rapidamente un sostanziale ritorno dell'investimento.

La tavola rotante può essere fornita con una gamma di motori e controlli adatti a esigenze specifiche - per saperne di più guarda la sezione download o contattaci.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

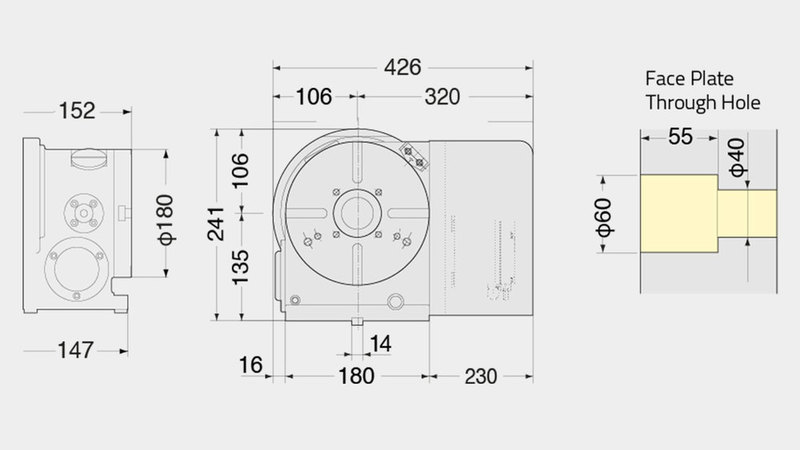

CNC(Z)180
Diametro piastra frontale [Ømm] 180
Gamma / tipo di tabella Compatto
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 60
Numero di mandrini x passo [mm] 1
Altezza centro [mm] 135
Larghezza della scanalatura a T [mm] 12
Sistema di bloccaggio Aria
Coppia di serraggio [Nm] 303
Inerzia tavola all'albero motore [Kg m2 x 103] 0.08
Servomotore [min1] αiF2·3000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 33.3 (66.6)
Rapporto di riduzione totale 1/90 (1/45)
Precisione indicizzazione [sec] ±20
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 45
Max. Carico di lavoro verticale sulla tavola [Kg] 100
Max. Carico di lavoro orizzontale sulla tavola [Kg] 200
Max. Carico di spinta orizzontale sulla tavola [N] 18000
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 542
Max. Carico di spinta sulla tavola [FxL Nm] 690
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] 30
Max. Inerzia di lavoro [Kg m2] 0.4 (0.2)
Coppia motrice [Nm] 72 (54)
