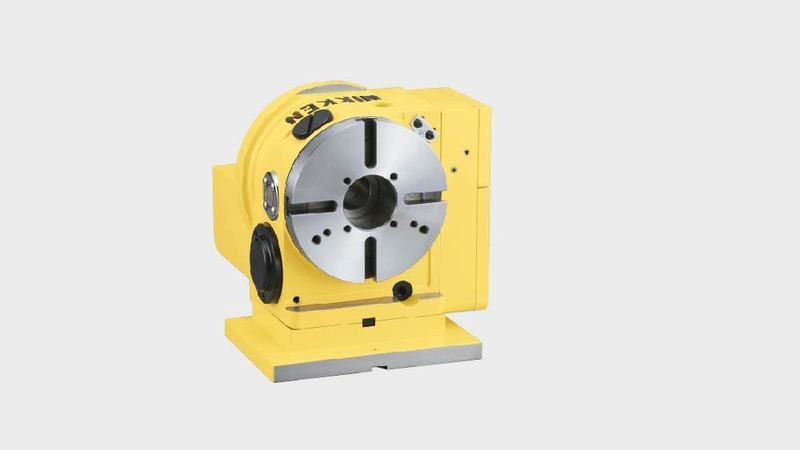

Con il motore montato sul retro della tavola rotante, la  CNC180B rappresenta un'ottima soluzione "entry-level" per macchine che non dispongono di ampio spazio per l'asse Y.

Con il bloccaggio pneumatico, questa tavola rotante viene utilizzata spesso in piccoli centri di lavoro verticali per fornire  le potenzialità del quarto asse a un prezzo accessibile .

Questa  tavola rotante versatile è dotata di un frontalino, è compatibile con il controller Alpha 21 ed è disponibile con motori a sinistra e a destra.

La CNCZ180B è dotata, di serie, di un motore ad alta velocità che garantisce un sostanziale ritorno dell'investimento.

La tavola rotante può essere fornita con una gamma di motori e controllori per soddisfare le vostre esigenze specifiche - per maggiori informazioni, vedere la sezione download  o contattaci.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

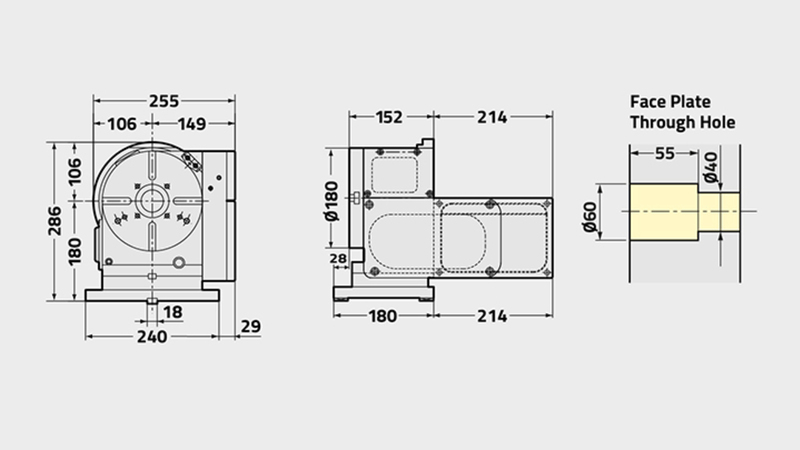

CNC(Z)180B
Diametro piastra frontale [Ømm] 180
Gamma / tipo di tabella Compatto
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 60
Numero di mandrini x passo [mm] 1
Altezza centro [mm] 180
Larghezza della scanalatura a T [mm] 12
Sistema di bloccaggio Aria
Coppia di serraggio [Nm] 303
Inerzia tavola all'albero motore [Kg m2 x 103] 0.4
Servomotore [min1] αiF2·3000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 33.3 (66.6)
Rapporto di riduzione totale 1/90 (1/45)
Precisione indicizzazione [sec] ±20
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 56
Max. Carico di lavoro verticale sulla tavola [Kg] 100
Max. Carico di lavoro orizzontale sulla tavola [Kg] N/A
Max. Carico di spinta orizzontale sulla tavola [N] 18000
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 542
Max. Carico di spinta sulla tavola [FxL Nm] 690
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] 30
Max. Inerzia di lavoro [Kg m2] 0.4
Coppia motrice [Nm] 72 (54)
