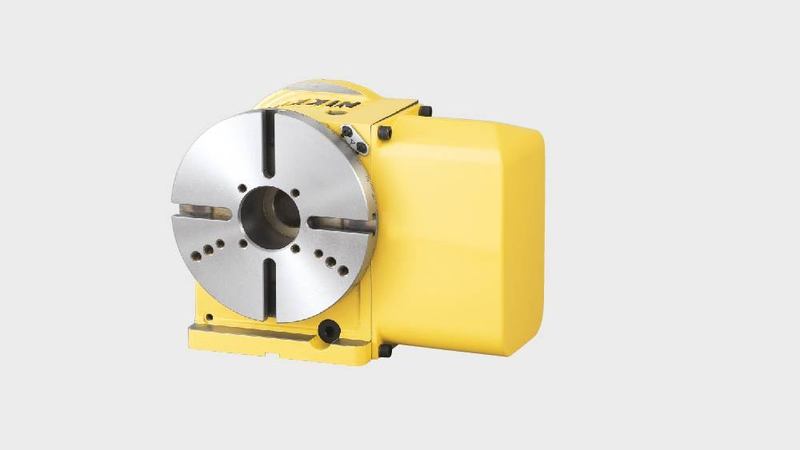

La tavola NIKKEN CNC202 è uno dei modelli dei preferiti dai produttori di centri di lavoro verticali. Questo "classico", offre livelli di prestazioni eccezionali per una tavola rotante bloccata pneumaticamente.

Con un ingombro ridotto, potrebbe rivelarsi la soluzione ideale per trasformare un centro di lavorazione esistente in una macchina con il quarto asse, offrendo un rapido ritorno sull'investimento e consentendo di affrontare una miriade di nuovi lavori che in precedenza non era possuibile accettare.

Il modello CNCZ202 è dotato di serie di un motore ad alta velocità che può fornire un rapido ritorno dell'investimento.

La tavola rotante può essere fornita con una gamma di motori e controlli per soddisfare esigenze specifiche - per maggiori informazioni, vedere la sezione download  o contattaci.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

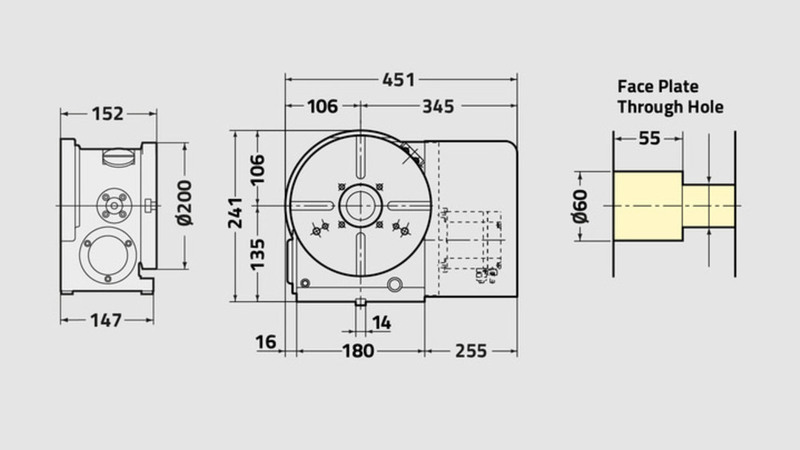

CNC(Z)202
Diametro piastra frontale [Ømm] 200
Gamma / tipo di tabella Compatto
Posizione standard del motore (è disponibile la versione con il motore a sinistra Destra
Diametro del foro mandrino [Ømm H7] 60
Numero di mandrini x passo [mm] 1
Altezza centro [mm] 135
Larghezza della scanalatura a T [mm] 12
Sistema di bloccaggio ARIA
Coppia di serraggio [Nm] 303
Inerzia tavola all'albero motore [Kg m2 x 103] 0.09
Servomotore [min1] αiF4·3000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 33.3 (66.6)
Rapporto di riduzione totale 1/90 (1/45)
Precisione indicizzazione [sec] ±20
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 55
Max. Carico di lavoro verticale sulla tavola [Kg] 100
Max. Carico di lavoro orizzontale sulla tavola [Kg] 200
Max. Carico di spinta orizzontale sulla tavola [N] 18000
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 542
Max. Carico di spinta sulla tavola [FxL Nm] 690
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] 50
Max. Inerzia di lavoro [Kg m2] 1.0 (0.5)
Coppia motrice [Nm] 114 (115)
