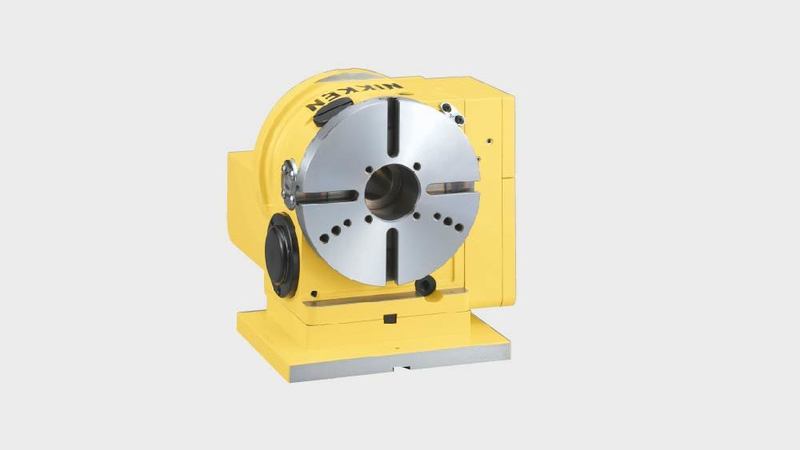

Il modello NIKKEN CNC202B è uno dei preferiti dai produttori di centri di lavoro verticali. Questo modello è un classico NIKKEN, che offre livelli di prestazioni eccezionali per una tavola rotante bloccata pneumaticamente.

La differenza tra la CNC202 e la CNC202B è che il motore è montato sul retro della tavola invece che a sinistra o a destra, rendendolo adatto alle macchine che non dispongono di ampio spazio per l'asse Y.

Con un ingombro ridotto, potrebbe rivelarsi la soluzione ideale per trasformare un centro di lavoro esistente in un quarto asse, garantendo un rapido ritorno dell'investimento e consentendo di affrontare una miriade di nuovi lavori che precedentemente erano  "fuori di portata".

Il CNCZ202B è dotato di serie di un motore ad alta velocità in grado di fornire rapidamente un sostanziale ritorno sull'investimento.

La tavola rotante può essere fornita con una gamma di motori e controllori per soddisfare le vostre esigenze specifiche - vedere la sezione download per maggiori informazioni o contattarci per saperne di più.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

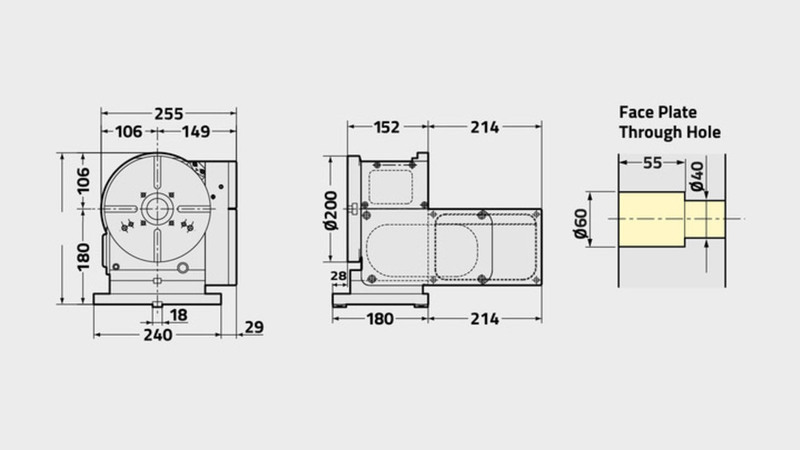

CNC(Z)202B
Diametro piastra frontale [Ømm] 200
Gamma / tipo di tabella Compatto
Orientamento standard del motore (opzione per la mano sinistra disponibile per i tavoli a destra) POSTERIORE
Diametro del foro mandrino [Ømm H7] 60
Numero di mandrini x passo [mm] 1
Altezza centro [mm] 180
Larghezza della scanalatura a T [mm] 12
Sistema di bloccaggio ARIA
Coppia di serraggio [Nm] 303
Inerzia tavola all'albero motore [Kg m2 x 103] 0.4
Servomotore [min1] αiF4·3000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 33.3 (66.6)
Rapporto di riduzione totale 1/90 (1/45)
Precisione indicizzazione [sec] ±20
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 60
Max. Carico di lavoro verticale sulla tavola [Kg] 100
Max. Carico di lavoro orizzontale sulla tavola [Kg] N/A
Max. Carico di spinta orizzontale sulla tavola [N] 18000
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 542
Max. Carico di spinta sulla tavola [FxL Nm] 690
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] 50
Max. Inerzia di lavoro [Kg m2] 1
Coppia motrice [Nm] 144 (115)
