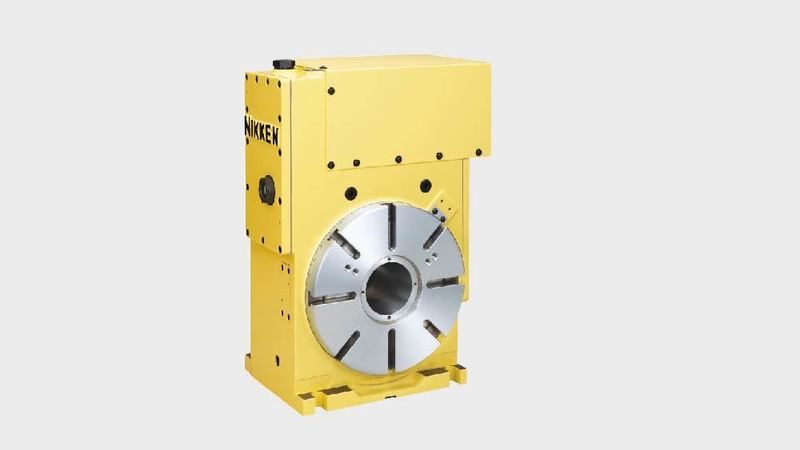

La CNC260T è la tavola rotante più versatile mai prodotta da NIKKEN ed è usata su un'ampia gamma di centri di lavoro verticali per fornire funzionalità del 4 ° asse a costi minimi.
La tavola può essere installata con un freno pneumatico standard o può essere dotata di un sistema di frenatura idraulico che praticamente triplica la coppia di serraggio fino a raggiungere un enorme 1568 Nm.
Con la possibilità di essere utilizzata verticalmente o orizzontalmente, a seconda dell'applicazione, la CNC260 rappresenta un'ottima soluzione per massimizzare l'utilizzo del centro di lavoro.
Il motore NIKKEN CNC260T è montato sul lato superiore della tavola rotante. Forniamo anche il montaggio del motore sul lato sinistro, destro e posteriore - CNC260 e CNC60B.
La CNCZ260B è dotata di serie di un motore ad alta velocità che può fornire rapidamente un sostanziale ritorno sull'investimento.
La tavola rotante può essere fornita con una gamma di motori e controllori per soddisfare le vostre esigenze specifiche - vedere la sezione download per maggiori informazioni o contattarci per saperne di più.
CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)

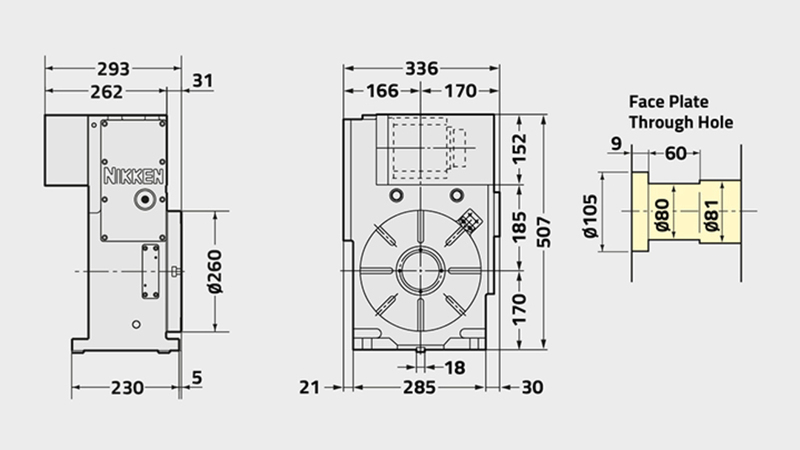

CNC(Z)260T | |
---|---|
Diametro piastra frontale [Ømm] | 260 |
Gamma / tipo di tabella | STANDARD |
Posizione standard del motore (è disponibile la versione con il motore a sinistra) | Superiore |
Diametro del foro mandrino [Ømm H7] | 80 |
Numero di mandrini x passo [mm] | 1 |
Altezza centro [mm] | 170 |
Larghezza della scanalatura a T [mm] | 12 |
Sistema di bloccaggio | Aria / Idraulica |
Coppia di serraggio [Nm] | 588/1568 |
Inerzia tavola all'albero motore [Kg m2 x 103] | 1.5 |
Servomotore [min1] | αiF4·3000 |
Min. Incremento [gradi] | 0.001 |
Velocità di rotazione [min1] | 25.0 (50.0) |
Rapporto di riduzione totale | 1/120 (1/60) |
Precisione indicizzazione [sec] | 20 |
Precisione di indicizzazione Ultra precisione [sec] | N/A |
Peso netto [Kg] | 160 |
Max. Carico di lavoro verticale sulla tavola [Kg] | 175 |
Max. Carico di lavoro orizzontale sulla tavola [Kg] | N/A |
Max. Carico di spinta orizzontale sulla tavola [N] | 42480 |
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] | 1442 |
Max. Carico di spinta sulla tavola [FxL Nm] | 2320 |
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] | 50 |
Max. Inerzia di lavoro [Kg m2] | 3.2 (1.6) |
Coppia motrice [Nm] | 192 (153) |
