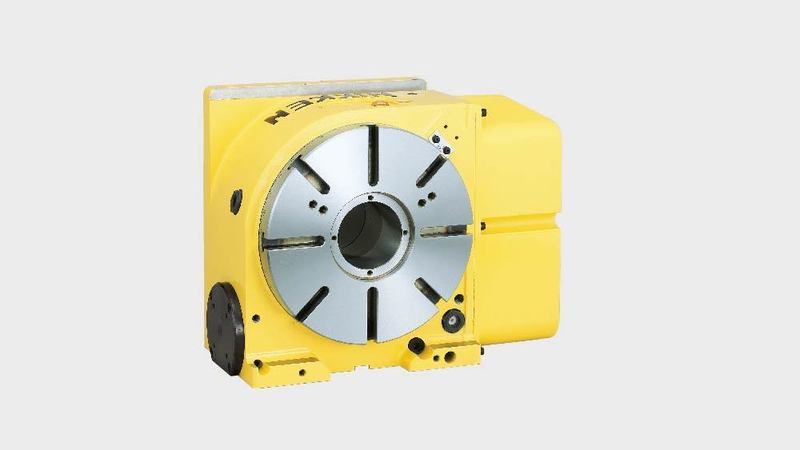

La tavola rotante per carichi pesanti NIKKEN CNC302 è un'ottima soluzione per centri di lavorazione di medie dimensioni.

Con i motori standard montati sul lato del corpo del tavolo, la CNC302 può essere utilizzata sia verticalmente che orizzontalmente per massimizzare l'uso del centro di lavoro.

La tavola può essere installata con un freno pneumatico standard o può essere dotata di un sistema di frenatura idraulico che praticamente triplica la coppia di serraggio fino a raggiungere la massiccia 1568 Nm.

La CNCZ302 è disponibile anche con un motore ad alta velocità in grado di garantire un rapido ritorno dell'investimento.

La tavola rotante può essere fornita con una gamma di motori e controllori per soddisfare le vostre esigenze specifiche - puoi vedere la sezione download per maggiori informazioni o contattaci per saperne di più.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

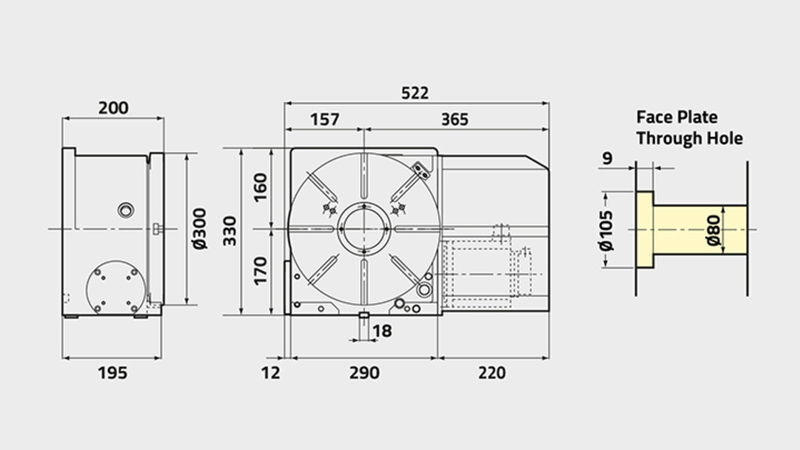

CNC(Z)302
Diametro piastra frontale [Ømm] 300
Gamma / tipo di tabella STANDARD
Orientamento standard del motore (opzione per la mano sinistra disponibile per i tavoli a destra) Destra
Diametro del foro mandrino [Ømm H7] 80
Numero di mandrini x passo [mm] 1
Altezza centro [mm] 170
Larghezza della scanalatura a T [mm] 12
Sistema di bloccaggio Aria / Idraulica
Coppia di serraggio [Nm] 588/1568
Inerzia tavola al'albero motore [Kg m2 x 103] 0.33
Servomotore [min1] αiF4·3000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 25.0 (50.0)
Rapporto di riduzione totale 1/120 (1/60)
Precisione dell'indicizzazione [sec] 20
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 120
Max. Carico di lavoro verticale sulla tavola [Kg] 175
Max. Carico di lavoro orizzontale sulla tavola [Kg] 350
Max. Carico di spinta orizzontale sulla tavola [N] 42480
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 1442
Max. Carico di spinta sulla tavola [FxL Nm] 2320
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] 50
Max. Inerzia di lavoro [Kg m2] 3.2 (1.6)
Coppia motrice [Nm] 192 (153)
