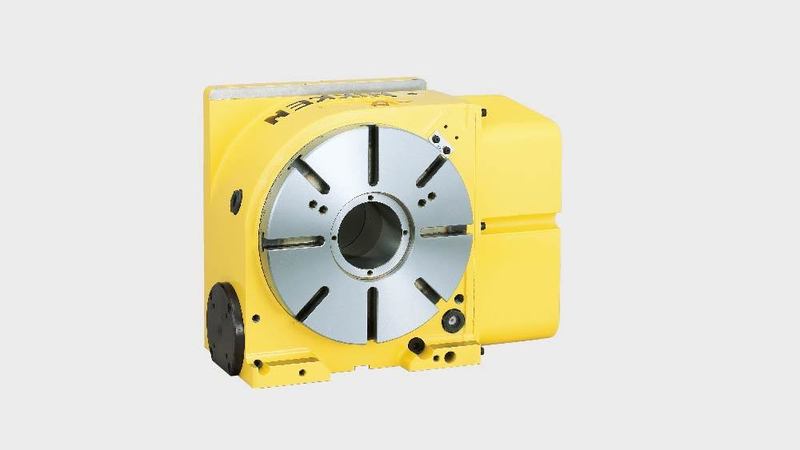

La tavola rotante per carichi pesanti NIKKEN CNC302 è un'ottima soluzione per centri di lavoro di medie dimensioni.
Il tavolo può essere installato con un freno pneumatico standard o può essere dotato di un sistema di frenatura idraulico che praticamente triplica la coppia di serraggio fino a raggiungere un enorme 1568 Nm.
Questa differenza tra la CNC302 e la CNC302B è che il motore è montato sul retro della tavola rotante piuttosto che a sinistra o a destra, rendendolo perfetto per le macchine che non hanno ampio spazio per l'asse Y.
La CNCZ302B è disponibile anche con un motore ad alta velocità in grado di fornire rapidamente un sostanziale ritorno sull'investimento.
La tavola rotante può essere fornita con una gamma di motori e controllori per soddisfare le vostre esigenze specifiche - vedere la sezione download per maggiori informazioni o contattarci per saperne di più.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdDR5IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--4f9f29b202f3363a3f231f421a9198556a8848d7/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC302.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdDh5IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--9a8764867a49bbe5962edff2d02f0a1d7f955080/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC302B-100.jpg)
CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)

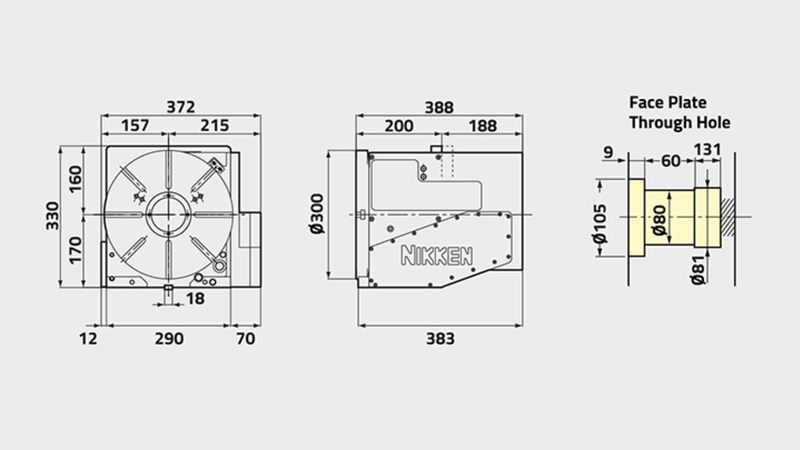

CNC(Z)302B | |
---|---|
Diametro piastra frontale [Ømm] | 300 |
Gamma / tipo di tabella | STANDARD |
Orientamento standard del motore (opzione per la mano sinistra disponibile per i tavoli a destra) | Posteriore |
Diametro del foro mandrino [Ømm H7] | 80 |
Numero di mandrini x passo [mm] | 1 |
Altezza centro [mm] | 170 |
Larghezza della scanalatura a T [mm] | 12 |
Sistema di bloccaggio | Aria / Idraulica |
Coppia di serraggio [Nm] | 588/1568 |
Inerzia tavola al'albero motore [Kg m2 x 103] | 1.8 |
Servomotore [min1] | αiF4·3000 |
Min. Incremento [gradi] | 0.001 |
Velocità di rotazione [min1] | 25.0 (50.0) |
Rapporto di riduzione totale | 1/120 (1/60) |
Precisione dell'indicizzazione [sec] | 20 |
Precisione di indicizzazione Ultra precisione [sec] | N/A |
Peso netto [Kg] | 150 |
Max. Carico di lavoro verticale sulla tavola [Kg] | 175 |
Max. Carico di lavoro orizzontale sulla tavola [Kg] | N/A |
Max. Carico di spinta orizzontale sulla tavola [N] | 42480 |
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] | 1442 |
Max. Carico di spinta sulla tavola [FxL Nm] | 2320 |
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] | 50 |
Max. Inerzia di lavoro [Kg m2] | 3.2 (1.6) |
Coppia motrice [Nm] | 192 (153) |
