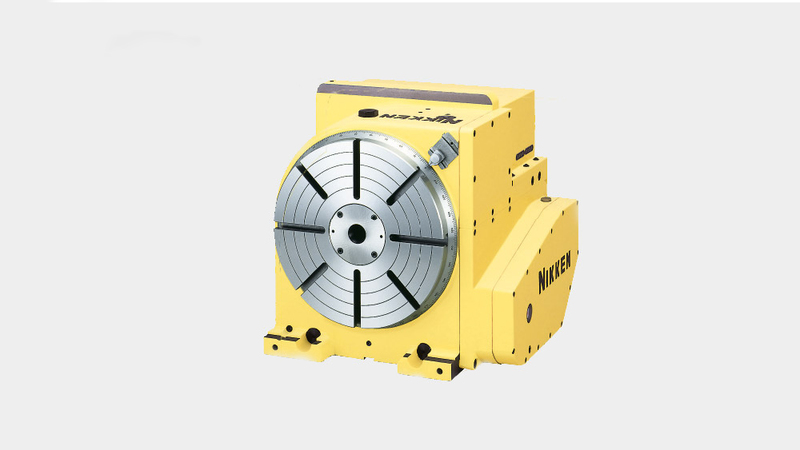

La NIKKEN CNC321 utilizza il bloccaggio idraulico per una coppia di serraggio di 1760 Nm con una media di 22,2 giri / min.
Questa differenza tra la CNC321 e la CNC321B è che il motore è montato sul retro della tavola rotante invece che a sinistra o a destra, rendendolo perfetto per le macchine che non hanno ampio spazio per l'asse Y.
La CNCZ321 è dotato di serie di un motore ad alta velocità che garantisce un rapido ritorno dell'investimento.
La tavola rotante può essere fornita con una gamma di motori e controlli per soddisfare esigenze specifiche - puoi vedere la sezione download per maggiori informazioni o contattarci per saperne di più.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdnd5IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--5c7a161a2a1c0617c09b2490bd19b22fcc5ea86f/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1000_CNC321B,-401B.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdjB5IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--eb99bdc39bc90f7efdde5ccbd734daaef56e0ebc/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC321B-100.jpg)
CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)
CNC(Z)321B | |
---|---|
Diametro piastra frontale [Ømm] | 320 |
Gamma / tipo di tabella | STANDARD |
Posizione standard del motore (è disponibile la versione con il motore a sinistra) | Posteriore |
Diametro del foro mandrino [Ømm H7] | 105 |
Numero di mandrini x passo [mm] | 1 |
Altezza centro [mm] | 230 |
Larghezza della scanalatura a T [mm] | 12 |
Sistema di bloccaggio | Idraulico |
Coppia di serraggio [Nm] | 1760 |
Inerzia tavola all'albero motore [Kg m2 x 103] | 7 |
Servomotore [min1] | αiF12·2000 |
Min. Incremento [gradi] | 0.001 |
Velocità di rotazione [min1] | 22.2 (44.4) |
Rapporto di riduzione totale | 1/90 (1/45) |
Precisione dell'indicizzazione [sec] | 15 |
Precisione di indicizzazione Ultra precisione [sec] | N/A |
Peso netto [Kg] | 240 |
Max. Carico di lavoro verticale sulla tavola [Kg] | 250 |
Max. Carico di lavoro orizzontale sulla tavola [Kg] | N/A |
Max. Carico di spinta orizzontale sulla tavola [N] | 53100 |
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] | 2648 |
Max. Carico di spinta sulla tavola [FxL Nm] | 3840 |
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] | 100 |
Max. Inerzia di lavoro [Kg m2] | 6.4 (3.2) |
Coppia motrice [Nm] | 432 (345) |
