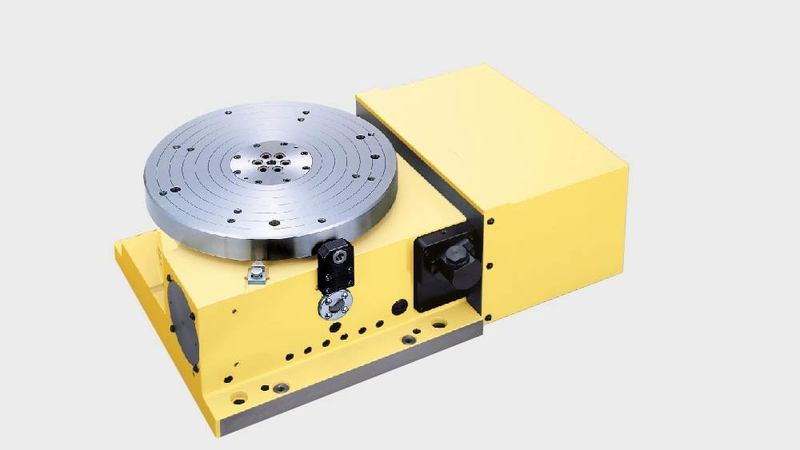

La potente tavola rotante CNC (Z) 400H è ideale per ottenere precisione e prestazioni senza pari.

Dotata di un potente sistema di bloccaggio idraulico, la CNC (Z) 400H offre un'elevata resistenza e rigidità ed è prodotta esclusivamente in modelli orizzontali, per massimizzare il gioco. Come tutti i prodotti NIKKEN, la CNC (Z) 400H è progettata per una facile manutenzione e una lunga durata.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

CNC(Z)400H

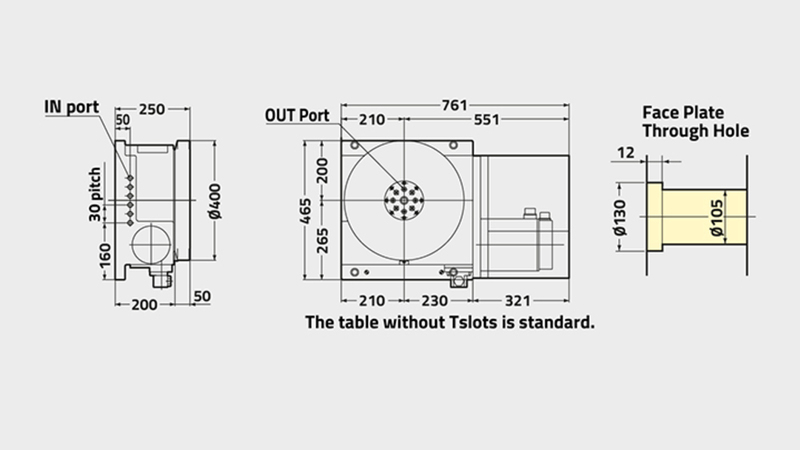

Diametro piastra frontale [Ømm] 400
Gamma / tipo di tabella Costruito in
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 105
Numero di mandrini x passo [mm] 1
Altezza centro [mm] N/A
Larghezza della scanalatura a T [mm] N/A
Sistema di bloccaggio Idraulico
Coppia di serraggio [Nm] 1470
Inerzia tavola all'albero motore [Kg m2 x 103] 2.8
Servomotore [min1] αiF12·2000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 22.2 (44.4)
Rapporto di riduzione totale 1/90 (1/45)
Precisione dell'indicizzazione [sec] 20
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 295
Max. Carico di lavoro verticale sulla tavola [Kg] N/A
Max. Carico di lavoro orizzontale sulla tavola [Kg] 800
Max. Carico di spinta orizzontale sulla tavola [N] 53100
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 2648
Max. Carico di spinta sulla tavola [FxL Nm] 3840
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] N/A
Max. Inerzia di lavoro [Kg m2] 16.6 (8.3)
Coppia motrice [Nm] 432 (345)
