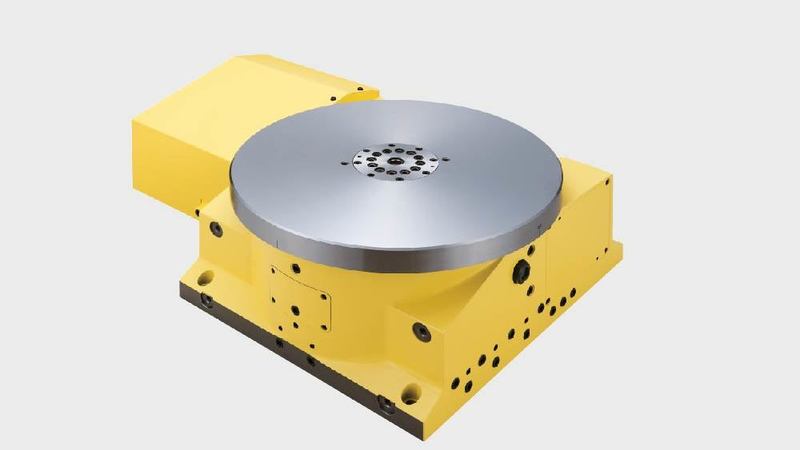

La potente tavola rotante incorporata CNC (Z) 500H è ideale per ottenere un'elevata precisione e prestazioni senza pari.
Dotata di un potente sistema di bloccaggio idraulico, la CNC (Z) 500H offre elevata resistenza e rigidità ed è prodotta esclusivamente come modelli orizzontali, massimizzando il gioco. Come tutti i prodotti NIKKEN, la CNC (Z) 500H è progettata per una facile manutenzione e una lunga durata.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbHd5IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--b1e439894388a00e5445f7b6dae5933f8139bdb5/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC503H.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbDB5IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--4255a2d53761c557ca8e4160d230f5ae753f2f08/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC503H-100.jpg)
CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)

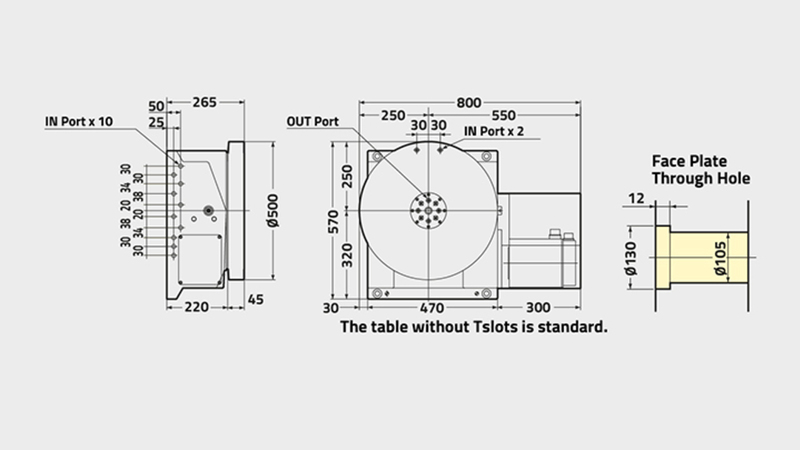

CNC(Z)503H | |
---|---|
Diametro piastra frontale [Ømm] | 500 |
Gamma / tipo di tabella | Integrato |
Posizione standard del motore (è disponibile la versione con il motore a sinistra) | Destra |
Diametro del foro mandrino [Ømm H7] | 105 |
Numero di mandrini x passo [mm] | 1 |
Altezza centro [mm] | N/A |
Larghezza della scanalatura a T [mm] | N/A |
Sistema di bloccaggio | Idraulico |
Coppia di serraggio [Nm] | 1890 |
Inerzia tavola all'albero motore [Kg m2 x 103] | 8 |
Servomotore [min1] | αiF12·2000 |
Min. Incremento [gradi] | 0.001 |
Velocità di rotazione [min1] | 16.6 (33.3) |
Rapporto di riduzione totale | 1/20 (1/60) |
Precisione dell'indicizzazione [sec] | 20 |
Precisione di indicizzazione Ultra precisione [sec] | N/A |
Peso netto [Kg] | 400 |
Max. Carico di lavoro verticale sulla tavola [Kg] | N/A |
Max. Carico di lavoro orizzontale sulla tavola [Kg] | 1000 |
Max. Carico di spinta orizzontale sulla tavola [N] | 63720 |
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] | 3531 |
Max. Carico di spinta sulla tavola [FxL Nm] | 5990 |
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] | N/A |
Max. Inerzia di lavoro [Kg m2] | 32.5 (16.3) |
Coppia motrice [Nm] | 576 (460) |
