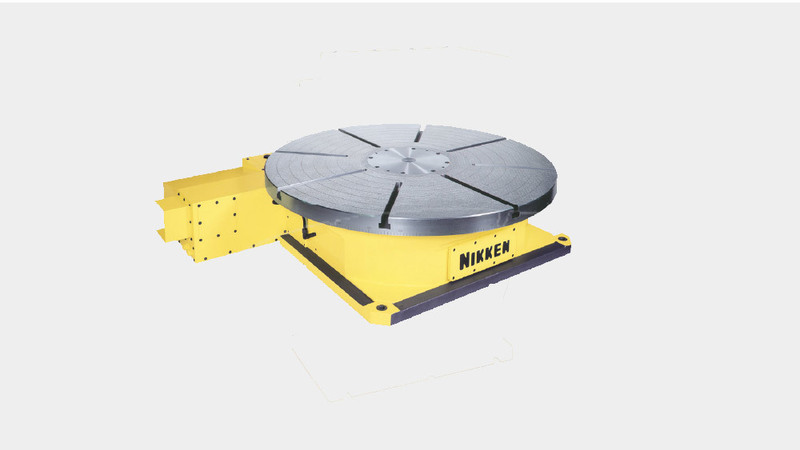

Con una precisione senza condfronti, la CNC1200 è una delle nostre tavole rotanti più versatili.
Prodotta utilizzando materiali ad alta durabilità, caratterizzata da un modulo di spessore del dente di 10, un potente sistema di bloccaggio e una rigidità ultra elevata, la CNC1200 è progettata per garantire la precisione a lungo termine. Progettata per l'uso nei settori aerospaziale ed energetico, la CNC1200 è ideale per l'indicizzazione e il taglio di piombo di pezzi di grandi dimensioni.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcTB6IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--04fea645d0e9e7a103ef73ef9990f3be51491e8f/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1200.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBcTR6IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--a85bae69d44f6ee780f70af1248fe47beac01a13/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/1200.jpg)
CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)
CNC1200 | |
---|---|
Diametro piastra frontale [Ømm] | 1200 |
Gamma / tipo di tabella | Extra grande |
Posizione standard del motore (è disponibile la versione con il motore a sinistra) | Destra |
Diametro del foro mandrino [Ømm H7] | 300 |
Numero di mandrini x passo [mm] | 1 |
Altezza centro [mm] | Solo orizzontale |
Larghezza della scanalatura a T [mm] | 22 (Optional) |
Sistema di bloccaggio | Idraulico |
Coppia di serraggio [Nm] | 18000 |
Inerzia tavola all'albero motore [Kg m2 x 103] | N/A |
Servomotore [min1] | αiF22·2000 |
Min. Incremento [gradi] | 0.001 |
Velocità di rotazione [min1] | 5.5 |
Rapporto di riduzione totale | 1/360 |
Precisione dell'indicizzazione [sec] | 15 |
Precisione di indicizzazione Ultra precisione [sec] | ±3 |
Peso netto [Kg] | 1850 |
Max. Carico di lavoro verticale sulla tavola [Kg] | N/A |
Max. Carico di lavoro orizzontale sulla tavola [Kg] | 7000 |
Max. Carico di spinta orizzontale sulla tavola [N] | 375000 |
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] | 24080 |
Max. Carico di spinta sulla tavola [FxL Nm] | 67500 |
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] | N/A |
Max. Inerzia di lavoro [Kg m2] | 1300 |
Coppia motrice [Nm] | 3168 |
