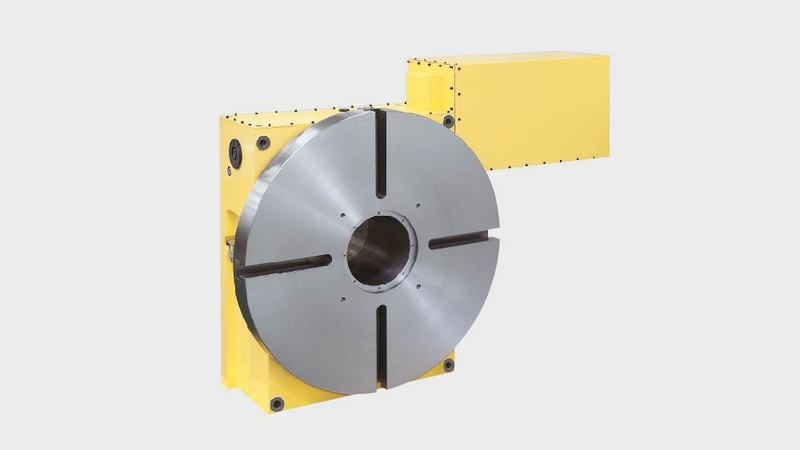

Una delle tavole più grandi del catalogo NIKKEN, la CNC1201 è disponibile esclusivamente con modelli orizzontali ed è ideale per il settore aeronautico ed energetico.

Dotata di un modulo di spessore del dente di 10, un potente sistema di bloccaggio e una rigidità estremamente elevata, la CNC1201 offre una precisione e una longevità impareggiabili. Prodotta con materiali ad alta durata,  è progettata per mantenere un'elevata precisione a lungo termine con una manutenzione minima.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

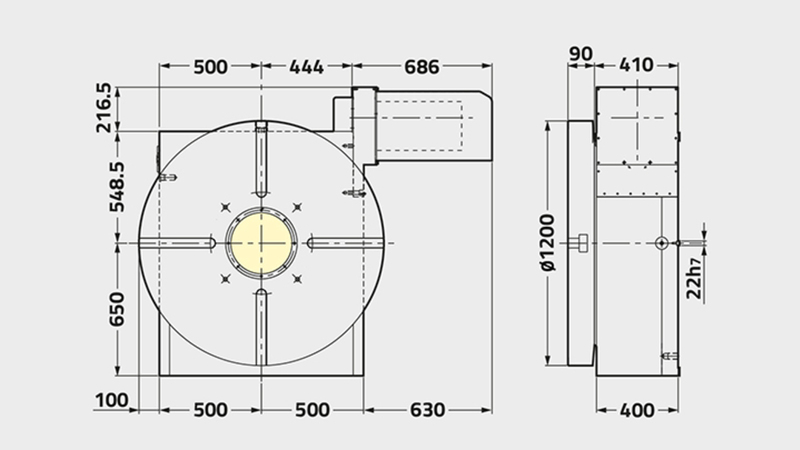

CNC1201
Diametro piastra frontale [Ømm] 1200
Gamma / tipo di tabella Extra grande
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 300
Numero di mandrini x passo [mm] 1
Altezza centro [mm] 650
Larghezza della scanalatura a T [mm] 22 (Optional)
Sistema di bloccaggio Idraulico
Coppia di serraggio [Nm] 18000
Inerzia tavola all'albero motore [Kg m2 x 103] N/A
Servomotore [min1] αiF30·2000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 2.7
Rapporto di riduzione totale 1/720
Precisione dell'indicizzazione [sec] 15
Precisione di indicizzazione Ultra precisione [sec] ±3
Peso netto [Kg] 3500
Max. Carico di lavoro verticale sulla tavola [Kg] 6500
Max. Carico di lavoro orizzontale sulla tavola [Kg] 13000
Max. Carico di spinta orizzontale sulla tavola [N] 1333330
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 79025
Max. Carico di spinta sulla tavola [FxL Nm] 240000
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] N/A
Max. Inerzia di lavoro [Kg m2] 2300
Coppia motrice [Nm] 8640
