Le tavole rotanti CNC multimandrino NIKKEN sono un'ottima soluzione per migliorare la capacità e la lavorazione.

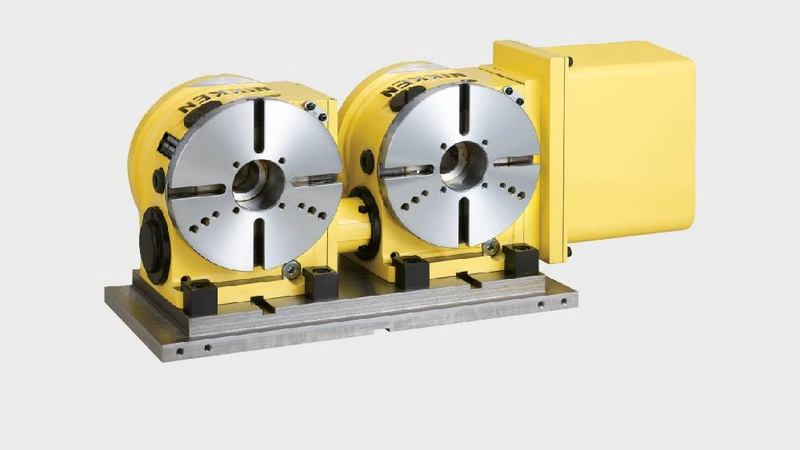

Grazie alla possibilità di caricare più pezzi, la CNC180-2W è ideale per la produzione di piccoli oggetti e pezzi di produzione in serie.
L'inclusione dei mandrini multipli per la costruzione della CNC180-2W non ne compromette le prestazioni e, proprio come il resto della gamma di tavole rotanti, consente di migliorare la produttività mantenendo elevata precisione, rigidità e durata senza pari.
La CNC180-2W è disponibile anche con un motore ad alta velocità in grado di garantire un rapido ritorno dell'investimento.
La tavola rotante può essere fornita con una gamma di motori e controllori per soddisfare le vostre esigenze specifiche - per maggiori informazion, vedere la sezione downloadi o contattaci.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBc294IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--eddd104c52b1a39c1d0a11db9fdda7e9cfbc4f17/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC180-2W%20&%20CNC202-2W.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBc3N4IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--137eb2069f6c69739f753f83cd18e2745c5b273e/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC180-2W.jpg)
CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)

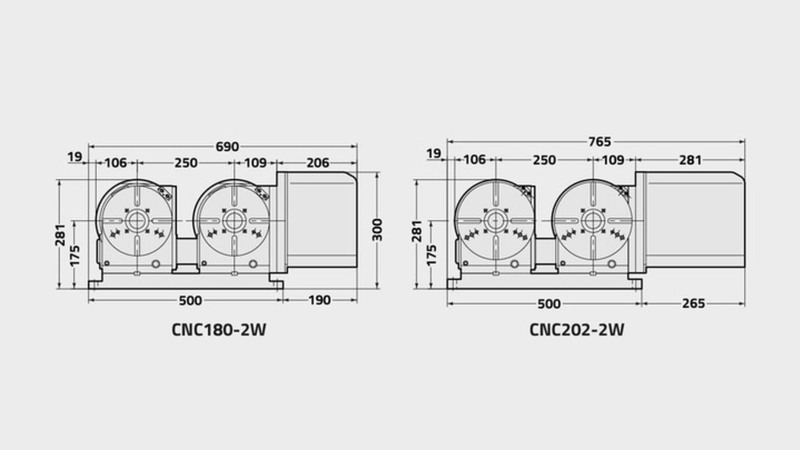

CNC180-2W | |
---|---|
Diametro piastra frontale [Ømm] | 180 |
Gamma / tipo di tabella | MULTI-MANDRINO |
Posizione standard del motore (è disponibile la versione con il motore a sinistra) | Destra |
Diametro del foro mandrino [Ømm H7] | 60 |
Numero di mandrini x passo [mm] | 2 x 250 |
Altezza centro [mm] | 175 |
Larghezza della scanalatura a T [mm] | 12 |
Sistema di bloccaggio | ARIA |
Coppia di serraggio [Nm] | 303 |
Inerzia tavola all'albero motore [Kg m2 x 103] | 0.12 |
Servomotore [min1] | αiF4·3000 |
Min. Incremento [gradi] | 0.001 |
Velocità di rotazione [min1] | 33.3 |
Rapporto di riduzione totale | 1/90 |
Precisione indicizzazione [sec] | ±20 |
Precisione di indicizzazione Ultra precisione [sec] | N/A |
Peso netto [Kg] | 115 |
Max. Carico di lavoro verticale sulla tavola [Kg] | 100 |
Max. Carico di lavoro orizzontale sulla tavola [Kg] | 200 |
Max. Carico di spinta orizzontale sulla tavola [N] | 18000 |
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] | 542 |
Max. Carico di spinta sulla tavola [FxL Nm] | 690 |
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] | N/A |
Max. Inerzia di lavoro [Kg m2] | 0.5 |
Coppia motrice [Nm] | 72 |
