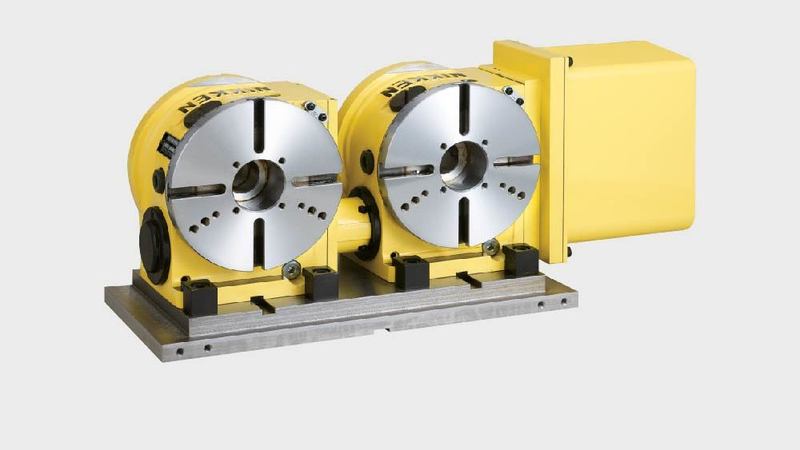

Il modello NIKKEN CNC202-TW offre livelli di prestazioni eccezionali per una tavola rotante CNC multimandrino a bloccaggio pneumatico, igliorando la capacità e la lavorazione e consentendo di produrre componenti in serie in meno configurazioni.

Grazie alla possibilità di caricare più pezzi, la CNC202-2W è ideale per la produzione di piccoli oggetti e pezzi di produzione in serie.

L'inclusione di più mandrini per la costruzione della CNC202-2W non ne compromette le prestazioni e, proprio come il resto della gamma di tavole rotanti, consente di migliorare la produttività, mantenendo un'elevata precisione, rigidità e durata senza pari.

La CNC202-2W è disponibile anche con un motore ad alta velocità in grado di garantire un rapido ritorno dell'investimento.

La tavola rotante può essere fornita con una gamma di motori e controlli, per soddisfare esigenze specifiche - per maggiori informazioni vedere la sezione download o contattaci.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

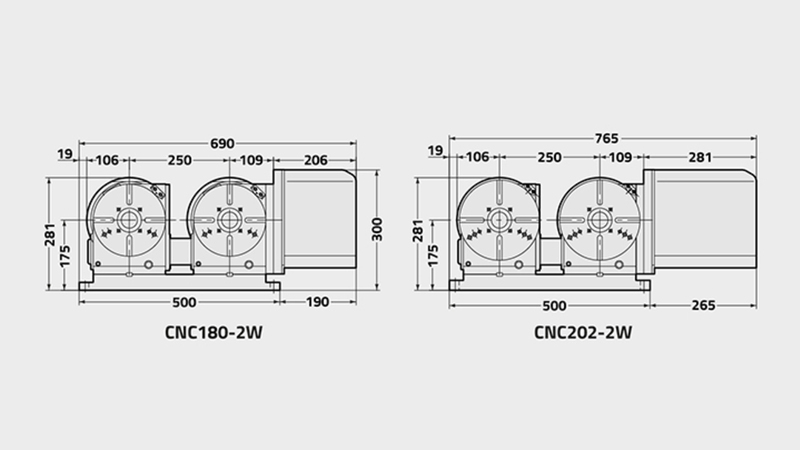

CNC202-2W
Diametro piastra frontale [Ømm] 200
Gamma / tipo di tabella MULTI-MANDRINO
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 60
Numero di mandrini x passo [mm] 2 x 250
Altezza centro [mm] 175
Larghezza della scanalatura a T [mm] 12
Sistema di bloccaggio Aria
Coppia di serraggio [Nm] 303
Inerzia tavola all'albero motore [Kg m2 x 103] 0.13
Servomotore [min1] αiF8·3000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 33.3
Rapporto di riduzione totale 1/90
Precisione indicizzazione [sec] ±20
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 120
Max. Carico di lavoro verticale sulla tavola [Kg] 100
Max. Carico di lavoro orizzontale sulla tavola [Kg] 200
Max. Carico di spinta orizzontale sulla tavola [N] 18000
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 542
Max. Carico di spinta sulla tavola [FxL Nm] 690
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] N/A
Max. Inerzia di lavoro [Kg m2] 0.5
Coppia motrice [Nm] 144
