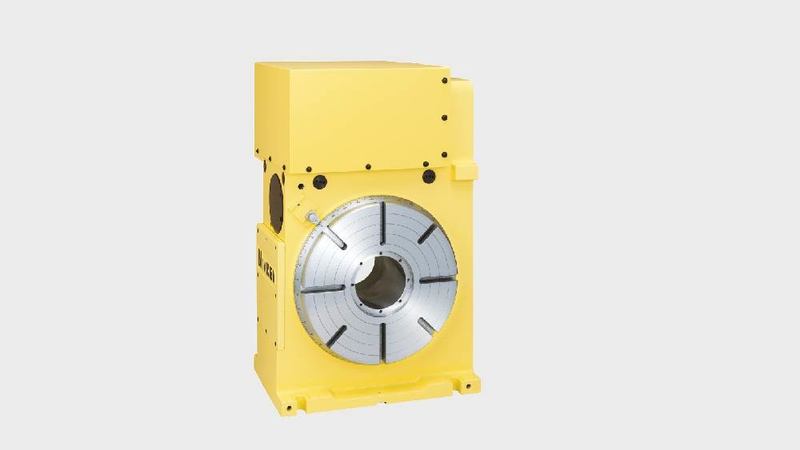

La NIKKEN CNC321 utilizza il bloccaggio idraulico per una coppia di serraggio di 1760 Nm ed è ideale per l'automazione di piccoli pezzi mediante montaggio del supporto della maschera.
La differenza tra la CNC321 e la CNC321T è che il motore è montato sul lato superiore della tavola rotante. Per il modello CNC321 viene fornito un motore montato sul lato sinistro o destro, CNC321, o montato sul retro, CNC321B. Entrambi sono disponibili con opzioni ad alta velocità.
La tavola rotante può essere fornita con una gamma di motori e controlli per soddisfare esigenze specifiche - puoi vedere la sezione download per maggiori informazioni o contattarci per saperne di più.


CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)

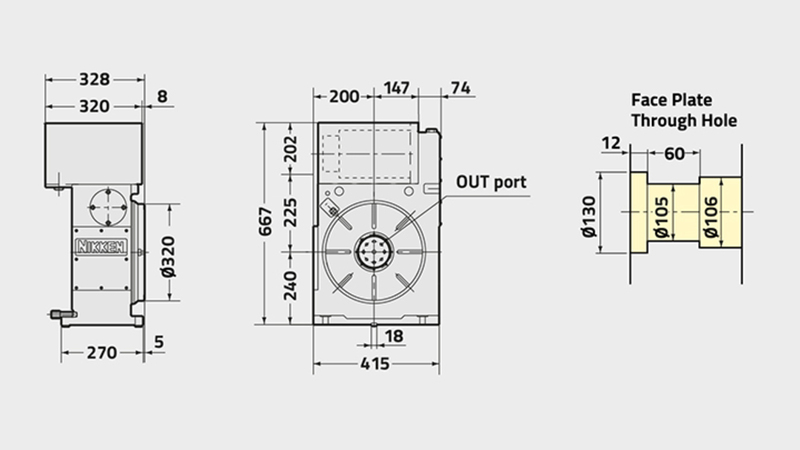

CNC321T | |
---|---|
Diametro piastra frontale [Ømm] | 320 |
Gamma / tipo di tabella | STANDARD |
Posizione standard del motore (è disponibile la versione con il motore a sinistra) | Superiore |
Diametro del foro mandrino [Ømm H7] | 105 |
Numero di mandrini x passo [mm] | 1 |
Altezza centro [mm] | 240 |
Larghezza della scanalatura a T [mm] | 12 |
Sistema di bloccaggio | Idraulico |
Coppia di serraggio [Nm] | 1760 |
Inerzia tavola all'albero motore [Kg m2 x 103] | 2 |
Servomotore [min1] | αiF12·2000 |
Min. Incremento [gradi] | 0.001 |
Velocità di rotazione [min1] | 16.6 |
Rapporto di riduzione totale | 1/120 |
Precisione dell'indicizzazione [sec] | 15 |
Precisione di indicizzazione Ultra precisione [sec] | N/A |
Peso netto [Kg] | 220 |
Max. Carico di lavoro verticale sulla tavola [Kg] | 250 |
Max. Carico di lavoro orizzontale sulla tavola [Kg] | N/A |
Max. Carico di spinta orizzontale sulla tavola [N] | 53100 |
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] | 2648 |
Max. Carico di spinta sulla tavola [FxL Nm] | 3840 |
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] | 100 |
Max. Inerzia di lavoro [Kg m2] | 8 |
Coppia motrice [Nm] | 576 |
