La CNC401 utilizza il bloccaggio idraulico per una coppia di serraggio di 1760 Nm con una media di 16,6 giri / min.

Anche la CNC401, come tutte le tavole rotanti CNC NIKKEN, offre un'elevata precisione, elevata rigidità e durata senza rivali.

Con il bloccaggio idraulico, questa tavola rotante viene utilizzata su centri di lavoro medi, per fornire le potenzialità del quarto asse.

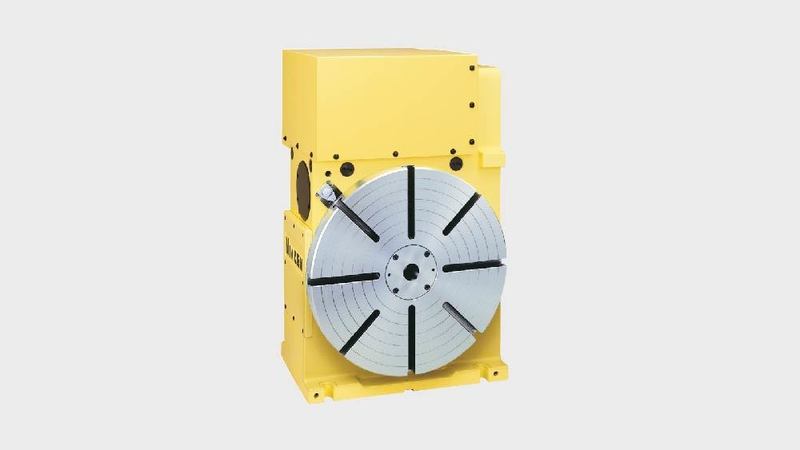

La differenza tra la CNC401 e la CNC401T è che il motore è montato sulla parte superiore della tavola rotante. Offriamo anche motori montati a sinistra oa destra, CNC401, o motori montati sul retro, CNC401B. I motori ad alta velocità sono disponibili anche per CNC401 e CNC401B.

La tavola rotante può essere fornita con una gamma di motori e controlli per soddisfare le vostre esigenze specifiche - guarda la sezione download per maggiori informazioni o contattarci per saperne di più.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

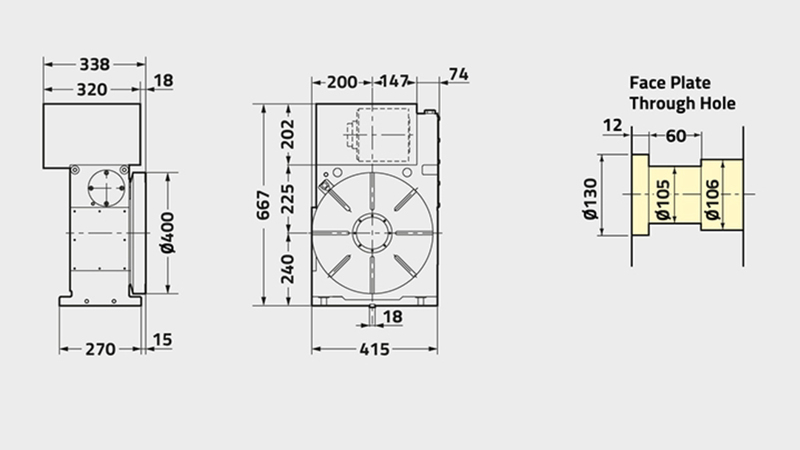

	CNC401T
Diametro piastra frontale [Ømm]	400
Gamma / tipo di tabella	STANDARD
Posizione standard del motore (è disponibile la versione con il motore a sinistra)	Superiore
Diametro del foro mandrino [Ømm H7]	105
Numero di mandrini x passo [mm]	1
Altezza centro [mm]	240
Larghezza della scanalatura a T [mm]	14
Sistema di bloccaggio	Idraulico
Coppia di serraggio [Nm]	1760
Inerzia tavola all'albero motore [Kg m2 x 103]	2
Servomotore [min1]	αiF12·2000
Min. Incremento [gradi]	0.001
Velocità di rotazione [min1]	16.6
Rapporto di riduzione totale	1/120
Precisione dell'indicizzazione [sec]	15
Precisione di indicizzazione Ultra precisione [sec]	N/A
Peso netto [Kg]	245
Max. Carico di lavoro verticale sulla tavola [Kg]	250
Max. Carico di lavoro orizzontale sulla tavola [Kg]	N/A
Max. Carico di spinta orizzontale sulla tavola [N]	53100
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm]	2648
Max. Carico di spinta sulla tavola [FxL Nm]	3840
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm]	100
Max. Inerzia di lavoro [Kg m2]	8
Coppia motrice [Nm]	576
