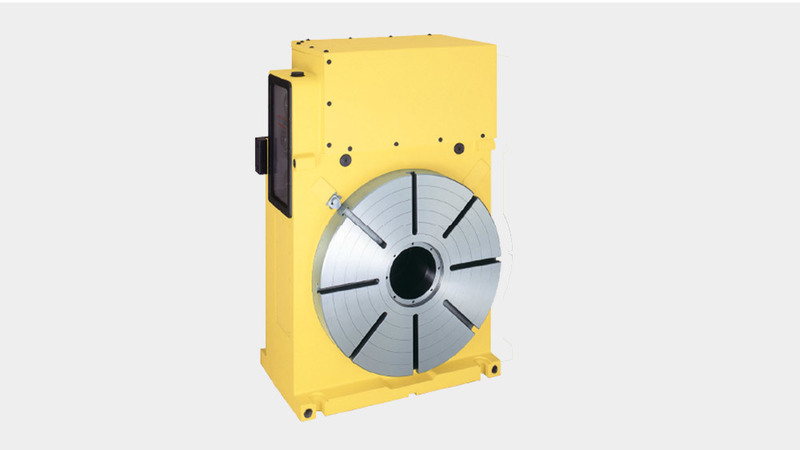

Con un motore montato sul lato superiore, la CNC501T massimizza lo spazio, consentendo un facile accesso e fornendo un'opzione per una scatola oscillante per cavi.
Fornendo alta precisione, facile manutenzione e lunga durata, la CNC501T è una delle tavole rotanti più versatili di NIKKEN. Ideale per l'asse B di un centro di lavoro orizzontale generico o per l'automazione di piccoli pezz,i montando un supporto per maschera, la CNC501T garantisce alta resistenza e prestazioni eccellenti.


CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)

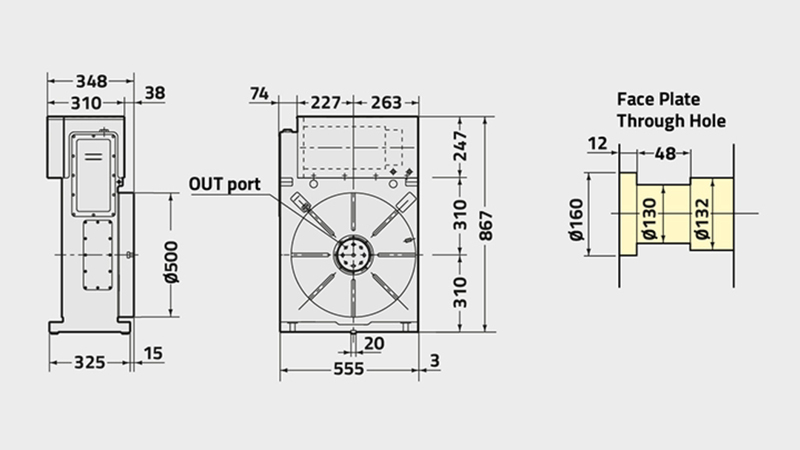

CNC501T | |
---|---|
Diametro piastra frontale [Ømm] | 500 |
Gamma / tipo di tabella | Grande |
Posizione standard del motore (è disponibile la versione con il motore a sinistra) | Superiore |
Diametro del foro mandrino [Ømm H7] | 130 |
Numero di mandrini x passo [mm] | 1 |
Altezza centro [mm] | 310 |
Larghezza della scanalatura a T [mm] | 14 |
Sistema di bloccaggio | Idraulico |
Coppia di serraggio [Nm] | 4655 |
Inerzia tavola all'albero motore [Kg m2 x 103] | 9 |
Servomotore [min1] | αiF12·2000 |
Min. Incremento [gradi] | 0.001 |
Velocità di rotazione [min1] | 16.6 |
Rapporto di riduzione totale | 1/120 |
Precisione dell'indicizzazione [sec] | 15 |
Precisione di indicizzazione Ultra precisione [sec] | N/A |
Peso netto [Kg] | 495 |
Max. Carico di lavoro verticale sulla tavola [Kg] | 400 |
Max. Carico di lavoro orizzontale sulla tavola [Kg] | N/A |
Max. Carico di spinta orizzontale sulla tavola [N] | 150000 |
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] | 5709 |
Max. Carico di spinta sulla tavola [FxL Nm] | 16650 |
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] | 200 |
Max. Inerzia di lavoro [Kg m2] | 19 |
Coppia motrice [Nm] | 576 |
