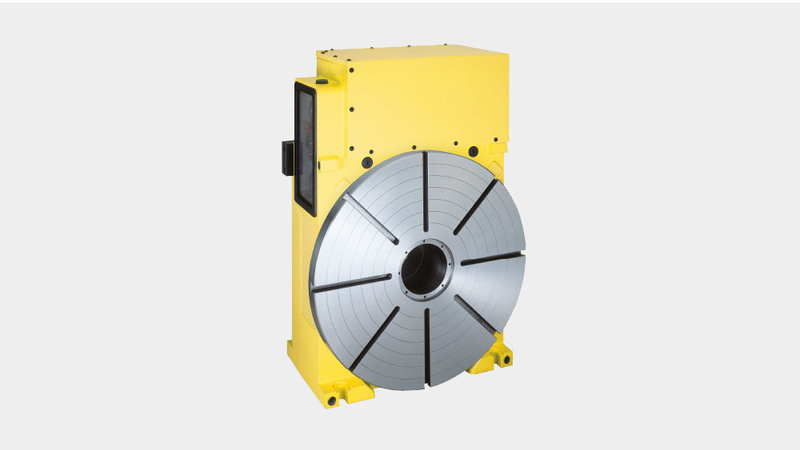

Fornendo alta precisione e lunga durata, la CNC601T è una delle tavole rotanti NIKKEN con il maggiore utilizzo.

Con un motore montato sul lato superiore, la CNC601T massimizza lo spazio, consentendo un facile accesso e fornendo un'opzione per una scatola oscillante per cavi. Ideale per l'asse B di un centro di lavoro orizzontale generico o per l'automazione di piccole parti montando un supporto per maschera, la CNC601T garantisce alta resistenza e risultati di qualità.

Come con tutti i prodotti NIKKEN, la CNC601T è progettata per garantire prestazioni elevate, facile manutenzione e lunga durata.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

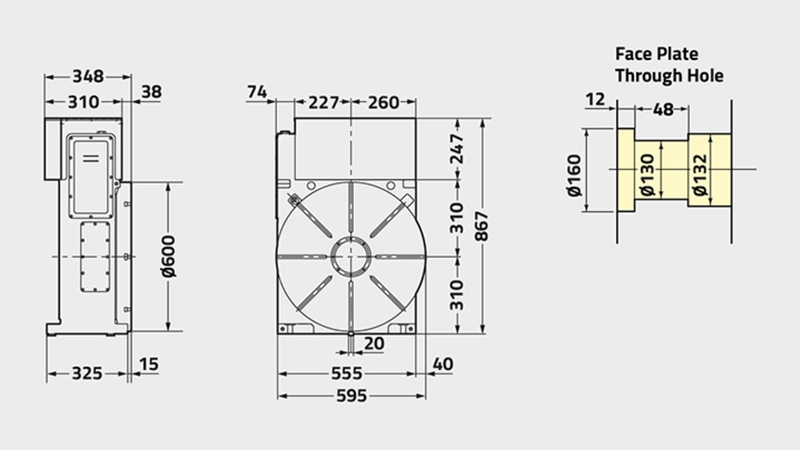

	CNC601T
Diametro piastra frontale [Ømm]	600
Gamma / tipo di tabella	Grande
Posizione standard del motore (è disponibile la versione con il motore a sinistra)	Superiore
Diametro del foro mandrino [Ømm H7]	130
Numero di mandrini x passo [mm]	1
Altezza centro [mm]	310
Larghezza della scanalatura a T [mm]	14
Sistema di bloccaggio	Idraulico
Coppia di serraggio [Nm]	4655
Inerzia tavola all'albero motore [Kg m2 x 103]	8.8
Servomotore [min1]	αiF12·2000
Min. Incremento [gradi]	0.001
Velocità di rotazione [min1]	11.1
Rapporto di riduzione totale	1/180
Precisione dell'indicizzazione [sec]	15
Precisione di indicizzazione Ultra precisione [sec]	N/A
Peso netto [Kg]	525
Max. Carico di lavoro verticale sulla tavola [Kg]	400
Max. Carico di lavoro orizzontale sulla tavola [Kg]	N/A
Max. Carico di spinta orizzontale sulla tavola [N]	150000
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm]	5709
Max. Carico di spinta sulla tavola [FxL Nm]	16650
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm]	200
Max. Inerzia di lavoro [Kg m2]	37
Coppia motrice [Nm]	864
