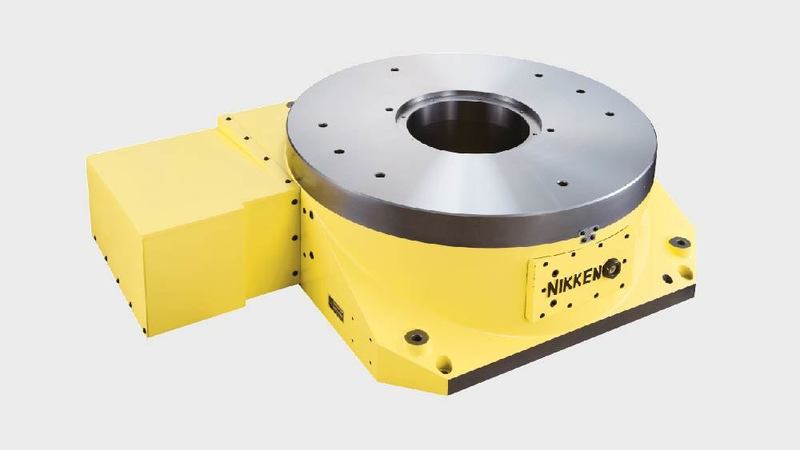

Una soluzione ideale per la lavorazione nel settore oil&gas, la CNC802 Ultra Big Bore integrata è progettata per garantire precisione, alte prestazioni, facile manutenzione e lunga durata.

Consentendo al componente di passare attraverso il centro e dotata di un sistema di bloccaggio idraulico incredibilmente potente, la CNC802 offre elevata resistenza e rigidità.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

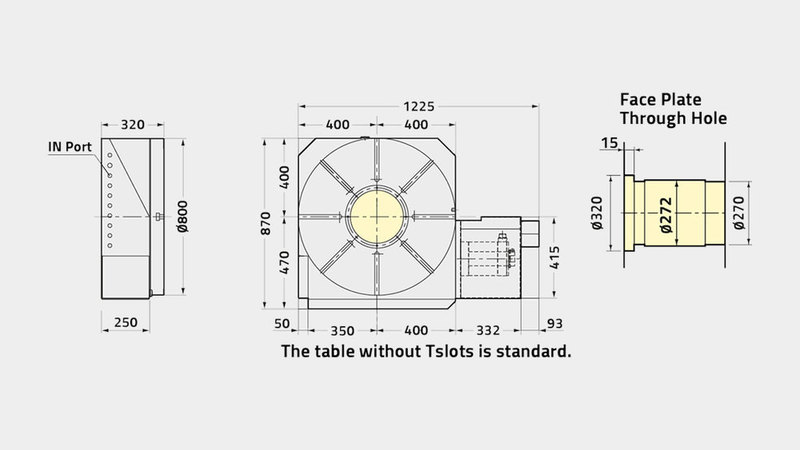

CNC802
Diametro piastra frontale [Ømm] 800
Gamma / tipo di tabella Costruito in
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 270
Numero di mandrini x passo [mm] 1
Altezza centro [mm] N/A
Larghezza della scanalatura a T [mm] N/A
Sistema di bloccaggio Idraulico
Coppia di serraggio [Nm] 7000
Inerzia tavola all'albero motore [Kg m2 x 103] 5.3
Servomotore [min1] αiF22·2000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 5.5
Rapporto di riduzione totale 1/360
Precisione dell'indicizzazione [sec] 15
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 1100
Max. Carico di lavoro verticale sulla tavola [Kg] N/A
Max. Carico di lavoro orizzontale sulla tavola [Kg] 3000
Max. Carico di spinta orizzontale sulla tavola [N] 247920
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 8563
Max. Carico di spinta sulla tavola [FxL Nm] 36260
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] N/A
Max. Inerzia di lavoro [Kg m2] 234
Coppia motrice [Nm] 3168
