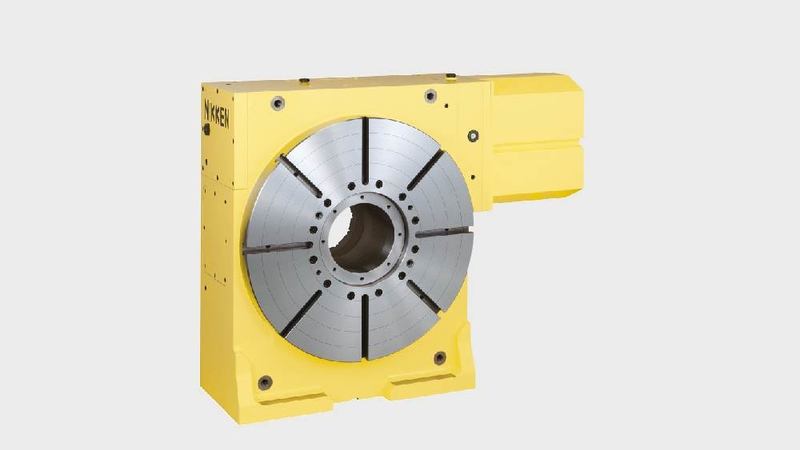

Con un grande foro passante, un potente sistema di bloccaggio e un carico di lavoro maggiore rispetto ad altri modelli standard, la CNC803 mantiene livelli di precisione e prestazioni elevati anche dopo un uso prolungato.
La CNC803 è una delle nostre tavole rotanti standard più grandi: ideale per la divisione e il taglio di piombo di lavori di dimensioni medio-grandi e per il taglio profondo di materiali altamente rigidi.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdDR4IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--10245662c459e965f5851a889753383616ec88e7/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC803.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdDh4IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--09b76b4c4dcca2f11f8ff740bed6ce97b2298c75/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC8032.jpg)
CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)
CNC803 | |
---|---|

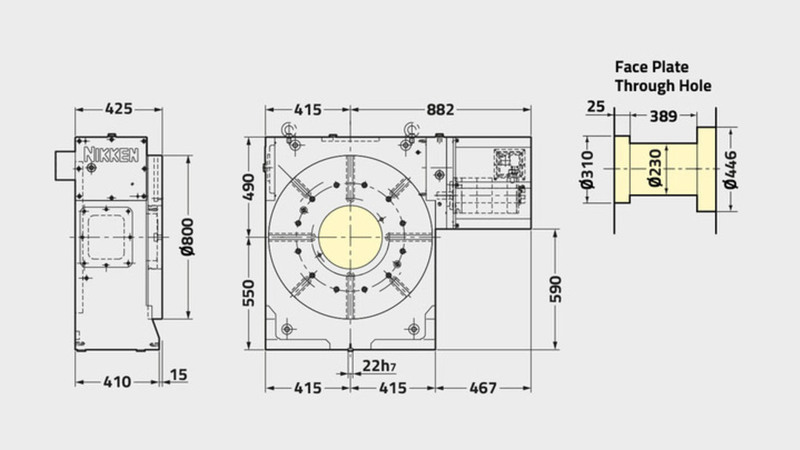

Diametro piastra frontale [Ømm] | 800 |
Gamma / tipo di tabella | Grande |
Posizione standard del motore (è disponibile la versione con il motore a sinistra) | Destra |
Diametro del foro mandrino [Ømm H7] | 230 |
Numero di mandrini x passo [mm] | 1 |
Altezza centro [mm] | 550 |
Larghezza della scanalatura a T [mm] | 22 (Optional) |
Sistema di bloccaggio | Idraulico |
Coppia di serraggio [Nm] | 7000 |
Inerzia tavola all'albero motore [Kg m2 x 103] | 6.2 |
Servomotore [min1] | αiF30·2000 |
Min. Incremento [gradi] | 0.001 |
Velocità di rotazione [min1] | 5.5 |
Rapporto di riduzione totale | 1/360 |
Precisione dell'indicizzazione [sec] | 15 |
Precisione di indicizzazione Ultra precisione [sec] | N/A |
Peso netto [Kg] | 2070 |
Max. Carico di lavoro verticale sulla tavola [Kg] | 2000 |
Max. Carico di lavoro orizzontale sulla tavola [Kg] | 4000 |
Max. Carico di spinta orizzontale sulla tavola [N] | 281250 |
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] | 20067 |
Max. Carico di spinta sulla tavola [FxL Nm] | 42190 |
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] | 300 |
Max. Inerzia di lavoro [Kg m2] | 234 |
Coppia motrice [Nm] | 3168 |
