Garantendo elevata resistenza e precisione, la CNCB350 offre fori passanti  per  pezzi e  permette di bloccare componenti con un potente sistema di bloccaggio idraulico.

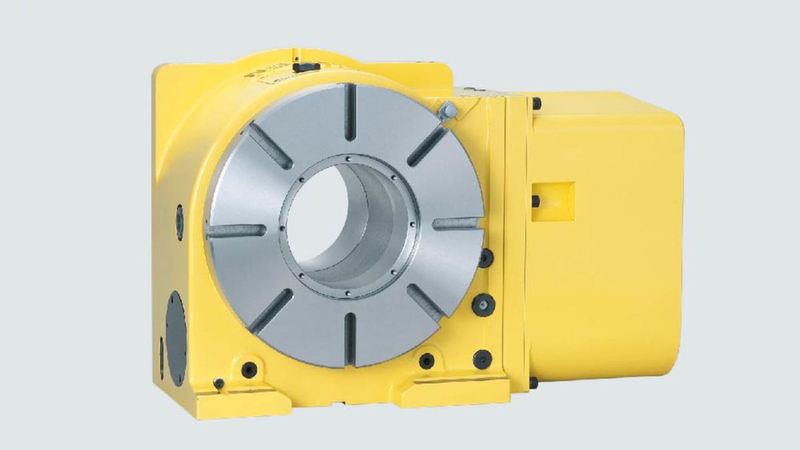

Progettata pensando all'industria petrolifera e del gas naturale, la tavola rotante Big Bore CNCB350 è la soluzione perfetta per lavorazioni di grandi superfici.

Come tutti i prodotti NIKKEN, la CNCB350 è progettata per prestazioni elevate, facile manutenzione e lunga durata.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

CNCB350

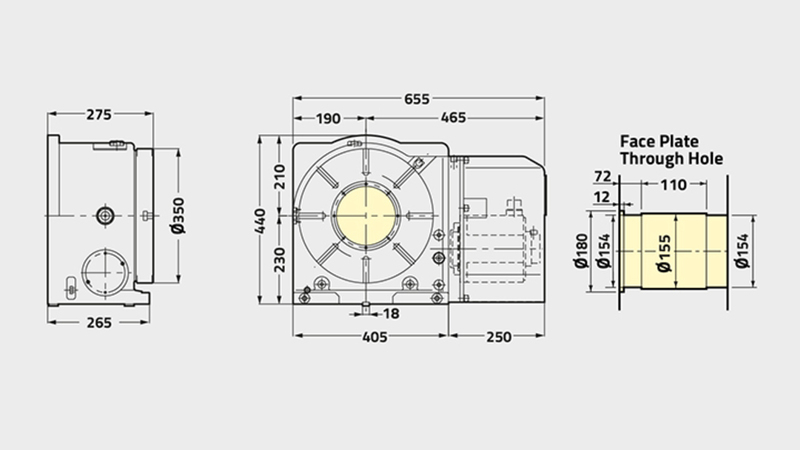

Diametro piastra frontale [Ømm] 350
Gamma / tipo di tabella Grande barenatura
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 154
Numero di mandrini x passo [mm] 1
Altezza centro [mm] 230
Larghezza della scanalatura a T [mm] 14
Sistema di bloccaggio Idraulico
Coppia di serraggio [Nm] 3331
Inerzia tavola all'albero motore [Kg m2 x 103] 2.9
Servomotore [min1] αiF12·2000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 22.2 (44.4)
Rapporto di riduzione totale 1/90 (1/45)
Precisione dell'indicizzazione [sec] 15
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 245
Max. Carico di lavoro verticale sulla tavola [Kg] 250
Max. Carico di lavoro orizzontale sulla tavola [Kg] 500
Max. Carico di spinta orizzontale sulla tavola [N] 5300
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 2648
Max. Carico di spinta sulla tavola [FxL Nm] 3840
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] 100
Max. Inerzia di lavoro [Kg m2] 6.4
Coppia motrice [Nm] 432
