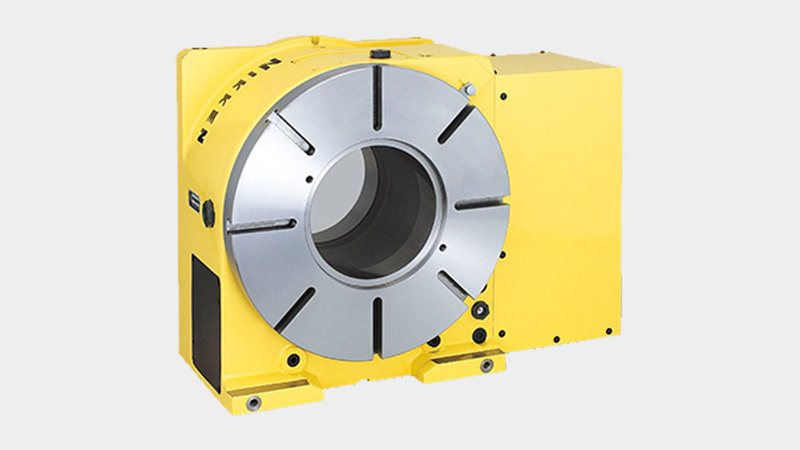

Progettata pensando all'industria petrolifera e del gas naturale, la tavola rotante Big Bore CNCB450 è la soluzione perfetta per il lavoro su barra di grande diametro.

Offrendo elevata resistenza e precisione, il CNCB450 è in grado di tagliare fori nei pezzi e dispone di un potente sistema di bloccaggio idraulico. Come con tutti i prodotti NIKKEN, il CNCB450 è progettato per prestazioni elevate, facile manutenzione e lunga durata.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

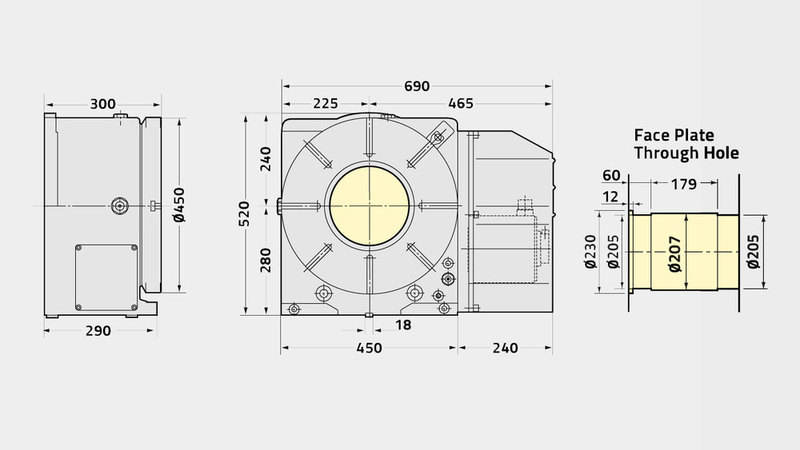

CNCB450
Diametro piastra frontale [Ømm] 450
Gamma / tipo di tabella Grande barenatura
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 205
Numero di mandrini x passo [mm] 1
Altezza centro [mm] 280
Larghezza della scanalatura a T [mm] 18
Sistema di bloccaggio Idraulico
Coppia di serraggio [Nm] 3870
Inerzia tavola all'albero motore [Kg m2 x 103] 2.8
Servomotore [min1] αiF12·2000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 25.0 (50.0)
Rapporto di riduzione totale 1/120 (1/60)
Precisione dell'indicizzazione [sec] 15
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 330
Max. Carico di lavoro verticale sulla tavola [Kg] 350
Max. Carico di lavoro orizzontale sulla tavola [Kg] 700
Max. Carico di spinta orizzontale sulla tavola [N] 63720
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 3531
Max. Carico di spinta sulla tavola [FxL Nm] 5990
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] 150
Max. Inerzia di lavoro [Kg m2] 17
Coppia motrice [Nm] 576
