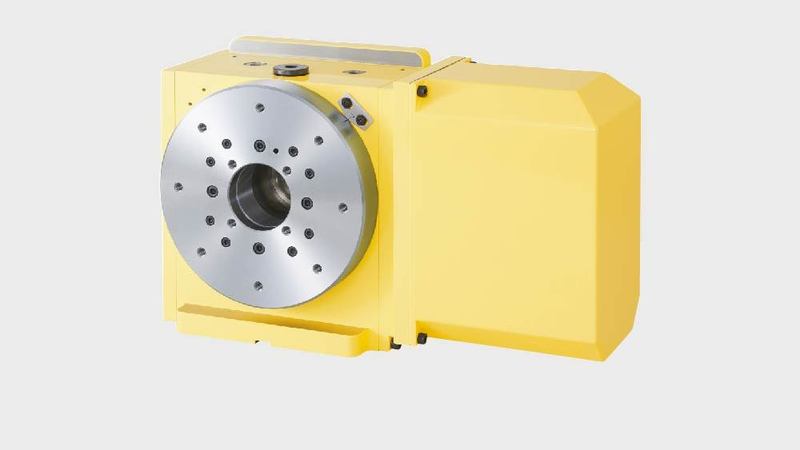

La NIKKEN NCT200 è la tavola rotante compatta da battere. Offrendo un'eccezionale coppia di serraggio di 900 Nm e un aumento del 25% della rigidità, l'NCT200 è la tavola rotante compatta per eccellenza senza costi aggiuntivi.

La NCT200 consente di ridurre l'intervento dell'operatore, rifinire i componenti in un numero significativamente inferiore di operazioni, massimizzando la capacità della macchina per migliorare la produttività e ottenre rapidamente il ritorno dell'investimento.

La NCTZ200 è dotata, di serie, di un motore ad alta velocità che può garantire un rapido ritorno dell'investimento.

La tavola rotante può essere fornita con una gamma di motori e controlli per soddisfare esigenze specifiche - per maggiori informazioni vedere la sezione download  o contattaci.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

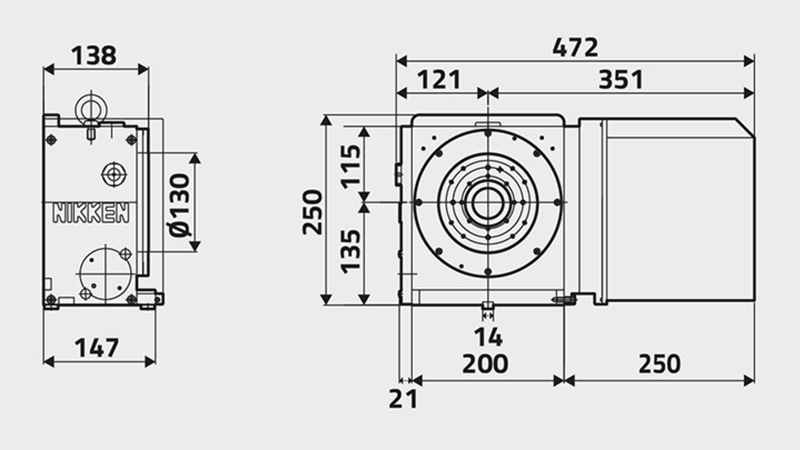

NCT(Z)200
Diametro piastra frontale [Ømm] 200
Gamma / tipo di tabella Compatto
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 60
Numero di mandrini x passo [mm] 1
Altezza centro [mm] 135
Larghezza della scanalatura a T [mm] N/A
Sistema di bloccaggio ARIA
Coppia di serraggio [Nm] 900
Inerzia tavola all'albero motore [Kg m2 x 103] 0.1
Servomotore [min1] αiF4·3000
Min. Incremento [gradi] 0.001
Velocità di rotazione [min1] 33.3 (66.6)
Rapporto di riduzione totale 1/90 (1/45)
Precisione indicizzazione [sec] ±20
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 65
Max. Carico di lavoro verticale sulla tavola [Kg] 100
Max. Carico di lavoro orizzontale sulla tavola [Kg] 200
Max. Carico di spinta orizzontale sulla tavola [N] 18000
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 677
Max. Carico di spinta sulla tavola [FxL Nm] 690
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] 60 (30)
Max. Inerzia di lavoro [Kg m2] 1.1 (0.5)
Coppia motrice [Nm] 151 (121)
