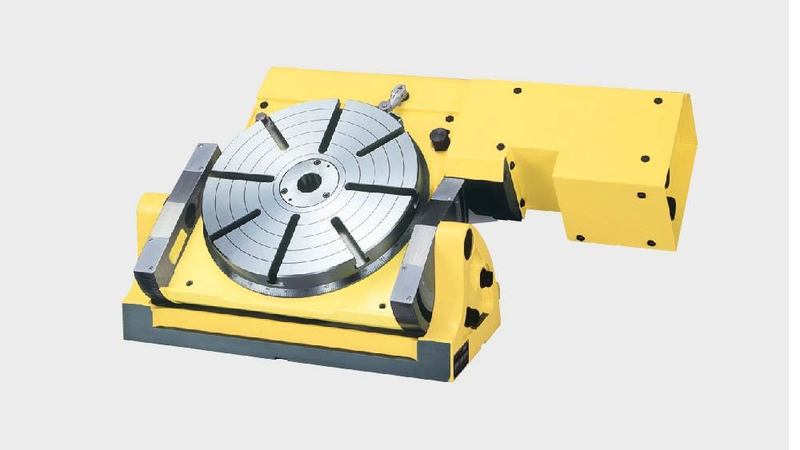

Adatta per udiverse applicazioni, grazie al controllo numerico dell'asse di inclinazione, la NST300 è progettata per garantire alta precisione e prestazioni senza pari.

Con un'inclinazione manuale di 0 - 90 gradi e l'indicizzazione controllata da CNC per l'adattamento a tutti i tipi di lavorazione, la NST300 offre ampie opzioni di utilizzo.

Come tutti i prodotti NIKKEN, la NST300 è progettata per fornire un'elevata resistenza, una facile manutenzione e una lunga durata.

È disponibile anche con diametro tavolo da 250 mm e 500 mm.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

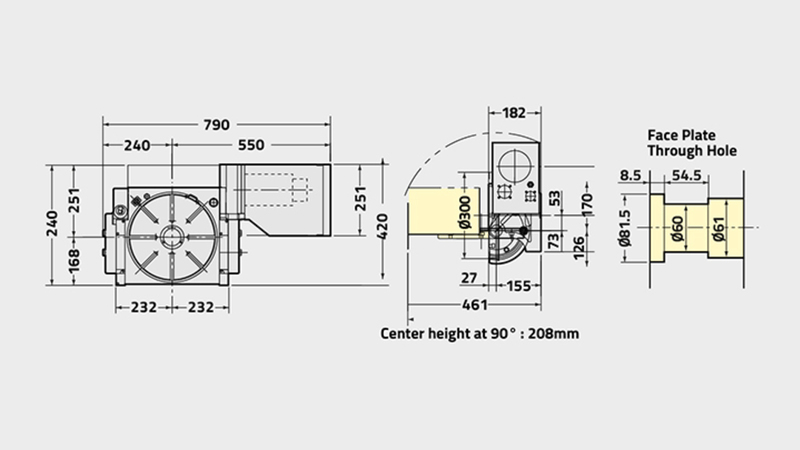

	NST300
Diametro piastra frontale [Ømm]	300
Gamma / tipo di tabella	Inclinazione manuale
Posizione standard del motore (è disponibile la versione con il motore a sinistra)	Destra
Diametro del foro mandrino [Ømm H7]	60
Numero di mandrini x passo [mm]	1
Altezza centro [mm]	208
Larghezza della scanalatura a T [mm]	12
Sistema di bloccaggio	ARIA
Coppia di serraggio [Nm]	196
Inerzia tavola all'albero motore [Kg m2 x 103]	0.59
Servomotore [min1]	αiF4·2000
Min. Incremento [gradi]	0.001
Velocità di rotazione [min1]	11.1
Rapporto di riduzione totale	1/180
Precisione dell'indicizzazione [sec]	20
Precisione di indicizzazione Ultra precisione [sec]	N/A
Peso netto [Kg]	135
Max. Carico di lavoro verticale sulla tavola [Kg]	100
Max. Carico di lavoro orizzontale sulla tavola [Kg]	300
Max. Carico di spinta orizzontale sulla tavola [N]	31860
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm]	903
Max. Carico di spinta sulla tavola [FxL Nm]	2010
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm]	N/A
Max. Inerzia di lavoro [Kg m2]	3.37
Coppia motrice [Nm]	288
