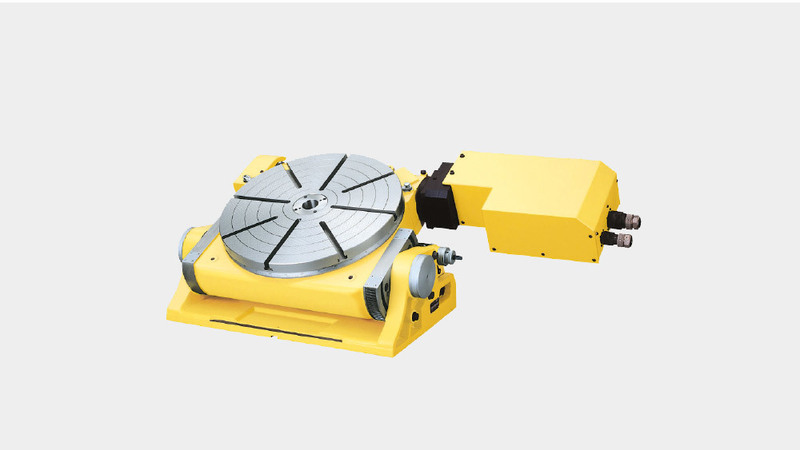

Adatta a una varietà di applicazioni grazie al controllo numerico dell'asse di inclinazione, la NST500 è progettata per garantire alta precisione e prestazioni senza pari.
Con un'inclinazione manuale di 0 - 90 gradi e l'indicizzazione controllata da CNC per l'adattamento a tutti i tipi di lavorazione, la NST500 offre ampie opzioni di utilizzo.
Come tutti i prodotti NIKKEN, la NST500 è progettata per avere un'elevata resistenza, facile manutenzione e lunga durata.
È disponibile anche con diametro tavolo da 250 mm e 300 mm.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbm95IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--3438eeec4b8f7079ae339b0b884a2f5fffc07ba9/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NST500.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbnN5IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--dbe0e23e6a16aa8ddb28cde38b0e600374750951/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NST500-100.jpg)
CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)
NST500 | |
---|---|
Diametro piastra frontale [Ømm] | 500 |
Gamma / tipo di tabella | Inclinazione manuale |
Posizione standard del motore (è disponibile la versione con il motore a sinistra) | Destra |
Diametro del foro mandrino [Ømm H7] | 75 |
Numero di mandrini x passo [mm] | 1 |

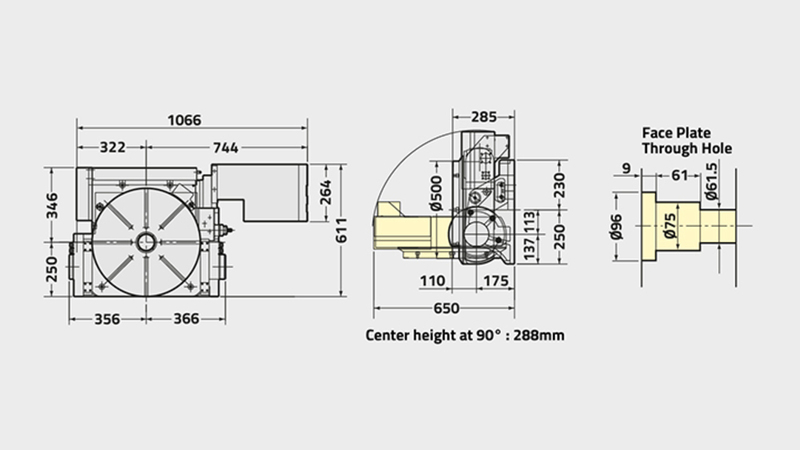

Altezza centro [mm] | 288 |
Larghezza della scanalatura a T [mm] | 14 |
Sistema di bloccaggio | Aria |
Coppia di serraggio [Nm] | 196 |
Inerzia tavola all'albero motore [Kg m2 x 103] | 0.69 |
Servomotore [min1] | αiF8·2000 |
Min. Incremento [gradi] | 0.001 |
Velocità di rotazione [min1] | 5.5 |
Rapporto di riduzione totale | 1/360 |
Precisione dell'indicizzazione [sec] | 20 |
Precisione di indicizzazione Ultra precisione [sec] | N/A |
Peso netto [Kg] | 320 |
Max. Carico di lavoro verticale sulla tavola [Kg] | 200 |
Max. Carico di lavoro orizzontale sulla tavola [Kg] | 500 |
Max. Carico di spinta orizzontale sulla tavola [N] | 75000 |
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] | 2884 |
Max. Carico di spinta sulla tavola [FxL Nm] | 8330 |
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] | N/A |
Max. Inerzia di lavoro [Kg m2] | 14.7 |
Coppia motrice [Nm] | 1152 |
