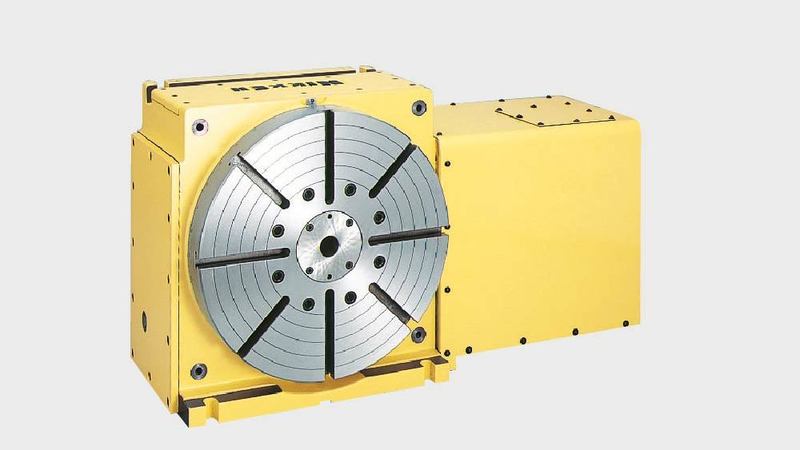

Fornendo un'incredibile precisione e un carico di spinta maggiore rispetto allo standard, l'NSVX400 è una delle nostre tavole rotanti più potenti.
Progettato per l'uso nelle industrie petrolifere e del gas, la NSVX400 ha un sistema di bloccaggio idraulico senza precedenti, che la rende ideale per il taglio profondo di materiali altamente rigidi.
Disponibile anche con un motore montato lateralmente in alto, l'NSVX400T massimizza lo spazio, consentendo un facile accesso.


CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)
NSVX400 | |
---|---|
Diametro piastra frontale [Ømm] | 400 |
Gamma / tipo di tabella | Accoppiamento Hirth |
Posizione standard del motore (è disponibile la versione con il motore a sinistra) | Destra |
Diametro del foro mandrino [Ømm H7] | 80 |
Numero di mandrini x passo [mm] | 1 |
Altezza centro [mm] | 240 |
Larghezza della scanalatura a T [mm] | 14 |
Sistema di bloccaggio | Idraulico |
Coppia di serraggio [Nm] | 5880 |
Inerzia tavola all'albero motore [Kg m2 x 103] | 2.9 |
Servomotore [min1] | αiF12·2000 |
Min. Incremento [gradi] | 1/0.001 |
Velocità di rotazione [min1] | 22.2 |
Rapporto di riduzione totale | 1/90 |
Precisione dell'indicizzazione [sec] | ±2 |
Precisione di indicizzazione Ultra precisione [sec] | N/A |
Peso netto [Kg] | 325 |
Max. Carico di lavoro verticale sulla tavola [Kg] | 250 |
Max. Carico di lavoro orizzontale sulla tavola [Kg] | 500 |
Max. Carico di spinta orizzontale sulla tavola [N] | 58800 |
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] | 5880 |
Max. Carico di spinta sulla tavola [FxL Nm] | 3920 |
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] | 100 |
Max. Inerzia di lavoro [Kg m2] | 6.4 |
Coppia motrice [Nm] | 432 |
