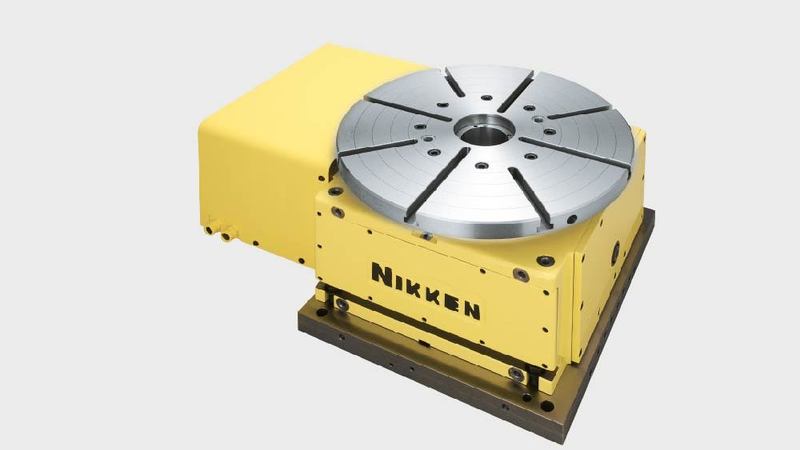

Grazie a una straordinaria precisione e a un carico di spinta maggiore rispetto allo standard, la NSVX500 è una delle nostre tavole rotanti più potenti.

Progettata per l'uso nel settore oil&gass, la NSVX500 ha un sistema di bloccaggio idraulico senza precedenti, che lo rende ideale per il taglio profondo di materiali altamente rigidi.

L'NSVX500 è progettata per un'elevata resistenza, una facile manutenzione e una lunga durata.

CATALOGO TAVOLE ROTANTI NIKKEN - 2019

(PDF - 62.5 MB)

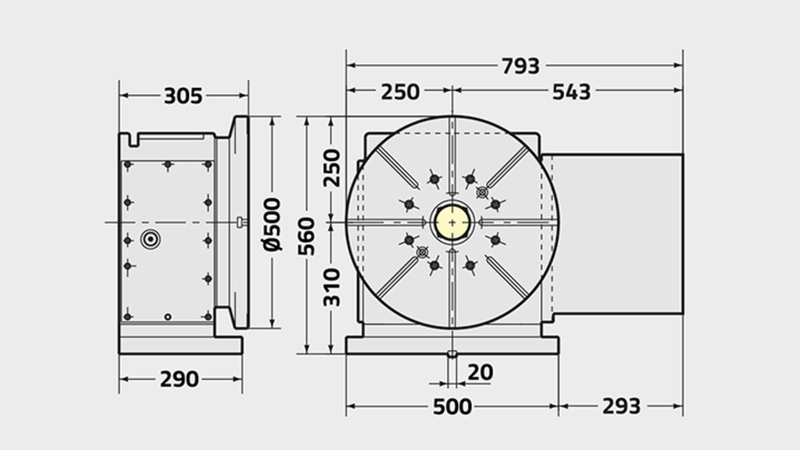

NSVX500
Diametro piastra frontale [Ømm] 500
Gamma / tipo di tabella Accoppiamento Hirth
Posizione standard del motore (è disponibile la versione con il motore a sinistra) Destra
Diametro del foro mandrino [Ømm H7] 80
Numero di mandrini x passo [mm] 1
Altezza centro [mm] 310
Larghezza della scanalatura a T [mm] 14
Sistema di bloccaggio Idraulico
Coppia di serraggio [Nm] 5880
Inerzia tavola all'albero motore [Kg m2 x 103] 3.9
Servomotore [min1] αiF12·2000
Min. Incremento [gradi] 1/0.001
Velocità di rotazione [min1] 16.6
Rapporto di riduzione totale 1/120
Precisione dell'indicizzazione [sec] ±2
Precisione di indicizzazione Ultra precisione [sec] N/A
Peso netto [Kg] 410
Max. Carico di lavoro verticale sulla tavola [Kg] 250
Max. Carico di lavoro orizzontale sulla tavola [Kg] 500
Max. Carico di spinta orizzontale sulla tavola [N] 58800
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] 5880
Max. Carico di spinta sulla tavola [FxL Nm] 3920
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] 100
Max. Inerzia di lavoro [Kg m2] 6.4
Coppia motrice [Nm] 576
