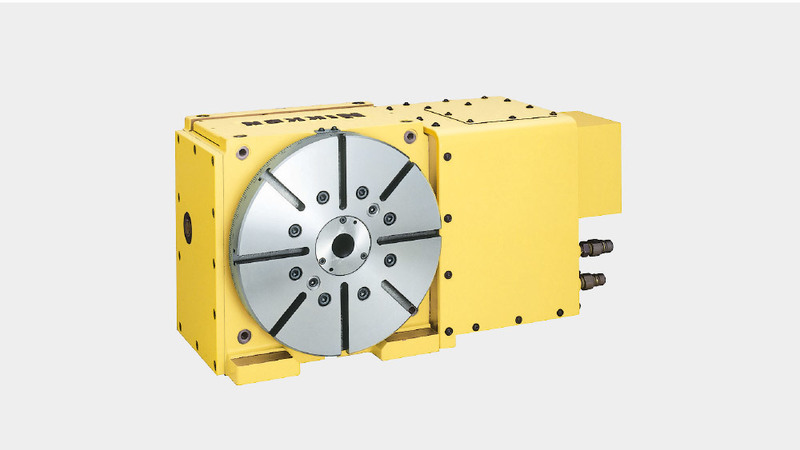

La NIKKEN NSVZ300 è una tavola rotante per accoppiamento Hirth. Perfetta per il taglio profondo di materiale altamente rigido grazie al suo carico di spinta massimo di 39200N.
Una delle tavole rotanti più robuste e precise sul mercato grazie al suo sistema di accoppiamento Hirth a 3 pezzi, sviluppato internamente da NIKKEN, per garantire un'indicizzazione regolare e veloce senza sollevamento della tavola.
Completa di bloccaggio idraulico, la gamma di tavole rotanti NSVZ è disponibile con piastre frontali da 180, 400 e 500 mm.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdWd4IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--c8a8b98cedfa6713a39b73059933c07ce3e6a518/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NSVX300.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdWt4IiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--827aa823e6ae790227c54a21d37b6affbb85af4f/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NSV300.jpg)
CATALOGO TAVOLE ROTANTI NIKKEN - 2019
(PDF - 62.5 MB)
NSVZ300 | |
---|---|
Diametro piastra frontale [Ømm] | 300 |
Gamma / tipo di tabella | Alto accoppiamento |
Orientamento standard del motore (opzione per la mano sinistra disponibile per i tavoli a destra) | Destra |
Diametro del foro mandrino [Ømm H7] | 60 |
Numero di mandrini x passo [mm] | 1 |
Altezza centro [mm] | 170 |
Larghezza della scanalatura a T [mm] | 12 |
Sistema di bloccaggio | Idraulico |
Coppia di serraggio [Nm] | 2155 |
Inerzia tavola all'albero motore [Kg m2 x 103] | 0.16 |
Servomotore [min1] | αiF4·2000 |
Min. Incremento [gradi] | 1 |
Velocità di rotazione [min1] | 11.1 |
Rapporto di riduzione totale | 1/180 |
Precisione dell'indicizzazione [sec] | ±2 |
Precisione di indicizzazione Ultra precisione [sec] | N/A |
Peso netto [Kg] | 150 |
Max. Carico di lavoro verticale sulla tavola [Kg] | 150 |
Max. Carico di lavoro orizzontale sulla tavola [Kg] | 300 |
Max. Carico di spinta orizzontale sulla tavola [N] | 39200 |
Forza della ruota a vite senza freno (contro la spinta di taglio dinamica) [FxL Nm] | 2156 |
Max. Carico di spinta sulla tavola [FxL Nm] | 1421 |
Linea guida di max. Carico sbilanciato (verticale con supporto) [Nm] | 30 |
Max. Inerzia di lavoro [Kg m2] | 1 |
Coppia motrice [Nm] | N/A |
