Fin dal principio, originariamente per assecondare il blocco del pezzo delle tavole rotanti CNC usate sulle nostre linee di produzione, Nikken ha sempre cercato di fornire soluzioni per contrastare gli effetti delle vibrazioni, sia per il pezzo da lavorare che per il portautensili.

La vibrazione è un male necessario durante la maggior parte dei processi di lavorazione meccanica. Se diventa eccessiva può compromettere la precisione del pezzo da lavorare, la finitura superficiale e la durata dell'utensile.

Il design e la costruzione di molte soluzioni Nikken hanno, di serie, caratteristiche antivibranti e di smorzamento.

Il Multi-Lock (con la sua gabbia di guida interna e i rulli), come peraltro tutti i nostri sistemi basati su pinze, può ridurre efficacemente alcuni di questi problemi (d'altronde, la pinza potrebbe essere considerata una molla indurita!).

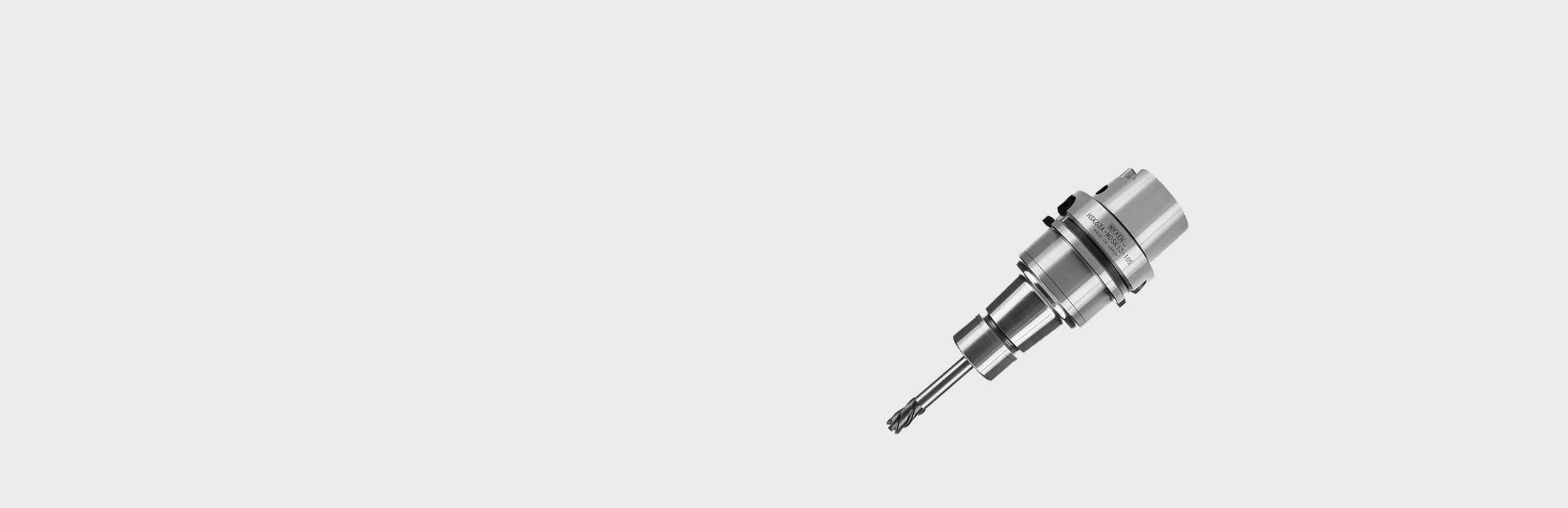

Il mandrino NIKKEN Major Dream è diverso. I suoi interni e la sua costruzione sono finalizzati esclusivamente a ridurre e quindi eliminare le vibrazioni durante la lavorazione.

All'interno del gruppo MDSK è presente un cono diviso precaricato che, durante la produzione, viene forzato in avanti in una cavità all'interno del corpo anteriore contenente molle a disco. Ciò significa che l'intero gruppo è sotto precarico, il risultato è che il cono e le molle possono assorbire efficacemente qualsiasi vibrazione dal tagliente mentre viene trasmessa attraverso il portautensile.

I vantaggi principali dello smorzamento durante la lavorazione sono che il mandrino è protetto, con un significativo miglioramento della vita utensile e della finitura superficiale del pezzo.

  • Garanzia di concentricità 3µm a 4 volte il diametro (con pinza di tipo 'A' consigliata)

  • Dado cuscinetto TiN

  • L'esclusiva costruzione interna garantisce lo smorzamento e l'antivibrantie

  • Sistema di pinze 8º

  • Spinta quadrata della spalla

  • Opzioni ad alta velocità disponibili fino a 30.000 giri / min con G2,5

Come lo Slim Chuck, su cui si basa, il Major Dream può essere usato in tutte le lavorazioni, grazie alla disponibilità di diverse dimensioni, lunghezze e configurazioni dello stelo.

Il mandrino Major Dream è dotato della variante di dado ad "alta velocità" che si adatta anche alla chiave per cuscinetti a rulli "GH Handle".

Major Dream, a seconda del codolo dell'utensile, è disponibile in 6 misure:

  • MDSK6 - per diametri da 3,0 mm a 6,0 mm.
  • MDSK10 - per diametri da 3,0 mm a 10,0 mm.
  • MDSK13 - per diametri da 3,0 mm a 13,0 mm.
  • MDSK16 - per diametri da 3,0 mm a 16,0 mm.
  • MDSK20 - per diametri da 4,0 mm a 20,0 mm.
  • MDSK25 - per diametri da 8,0 mm a 25,4 mm.

Dal momento che il Major Dream è sviluppato a partire dallo Slim Chuck, richiede una pinza che prevede la selezione e il caricamento nel dado (il serraggio diretto non è possibile).

Per il Major Dream sono disonibili 2 tipi di pinze a 8 gradi:

  • Pinza di fresatura - Esempio SK16-16A (nessun collasso e precisione di 3 micron).
  • NOVITÀ Pinza refrigerante sigillata meccanicamente - Esempio SK16-16AC (Progettata per frese con foro per refrigerante. Nessun cedimento e precisione di 3 micron).

Entrambe queste pinze SK possono essere utilizzate insieme al sistema "Jetter", per controllare l'alimentazione del refrigerante in base al tipo di lavorazione, a seconda del tipo e dei requisiti della fresa.

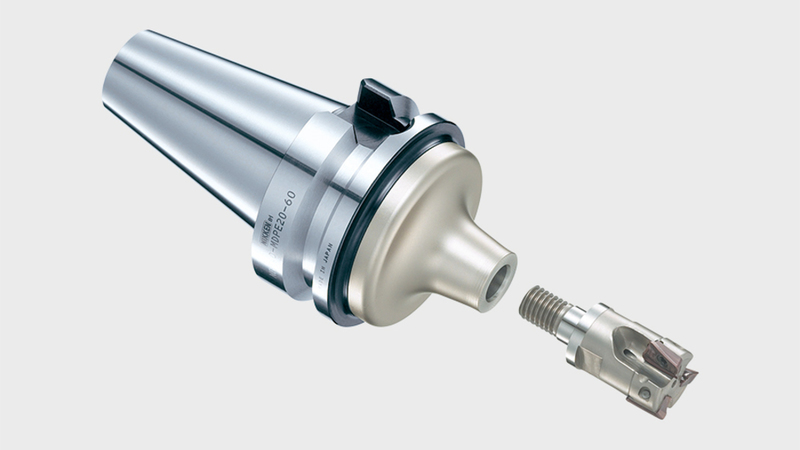

DISPONIBILE ANCHE MAJOR DREAM PRO-END MILL ARBOR.

NIKKEN MAJOR DREAM ALL'OPERA

Guarda Ora

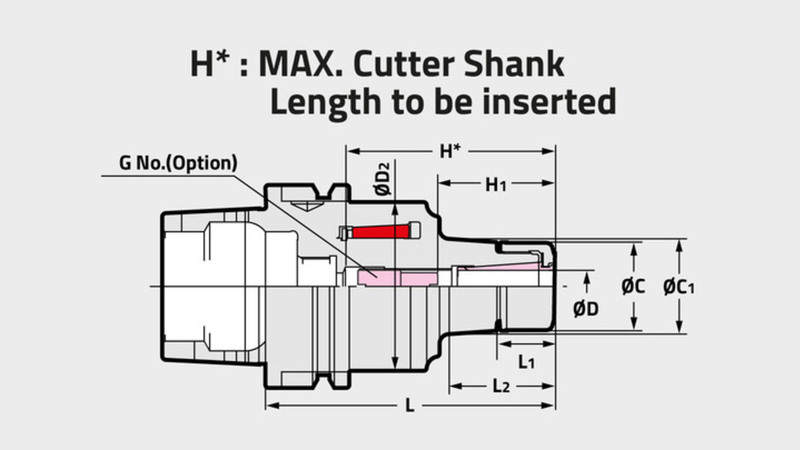

CAPACITÀ 'D' CODICE GRIP LUNGHEZZA 'H' LUNGHEZZA 'L' DADO / NASO DIA 'D1' ATTACCO
HSK100A-MDSK10-110 3.0-10.0 MDSK10 30-50 110 27.5 HSK100A
HSK100A-MDSK10-125 3.0-10.0 MDSK10 30-50 125 27.5 HSK100A
HSK100A-MDSK10-140 3.0-10.0 MDSK10 30-50 140 27.5 HSK100A
HSK100A-MDSK10-165 3.0-10.0 MDSK10 30-50 165 27.5 HSK100A
HSK100A-MDSK13-110 3.0-13.0 MDSK13 31-52 110 33 HSK100A
HSK100A-MDSK13-125 3.0-13.0 MDSK13 31-54 125 33 HSK100A
HSK100A-MDSK13-140 3.0-13.0 MDSK13 31-54 140 33 HSK100A
HSK100A-MDSK13-165 3.0-13.0 MDSK13 31-54 165 33 HSK100A
HSK100A-MDSK16-125 3.0-16.0 MDSK16 45-65 125 40 HSK100A
HSK100A-MDSK16-140 3.0-16.0 MDSK16 45-70 140 40 HSK100A
HSK100A-MDSK16-165 3.0-16.0 MDSK16 40-70 165 40 HSK100A
HSK100A-MDSK20-140 4.0-20.0 MDSK20 47-70 140 48 HSK100A
HSK100A-MDSK20-165 4.0-20.0 MDSK20 47-80 165 48 HSK100A
HSK100A-MDSK25-140 8.0-25.4 MDSK25 55-75 140 55 HSK100A
HSK100A-MDSK25-165 8.0-25.4 MDSK25 55-85 165 55 HSK100A
HSK100A-MDSK6-110 3.0-6.0 MDSK6 21-35 110 19.5 HSK100A
HSK100A-MDSK6-125 3.0-6.0 MDSK6 21-35 125 19.5 HSK100A
HSK100A-MDSK6-140 3.0-6.0 MDSK6 21-35 140 19.5 HSK100A
HSK100A-MDSK6-165 3.0-6.0 MDSK6 21-35 165 19.5 HSK100A
HSK50A-MDSK10-70 3.0-10.0 MDSK10 46 70 27.5 HSK50A
HSK50A-MDSK10-90 3.0-10.0 MDSK10 35-41 90 27.5 HSK50A
HSK50A-MDSK13-90 3.0-13.0 MDSK13 66 90 33 HSK50A
HSK50A-MDSK16-115 3.0-16.0 MDSK16 45-70 115 40 HSK50A
HSK50A-MDSK6-70 3.0-6.0 MDSK6 48 70 19.5 HSK50A
HSK50A-MDSK6-90 3.0-6.0 MDSK6 21-35 90 19.5 HSK50A
HSK63A-MDSK10-105 3.0-10.0 MDSK10 31-50 105 27.5 HSK63A
HSK63A-MDSK10-120 3.0-10.0 MDSK10 30-50 120 27.5 HSK63A
HSK63A-MDSK10-135 3.0-10.0 MDSK10 30-50 135 27.5 HSK63A
HSK63A-MDSK10-75 3.0-10.0 MDSK10 49 75 27.5 HSK63A
HSK63A-MDSK10-90 3.0-10.0 MDSK10 31-40 90 27.5 HSK63A
HSK63A-MDSK13-105 3.0-13.0 MDSK13 31-54 105 33 HSK63A
HSK63A-MDSK13-120 3.0-13.0 MDSK13 31-54 120 33 HSK63A
HSK63A-MDSK13-135 3.0-13.0 MDSK13 31-54 135 33 HSK63A
HSK63A-MDSK13-80 3.0-13.0 MDSK13 54 80 33 HSK63A
HSK63A-MDSK13-90 3.0-13.0 MDSK13 64 90 33 HSK63A
HSK63A-MDSK16-105 3.0-16.0 MDSK16 45-60 105 40 HSK63A
HSK63A-MDSK16-120 3.0-16.0 MDSK16 45-60 120 40 HSK63A
HSK63A-MDSK16-135 3.0-16.0 MDSK16 45-60 135 40 HSK63A
HSK63A-MDSK16-80 3.0-16.0 MDSK16 54 80 40 HSK63A
HSK63A-MDSK16-90 3.0-16.0 MDSK16 64 90 40 HSK63A
HSK63A-MDSK20-105 4.0-20.0 MDSK20 79 105 48 HSK63A
HSK63A-MDSK20-120 4.0-20.0 MDSK20 47-70 120 48 HSK63A
HSK63A-MDSK20-135 4.0-20.0 MDSK20 47-70 135 48 HSK63A
HSK63A-MDSK20-90 4.0-20.0 MDSK20 64 90 48 HSK63A
HSK63A-MDSK6-105 3.0-6.0 MDSK6 21-35 105 19.5 HSK63A
HSK63A-MDSK6-120 3.0-6.0 MDSK6 21-35 120 19.5 HSK63A
HSK63A-MDSK6-75 3.0-6.0 MDSK6 21-28 75 19.5 HSK63A
HSK63A-MDSK6-90 3.0-6.0 MDSK6 21-35 90 19.5 HSK63A
NBT30-MDSK10-50 3.0-10.0 MDSK10 30-50 50 27.5 NBT30
NBT30-MDSK10-60 3.0-10.0 MDSK10 30-50 60 27.5 NBT30
NBT30-MDSK10-75 3.0-10.0 MDSK10 30-50 75 27.5 NBT30
NBT30-MDSK10-90 3.0-10.0 MDSK10 30-50 90 27.5 NBT30
NBT30-MDSK13-60 3.0-13.0 MDSK13 31-43 60 33 NBT30
NBT30-MDSK13-75 3.0-13.0 MDSK13 31-60 75 33 NBT30
NBT30-MDSK13-90 3.0-13.0 MDSK13 31-60 90 33 NBT30
NBT30-MDSK16-75 3.0-16.0 MDSK16 45-70 75 40 NBT30
NBT30-MDSK16-75 3.0-16.0 MDSK16 45-60 75 40 NBT30
NBT30-MDSK6-50 3.0-6.0 MDSK6 21-35 50 19.5 NBT30
NBT30-MDSK6-60 3.0-6.0 MDSK6 21-35 60 19.5 NBT30
NBT30-MDSK6-75 3.0-6.0 MDSK6 21-35 75 19.5 NBT30
NBT30-MDSK6-90 3.0-6.0 MDSK6 21-35 90 19.5 NBT30
NBT40-MDSK10-105 3.0-10.0 MDSK10 30-50 105 27.5 NBT40
NBT40-MDSK10-120 3.0-10.0 MDSK10 30-50 120 27.5 NBT40
NBT40-MDSK10-150 3.0-10.0 MDSK10 30-50 150 27.5 NBT40
NBT40-MDSK10-60 3.0-10.0 MDSK10 30-50 60 27.5 NBT40
NBT40-MDSK10-75 3.0-10.0 MDSK10 30-50 75 27.5 NBT40
NBT40-MDSK10-90 3.0-10.0 MDSK10 30-50 90 27.5 NBT40
NBT40-MDSK13-105 3.0-13.0 MDSK13 31-60 105 33 NBT40
NBT40-MDSK13-120 3.0-13.0 MDSK13 31-60 120 33 NBT40
NBT40-MDSK13-15 3.0-13.0 MDSK13 31-60 150 33 NBT40
NBT40-MDSK13-180 3.0-13.0 MDSK13 31-60 180 33 NBT40
NBT40-MDSK13-65 3.0-13.0 MDSK13 31-60 65 33 NBT40
NBT40-MDSK13-75 3.0-13.0 MDSK13 31-60 75 33 NBT40
NBT40-MDSK13-90 3.0-13.0 MDSK13 31-60 90 33 NBT40
NBT40-MDSK16-105 3.0-16.0 MDSK16 45-70 105 40 NBT40
NBT40-MDSK16-120 3.0-16.0 MDSK16 45-70 120 40 NBT40
NBT40-MDSK16-150 3.0-16.0 MDSK16 45-70 150 40 NBT40
NBT40-MDSK16-65 3.0-16.0 MDSK16 45-60 65 40 NBT40
NBT40-MDSK16-75 3.0-16.0 MDSK16 45-70 75 40 NBT40
NBT40-MDSK16-90 3.0-16.0 MDSK16 45-70 90 40 NBT40
NBT40-MDSK20-105 4.0-20.0 MDSK20 50-73 105 48 NBT40
NBT40-MDSK20-120 4.0-20.0 MDSK20 50-73 120 48 NBT40
NBT40-MDSK20-75 4.0-20.0 MDSK20 50-73 75 48 NBT40
NBT40-MDSK20-90 4.0-20.0 MDSK20 50-73 90 48 NBT40
NBT40-MDSK6-105 3.0-6.0 MDSK6 21-35 105 19.5 NBT40
NBT40-MDSK6-120 3.0-6.0 MDSK6 21-35 120 19.5 NBT40
NBT40-MDSK6-60 3.0-6.0 MDSK6 21-35 60 19.5 NBT40
NBT40-MDSK6-75 3.0-6.0 MDSK6 21-35 75 19.5 NBT40
NBT40-MDSK6-90 3.0-6.0 MDSK6 21-35 90 19.5 NBT40
NBT50-MDSK10-105 3.0-10.0 MDSK10 30-50 105 27.5 NBT50
NBT50-MDSK10-120 3.0-10.0 MDSK10 30-50 120 27.5 NBT50
NBT50-MDSK10-135 3.0-10.0 MDSK10 30-50 135 27.5 NBT50
NBT50-MDSK10-165 3.0-10.0 MDSK10 30-50 165 27.5 NBT50
NBT50-MDSK10-195 3.0-10.0 MDSK10 30-50 195 27.5 NBT50
NBT50-MDSK13-105 3.0-13.0 MDSK13 31-60 105 33 NBT50
NBT50-MDSK13-120 3.0-13.0 MDSK13 31-60 120 33 NBT50
NBT50-MDSK13-135 3.0-13.0 MDSK13 31-60 135 33 NBT50
NBT50-MDSK13-165 3.0-13.0 MDSK13 31-60 165 33 NBT50
NBT50-MDSK13-195 3.0-13.0 MDSK13 31-60 195 33 NBT50
NBT50-MDSK16-105 3.0-16.0 MDSK16 45-70 105 40 NBT50
NBT50-MDSK16-120 3.0-16.0 MDSK16 45-70 120 40 NBT50
NBT50-MDSK16-135 3.0-16.0 MDSK16 45-70 135 40 NBT50
NBT50-MDSK16-165 3.0-16.0 MDSK16 45-70 165 40 NBT50
NBT50-MDSK16-195 3.0-16.0 MDSK16 45-70 195 40 NBT50
NBT50-MDSK20-105 4.0-20.0 MDSK20 47-80 105 48 NBT50
NBT50-MDSK20-135 4.0-20.0 MDSK20 47-80 135 48 NBT50
NBT50-MDSK20-165 4.0-20.0 MDSK20 47-80 165 48 NBT50
NBT50-MDSK20-195 4.0-20.0 MDSK20 47-80 195 48 NBT50
NBT50-MDSK25-105 8.0-25.4 MDSK25 55-85 105 55 NBT50
NBT50-MDSK25-135 8.0-25.4 MDSK25 55-85 135 55 NBT50
NBT50-MDSK25-165 8.0-25.4 MDSK25 55-85 165 55 NBT50
NBT50-MDSK25-195 8.0-25.4 MDSK25 55-85 195 55 NBT50
NBT50-MDSK6-105 3.0-6.0 MDSK6 21-35 105 19.5 NBT50
NBT50-MDSK6-120 3.0-6.0 MDSK6 21-35 120 19.5 NBT50
NIT40N-MDSK10-105 3.0-10.0 MDSK10 30-50 105 27.5 NIT40N
NIT40N-MDSK10-120 3.0-10.0 MDSK10 30-50 120 27.5 NIT40N
NIT40N-MDSK10-150 3.0-10.0 MDSK10 30-50 150 27.5 NIT40N
NIT40N-MDSK10-180 3.0-10.0 MDSK10 30-50 180 27.5 NIT40N
NIT40N-MDSK10-60 3.0-10.0 MDSK10 30-50 60 27.5 NIT40N
NIT40N-MDSK10-75 3.0-10.0 MDSK10 30-50 75 27.5 NIT40N
NIT40N-MDSK10-90 3.0-10.0 MDSK10 30-50 90 27.5 NIT40N
NIT40N-MDSK13-105 3.0-13.0 MDSK13 31-60 105 33 NIT40N
NIT40N-MDSK13-120 3.0-13.0 MDSK13 31-60 120 33 NIT40N
NIT40N-MDSK13-150 3.0-13.0 MDSK13 31-60 150 33 NIT40N
NIT40N-MDSK13-180 3.0-13.0 MDSK13 31-60 180 33 NIT40N
NIT40N-MDSK13-65 3.0-13.0 MDSK13 31-60 65 33 NIT40N
NIT40N-MDSK13-75 3.0-13.0 MDSK13 31-60 75 33 NIT40N
NIT40N-MDSK13-90 3.0-13.0 MDSK13 31-60 90 33 NIT40N
NIT40N-MDSK16-105 3.0-16.0 MDSK16 45-70 105 45-70 NIT40N
NIT40N-MDSK16-120 3.0-16.0 MDSK16 45-70 120 40 NIT40N
NIT40N-MDSK16-150 3.0-16.0 MDSK16 45-70 150 40 NIT40N
NIT40N-MDSK16-180 3.0-16.0 MDSK16 45-70 180 40 NIT40N
NIT40N-MDSK16-65 3.0-16.0 MDSK16 45-60 65 40 NIT40N
NIT40N-MDSK16-75 3.0-16.0 MDSK16 45-70 75 40 NIT40N
NIT40N-MDSK16-90 3.0-16.0 MDSK16 45-70 90 40 NIT40N
NIT40N-MDSK20-105 4.0-20.0 MDSK20 50-73 105 48 NIT40N
NIT40N-MDSK20-120 4.0-20.0 MDSK20 50-73 120 48 NIT40N
NIT40N-MDSK20-75 4.0-20.0 MDSK20 50-73 75 48 NIT40N
NIT40N-MDSK20-90 4.0-20.0 MDSK20 50-73 90 48 NIT40N
NIT40N-MDSK6-105 3.0-6.0 MDSK6 21-35 105 19.5 NIT40N
NIT40N-MDSK6-120 3.0-6.0 MDSK6 21-35 120 19.5 NIT40N
NIT40N-MDSK6-60 3.0-6.0 MDSK6 21-35 60 19.5 NIT40N
NIT40N-MDSK6-75 3.0-6.0 MDSK6 21-35 75 19.5 NIT40N
NIT40N-MDSK6-90 3.0-6.0 MDSK6 21-35 90 19.5 NIT40N
NIT50-MDSK10-105 3.0-10.0 MDSK10 30-50 105 27.5 NIT50
NIT50-MDSK10-120 3.0-10.0 MDSK10 30-50 120 27.5 NIT50
NIT50-MDSK10-135 3.0-10.0 MDSK10 30-50 135 27.5 NIT50
NIT50-MDSK10-165 3.0-10.0 MDSK10 30-50 165 27.5 NIT50
NIT50-MDSK10-195 3.0-10.0 MDSK10 30-50 195 27.5 NIT50
NIT50-MDSK13-105 3.0-13.0 MDSK13 31-60 105 33 NIT50
NIT50-MDSK13-120 3.0-13.0 MDSK13 31-60 120 33 NIT50
NIT50-MDSK13-135 3.0-13.0 MDSK13 31-60 135 33 NIT50
NIT50-MDSK13-165 3.0-13.0 MDSK13 31-60 165 33 NIT50
NIT50-MDSK13-195 3.0-13.0 MDSK13 31-60 195 33 NIT50
NIT50-MDSK16-105 3.0-16.0 MDSK16 45-70 105 40 NIT50
NIT50-MDSK16-120 3.0-16.0 MDSK16 45-70 120 40 NIT50
NIT50-MDSK16-135 3.0-16.0 MDSK16 45-70 135 40 NIT50
NIT50-MDSK16-165 3.0-16.0 MDSK16 45-70 165 40 NIT50
NIT50-MDSK16-195 3.0-16.0 MDSK16 45-70 195 40 NIT50
NIT50-MDSK20-105 4.0-20.0 MDSK20 47-80 105 48 NIT50
NIT50-MDSK20-135 4.0-20.0 MDSK20 47-80 135 48 NIT50
NIT50-MDSK20-165 4.0-20.0 MDSK20 47-80 165 48 NIT50
NIT50-MDSK20-195 4.0-20.0 MDSK20 47-80 195 48 NIT50
NIT50-MDSK25-105 8.0-25.4 MDSK25 55-85 105 55 NIT50
NIT50-MDSK25-135 8.0-25.4 MDSK25 55-85 135 55 NIT50
NIT50-MDSK25-165 8.0-25.4 MDSK25 55-85 165 55 NIT50
NIT50-MDSK25-195 8.0-25.4 MDSK25 55-85 195 55 NIT50
NIT50-MDSK6-105 3.0-6.0 MDSK6 21-35 105 19.5 NIT50
NIT50-MDSK6-120 3.0-6.0 MDSK6 21-35 120 19.5 NIT50
NIT50-MDSK6-135 3.0-6.0 MDSK6 21-35 135 19.5 NIT50
