Slim Chuck

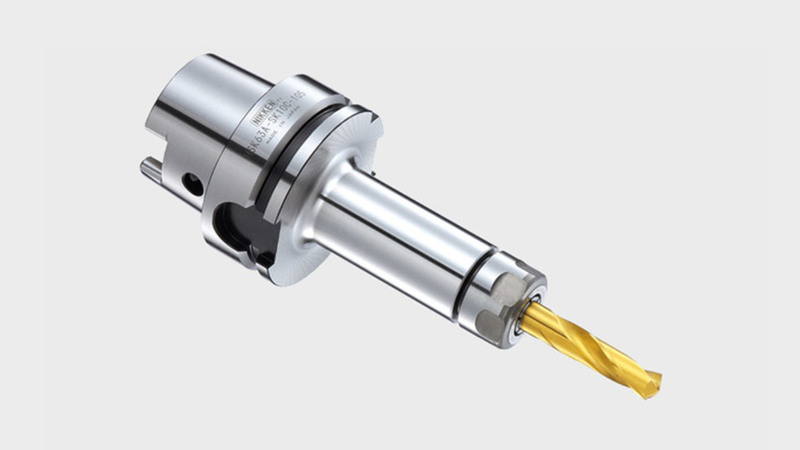

Lo Slim Chuck NIKKEN è la nostra soluzione standard e precisa di mandrino a pinza.

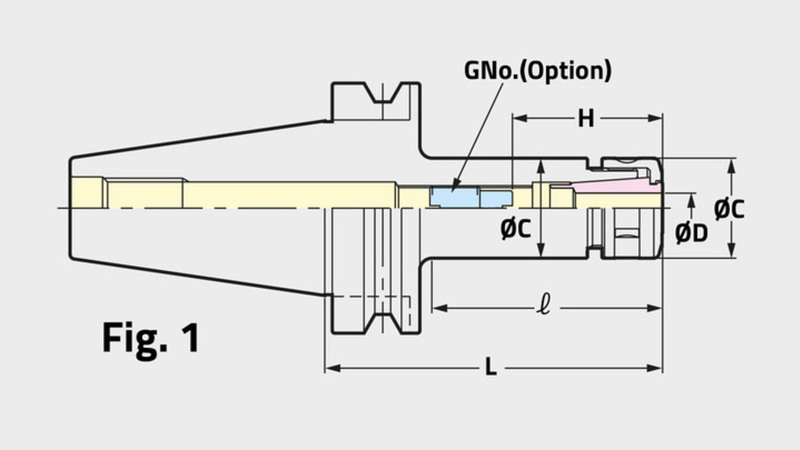

La costruzione è composta da tre componenti: il corpo principale / gambo con sottile filettatura esterna rivestita in molibdeno e foro pinza interno, un dado di serraggio esterno con cuscinetto TiN (tecnologia esclusiva NIKKEN), filettatura rettificata con rivestimento interno speciale e, infine, una pinza di precisione. Sia la pinza che il corpo presentano una conicità di 8° estremamente precisa. Le soluzioni della concorrenza (sistemi ER e simili) sono normalmente basate su una conicità della pinza di 16°, quindi garantiscono meno della metà della precisione e della capacità di presa del nostro Slim Chuck.

Il funzionamento è molto semplice. La pinza viene caricata nel dado prima che le due parti siano avvitate sul gambo principale / del corpo del porta utensile. L'utensile da taglio viene quindi caricato nel foro della pinza alla lunghezza richiesta prima di serrare in senso orario. Normalmente, iniziando a mano, e poi con l'apposita chiave, questa rotazione fa salire il dado lungo il filetto del supporto e, in modo molto efficace e preciso, fa collassare la pinza per afferrare e trattenere l'utensile da taglio. È facile capire quando lo Slim Chuck è serrato correttamente, tuttavia, se si preferisce, sono disponibili chiavi dinamometriche per ottenere la nostra coppia di serraggio assoluta, consigliata per ogni formato di Slim Chuck.

Lo Slim Chuck è adatto a tutte le lavorazioni, grazie alla disponibilità di varie misure e alle diverse lunghezze e configurazioni dello stelo. La forma del corpo dello Slim Chuck è disponibile in due configurazioni: SK parallela standard e SKT conica esterna. Questi garantiscono la massima versatilità per soddisfare gran parte delle applicazioni e dei requisiti tecnici.

Il campo di applicazione dello Slim Chuck può essere esteso anche al Multi-Lock, utilizzando lo Slim Chuck "straight shank" in combinazione con un Multi-Lock che, in questo modo, diventa un supporto di base rigido e affidabile.

Come è comune per diversi prodotti, lo Slim Chuck standard presenta una ghiera dentellata che richiede una chiave a uncino. La variante "ad alta velocità" presenta una ghiera liscia e la chiave è con rulli ed è denominata "GH Handle". A differenza del Multi-Lock, lo Slim Chuck richiede assolutamente una pinza. La pinza deve essere montata sulla ghiera prima del serraggio (il serraggio diretto non è possibile).

Lo Slim Chuck è disponibile in 6 misure, a seconda del codolo dell'utensile:

• SK6 - per diametri da 0,7 mm a 6,0 mm.
• SK10 - per diametri da 1,75 mm a 10,0 mm.
• SK13 - per diametri da 2,75 mm a 13,0 mm.
• SK16 - per diametri da 2,75 mm a 16,0 mm.
• SK20 - per diametri da 3,5 mm a 20,0 mm.
• SK25 - per diametri da 7,5 mm a 25,4 mm.

Lo Slim Chuck dispone attualmente di 4 tipi di pinze da 8° tra cui scegliere per definire la precisione che il controllo del refrigerante. Essi sono:

• Pinza standard - Esempio SK16-16 (compressione massima di 0,5 mm e precisione di 5 micron).
• Pinza di precisione - Esempio SK16-16P (collasso massimo di 0,5 mm e precisione di 3 micron).
• Pinza di fresatura - Esempio SK16-16A (nessun collasso e precisione di 3 micron).
• NOVITÀ Pinza refrigerante sigillata meccanicamente - Esempio SK16-16AC (Progettata per frese per fori refrigerante. Nessun cedimento e precisione di 3 micron).

Le pinze SK standard, di precisione e di fresatura possono essere utilizzate anche in abbinamento al nostro sistema "Jetter". Selezionando il dado e il cappuccio "Jetter" appropriati è possibile controllare l'alimentazione del refrigerante in base al tipo di lavorazione, a seconda del tipo e dei requisiti della fresa.
