Le soluzioni standard di portautensili NIKKEN, a seconda della combinazione selezionata, possono garantire e fornire un runout sul tagliente di tre micron a quattro volte il diametro della fresa. Questa capacità fornisce prestazioni, affidabilità e durata dell'utensile ottimali per qualsiasi lavorazione o materiale.

Tuttavia, se consideriamo tale capacità a una lunghezza utensile al di fuori di questi parametri o su un vecchio mandrino della macchina, una precisione originale di tre micron viene scalata e aumentata proporzionalmente su qualsiasi distanza estesa più di quattro volte il diametro (ovviamente l'errore risultante è molto maggiore per soluzioni meno precise). La conseguenza di questa situazione, se non controllata, può essere una diminuzione dannosa sia per la vita utensile che per le prestazioni - una situazione che nessuno vuole!

NIKKEN ha sviluppato e introdotto ZERO-FIT per contrastare questo problema e consentire di controllare e mantenere con precisione il run-out fisico a qualsiasi lunghezza. Questo controllo migliora sia la durata dell'utensile che la finitura superficiale della parte o del componente.

  • Due scelte - Una soluzione

    Disponibile nelle configurazioni Multi-Lock (CZF) e Slim Chuck (SZF).

  • Regolazione semplice e precisa

    Controllo assoluto dell'eccentricità del tagliente.

  • Anello bilanciato con camma

    Disponibile con design a camma singola o tripla per una precisione perfetta.

  • Versatile 0" adattamento della precisione

    O nel presetter utensile o direttamente nel mandrino della macchina.

  • Miglioramento istantaneo della durata dell'utensile

    5 volte maggiore quando +20 micron viene ridotto a 3 micron!

  • Adatto anche per tavole rotanti NIKKEN

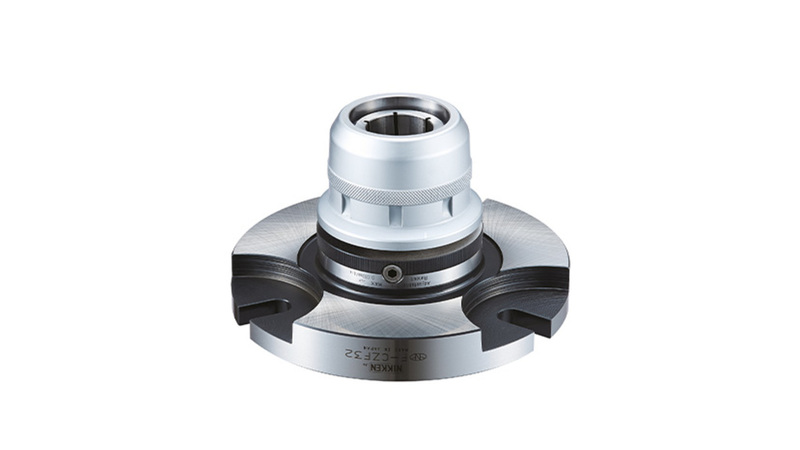

    Opzioni di stile della flangia disponibili per il montaggio del frontalino. "

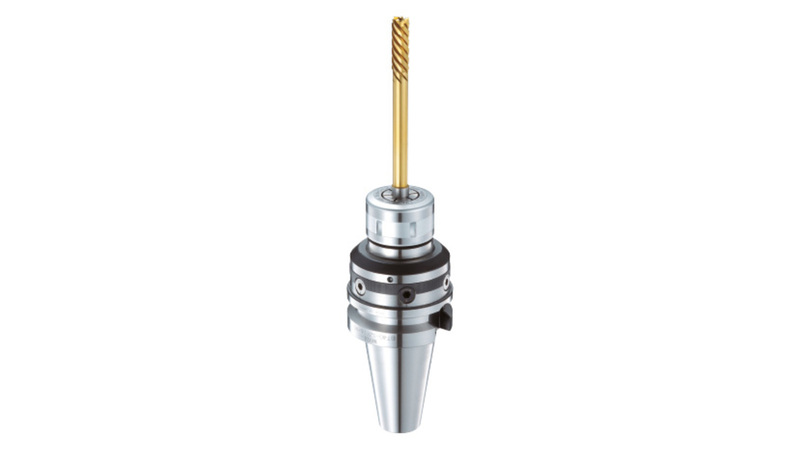

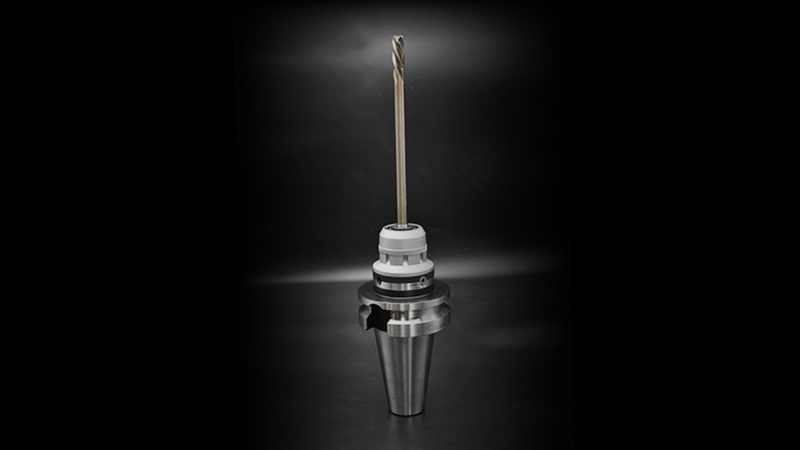

La soluzione Zero-Fit è disponibile in due delle nostre soluzioni di portautensili leader di mercato. Il mandrino di fresatura Multi-Lock (CZF) e il mandrino a pinza a 8 gradi Slim Chuck (SZF). Entrambi sono dotati di un anello di regolazione bilanciato con precisione con un sistema di camme interne che fornisce una regolazione fisica fino a 50 micron di diametro. Per il Multi-Lock l'anello di regolazione è montato direttamente dietro l'anello del naso che presenta un diametro di contatto maggiore e per lo Slim Chuck, l'anello si trova direttamente davanti alla flangia a "V". Entrambi i sistemi funzionano esattamente allo stesso modo: viene misurato il run-out iniziale, l'anello della camma viene ruotato fino al punto di errore massimo e quindi la camma viene avanzata per ridurre della metà il valore misurato.

SCARICA IL CATALOGO ZERO-FIT

(PDF - 3.55 MB)

Zero-Fit è disponibile con camma di regolazione singola o, in opzione, con camma a 3 punti. La soluzione a 3 punti fornisce una 'camma principale' centrale per la regolazione iniziale e poi due camme aggiuntive a sinistra ea destra del master per un'ulteriore regolazione fine della precisione (l'opzione a 3 punti non è disponibile per tutti i supporti Zero-Fit - per favore controlla per maggiori informazioni).

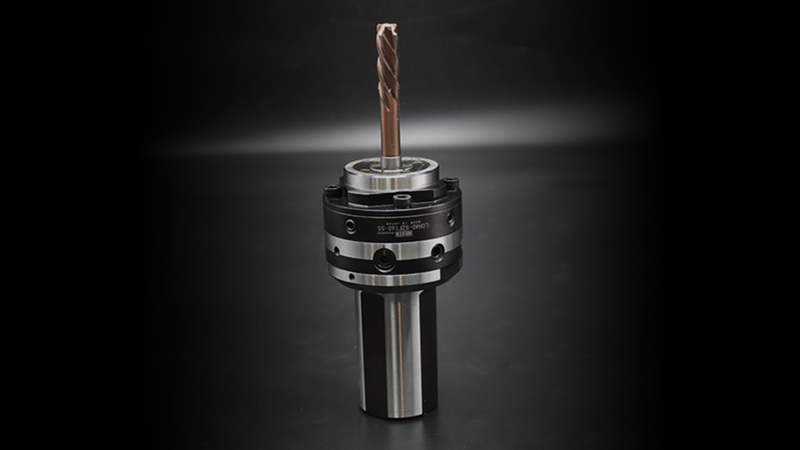

Una recente innovazione aggiunta alla gamma Zero-Fit è la soluzione Zero-Zero. Progettata specificamente per torni e torni CNC che utilizzano le torrette Zero-Zero, questa soluzione migliora ulteriormente la regolazione e l'eliminazione degli errori.

Il supporto non fornisce solo la regolazione radiale del run-out, allo stesso modo dello Zero-Fit, ma dispone anche di un sistema di regolazione assiale unico, per consentire di registarre al meglio qualsiasi disallineamento tra la linea centrale della torretta e quella dell'asse del mandrino.
