Il preset E236N è una macchina "entry level",  indicata a tutti coloro che vogliono provare l'esperienza di presettaggio per la prima volta.

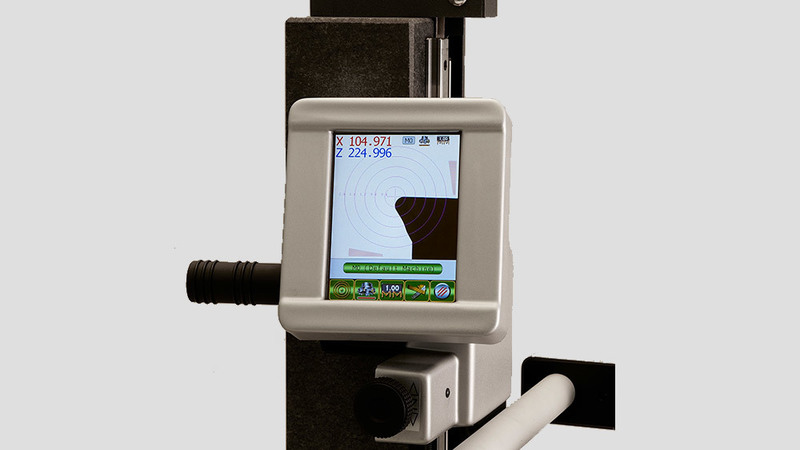

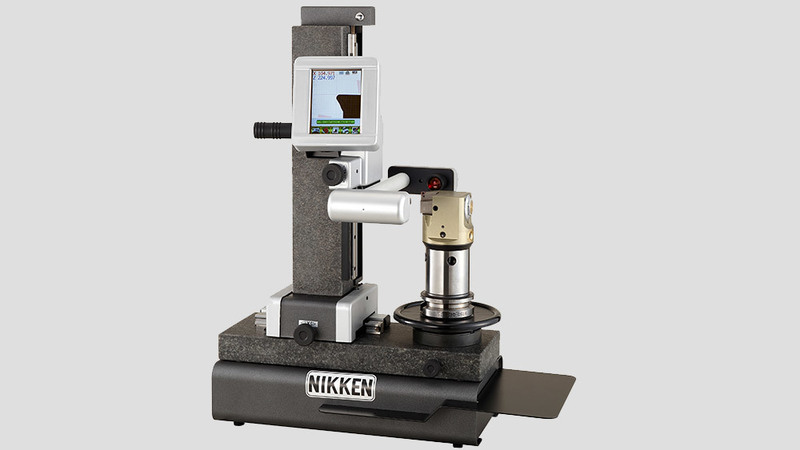

E236N è una macchina da banco con base e colonna in granito naturale, struttura in acciaio inossidabile e design ergonomico combinati con un touch screen LCD TFT da 5,7". Questo sistema fornisce il pieno controllo da parte dell'operatore: tutte le funzioni sono presenti in un'unica schermata che, attraverso un menu ad icone facile ed intuitivo, consente una semplicità operativa e funzionale seconda a nessuno.

  • Il sistema portautensili è composto da un unico elemento, eliminando l'utilizzo di adattatori e quindi evitando di introdurre errori di accoppiamento.

  • Lavorando tramite il sistema DNC, il software DPP converte i dati utensile misurati e li trasforma in linguaggio CNC per il caricamento diretto nel controllo numerico della macchina e nelle pagine di offset utensile associate.

  • Caratterizzato da una base e una colonna in granito naturale, con un monitor touch screen LCD TFT a colori da 5,7".

Sistema portautensili

Il portamandrino rotante è intercambiabile per ogni tipo di attacco mandrino ed è composto da un unico elemento, eliminando l'utilizzo di adattatori e quindi evitando di introdurre errori di accoppiamento.

Pacchetto software

Con E236N è incluso il nostro pacchetto software DPP. Lavorando tramite il sistema DNC, il software DPP converte i dati utensile misurati e li trasforma in linguaggio macchina per il caricamento diretto nel controllo numerico della macchina e nelle pagine di offset utensile associate (i primi 20 utilizzi sono gratutiti - chiavetta opzionale)

Catalogo generale

(PDF - 61.1 MB)

E236N Fact Sheet

(PDF - 182 KB)

CARATTERISTICHE TECNICHE

VERSIONI
- mandrino rotante "INTERCAMBIABILE" ISO/BT 40, 50 / HSK / VDI
- mandrino rotante "FISSO" ISO 40, 50

Campo di misura: asse X 130 mm (diametro 260 mm)
Campo di misura: asse Z 360 mm
Risoluzione di misura asse X 0.001 mm
Risoluzione di misura asse Z 0.001 mm
Elettronica di gestione con processore RISC 32 bit e sistema di visione integrato
Sensore di immagine C-MOS risoluzione 0.001 mm
Obiettivo telecentrico ed illuminatore LED
Area inquadrata 5 x 5 mm ca
lngrandimenti 20X ca
Display grafico TFT colori LCD 5,7' (dimensione immagine 90x120 mm) a matrice di punti retroilluminato LED
Full touch screen per tutte le funzioni del presetter
Software organizzato in menù rappresentati da icone sul display
Visualizzazione raggio/diametro, mm/inch, abs/incr
Possibilità di misurazione con autocollimazione su tutto lo schermo
Barre di controllo messa a fuoco asse X e asse Z
Ciclo di calcolo automatico raggio e angolo inserto
Gestione nr. 9 origini macchina numeriche
Gestione nr. 9 tabelle utensili numeriche
Memorizzazione per ogni correttore utensile di T, Lx, Lz, Raggio inserto
Memorizzazione dati su memoria flash
Porta USB per connessione con PC (Windows OS)
Possibilità di aggiornare il Bios dell'elettronica attraverso la porta USB
Alimentazione 24Vcc con alimentatore esterno fornito di serie

OPZIONI
- Stampante minietichettatrice.
- Portamandrini intercambiabili ISO/BT/HSK/VDI.
- Software DPP - Data Post Processing: il generatore universale di post-processor, consente la generazione di file correttore utensile nel formato di oltre
50 CNC. Gestisce con semplicità funzioni di backup e restore di origini macchina e liste utensili

- DIMENSIONI
- Lunghezza: 512 mm, altezza: 827 mm, profondità: 406 mm peso: 45 kg.

E236+
Misura asse X (Diametro) 260
Misura asse Z (Lunghezza) 360
Base e colonna in granito naturale
Portamandrino intercambiabile
Visualizzazione asse C corpo mandrino e portamandrino
Errore di concetricità massimo del portamandrino intercambiabile 2µm
Rotazione automatica del mandrino
Index mandrino in quattro posizioni angolari: 0°-90°-180°-270°
Freno rotazione mandrino Manual
Sistema di identificazione mandrino (riconoscimento NFC)
Sistema di bloccaggio Manual
Funzione ispezione utensile
Sistema tripla telecamera Elbo Controlli NIKKEN (ispezione tagliente)
Risoluzione sistema telecamera principale 1µm
Campo di misura sistema di visione Elbo Controlli NIKKEN (sensore C-MOS area inquadrata) 5mm x 5mm
Campo di misura sistema di visione doppia telecamera (area inquadrata)
Ingrandimento telecamera principale 20X
Ingrandimento sistema doppia telecamera
Risoluzione assi riga ottica certificata Elbo Controlli NIKKEN 1µm
Risoluzione assi riga ottica GS371 in granito naturale certificata Elbo Controlli NIKKEN
Monitor touch screen (interfaccia operatore) TFT 7"
Tastiera e mouse
Elettronica/Processore RISC 32bit
Firmware/Sistema Operativo Elbo NIKKEN
Archivio dati FLASH
Tool manager software ELBO CONTROLLI NIKKEN TD236+
Gestione set utensili e generatore universle Post Processor
Creazione e importazine file DXF
Predisposizone per lettura / scrittura Balluff (hardware Balluff richiesto)?
Predisposizone per TID Elbo Controli NIKKEN?
Predisposizone per TP32 Elbo Controli NIKKEN?
Predisposizone per IS "Soluzione Integrata" Elbo Controli NIKKEN con doppio monitor e doppio sistema operativo (opzione)?
