Preset E460N

Il preset E460N è stata sviluppata come macchina di livello intermedio per la nostra nuova generazione di macchine di presettaggio utensili.

La sezione trasversale e le dimensioni incrementate della colonna conferiscono maggiore stabilità fino a 600 mm, anche dovuta a guide e pattini aggiornati. Il freno meccanico della movimentazione asse e il sistema di controllo sono stati completamente ridisegnati rispetto al modello precedente. Inoltre, i pulsanti e il pannello operatore originali sono stati sostituiti da un monitor touch screen che si trova lontano dalla telecamera e dalla colonna.

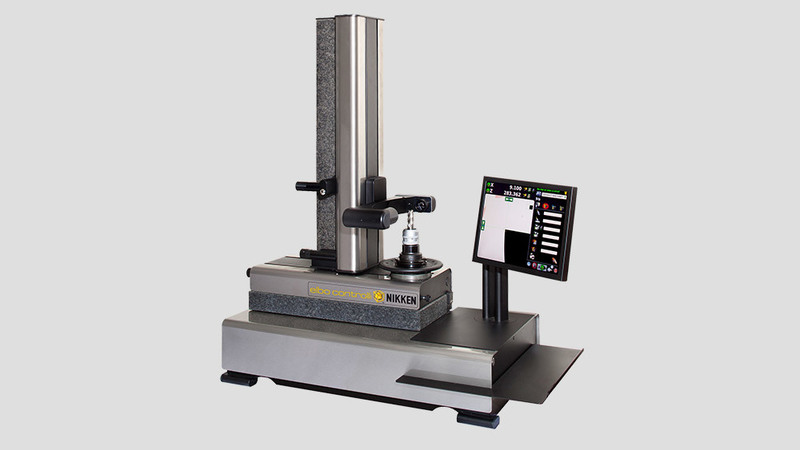

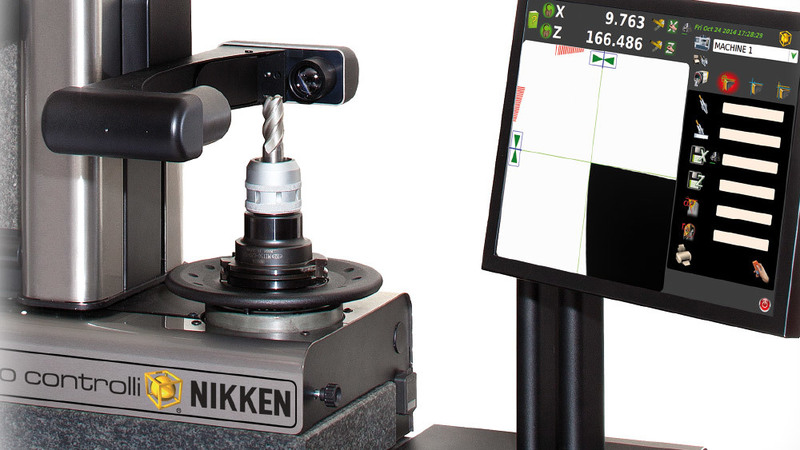

Progettato per essere montato su banco, E460N è equipaggiato con base e colonna in granito naturale, struttura in acciaio inossidabile e design ergonomico combinato con un monitor touch screen a colori TFT da 15". Il touch screen offre all'operatore il pieno controllo della macchina e la selezione di opzioni e funzioni tramite un sistema di menu ad icone intuitivo: la nuova elettronica offre una semplicità operativa e funzionale che non è seconda a nessuno. Una delle principali novità del preset E460N è la possibilità di ruotare il mandrino / utensile di 360 gradi e il presetter salva e visualizza automaticamente il raggio / diametro e la lunghezza massimi dell'utensile.

Post Processor

Il sistema include anche il software Post Processor che consente di convertire istantaneamente gli offset utensile nel linguaggio macchina corretto per adattarsi a numerosi controlli numerici delle macchine utensili CNC. A differenza di sistemi simili, sono inclusi nel sistema numerosi formati Post Processor. Tutti i formati possono essere personalizzati e modificati per soddisfare i requisiti delle singole macchine.

Sistema portautensili

Il portamandrino rotante è intercambiabile per ogni tipo di attacco mandrino ed è composto da un unico elemento (compatibile con il modello precedente E450N), eliminando l'utilizzo di adattatori e quindi evitando di introdurre errori di accoppiamento. E460N è dotato di un sistema di bloccaggio a vuoto per la posizione corretta dell'utensile all'interno del mandrino.

CARATTERISTICHE TECNICHE

Campo di misura: diametro max 400 mm (raggio 200 mm); altezza max 600 mm.

Bloccaggio utensili con sistema VACUUM.

Equipaggiamento meccanico, elettronico e ottico standard:

• Base e colonna in granito naturale per garantire la massima precisione: max errore linearità 2 μm/m certificazione. con livella elettronica millesimale Taylor Hobson ris.1 μm/m. Trasduttori lineari in vetro ottico.
• ELBO CONTROLLI NIKKEN tipo AS 371 certificate HP laser: risoluzione assi: X = 1 μm, Z = 1 μm.
• Struttura macchina in acciaio alta resistenza meccanica e inalterabilità nel tempo.
• Portamandrino rotante intercambiabile ISO/BT/HSK/VDI … etc. (da specificare) massimo errore run-out < 2 μm.
• Guide lineari: 2 guide asse X; 1 guida asse Z.
• Pattini (4) a doppio ricircolo di sfere lubrificati a vita.
• Freno meccanico manuale della rotazione del portamandrino intercambiabile.
• Spirale di Archimede a carico costante per contro reazione forza di gravità masse mobili.

Sistema di visione per misura utensili ed ispezione tagliente composta da:

• Sensore C-MOS area immagine inquadrata 6,4 x 6,4 mm.
• Ingrandimenti 30X.
• Obiettivo bi-telecentrico.
• Doppietti lenti a basso F/Number per eliminare l’errore cerchio di nitidezza.
• Illuminatore: episc. lente toroidale e led rossi circolari; diasc. led puntiforme rosso.

Interfaccia Operatore macchina attraverso:

• Monitor Touch Screen TFT 15”.
• Processore Intel I3 Quad Core.
• Sistema operativo UBUNTU LINUX 14.04 LTS.
• Memorizzazione dati su disco allo stato solido SSD.
• Gestione blocco assi X e Z ad una velocità di traslazione inferiore a 2 mm/sec.

Software standard:

• Interfaccia operatore-macchina semplice e intuitiva grazie a tutte le funzioni presenti in un’unica schermata.
• Facilità d’uso grazie al touchscreen integrato.
• Gestione origini macchine CNC e adattatori.
• Creazione liste utensili e/o singolo utensile.
• Cambio assegnazione origine macchina CNC automatico.
• Set utensili e generatore universale Post Processor.
• Report di stampa liste utensili.
• Gestione misure teoriche e tolleranze.
• Protezione antipolvere nel periodo di inutilizzo.

Ingombri: L = 1070 mm, H = 1140 mm, P = 595 mm. Peso netto: 135 kg.
