Il nostro preset E46LTW è stato recentemente riprogettato, ergonomico e basato a terra.

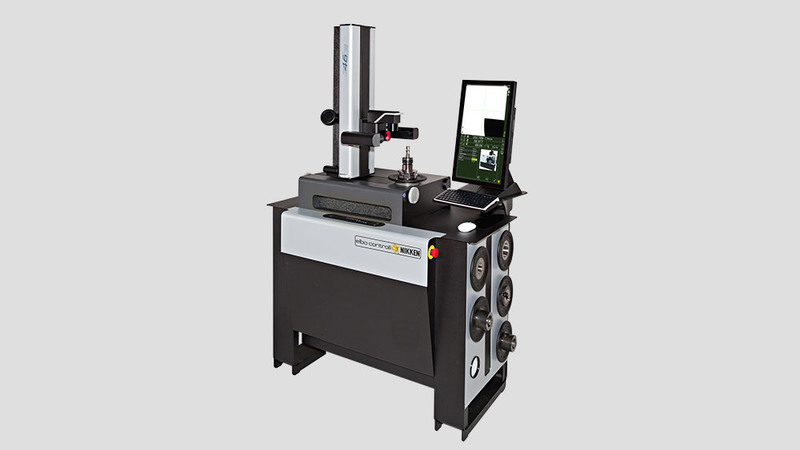

Il NUOVO E46LTW è equipaggiato con base e colonna in granito naturale, di dimensioni adeguate al fine di garantire la massima precisione, e struttura acciaio inossidabile. Inoltre, E46LTW è dotato di monitor touch-screen HD da 22". Il monitor è montato verticalmente per una migliore visualizzazione. Il layout dello schermo, suddiviso in due sezioni distinte, e il design del software, basato su icone semplici ed intuitive, non solo mostra le immagini dell'utensile e del profilo correnti, ma consente l'accesso alla piena funzionalità del software e al sistema di gestione integrale dell'utensile.

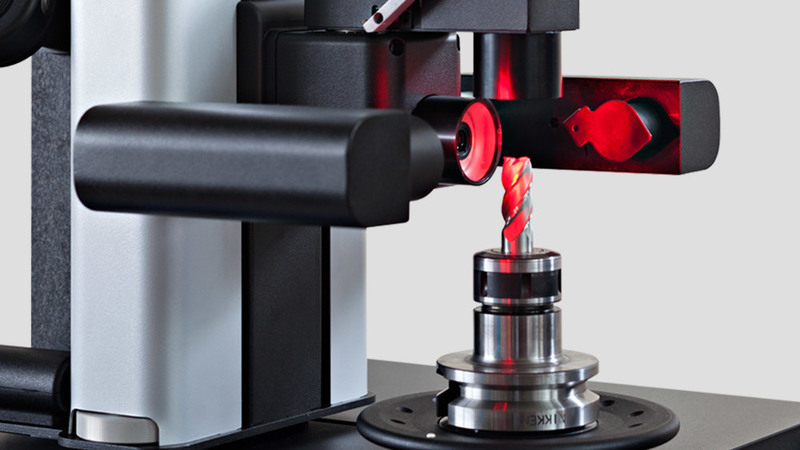

E46LTW è dotato di telecamera digitale (come sul modello E46L) ma con l'aggiunta di una seconda e terza telecamera, con supporto rotante di 90°, ad alta risoluzione (Ingrandimenti 60X , possibilità di zoom digitale 2x e 4x) per la visione frontale (testa) e laterale (petto) dell’utensile. Il sistema consente a costruttori e riaffilatori di utensili la misurazione di tutte le caratteristiche geometriche dell’utensile.
-
Il mandrino rotante porta utensile è intercambiabile per tutti i tipi di attacco macchina: HSK, ISO, attacco poligonale, BT, VDI, etc.
-
Dotato di diverse porte USB e 1 porta LAN, consentendo il trasferimento dei dati di offset utensile elaborati dal sistema di gestione degli utensili (tramite rete aziendale/scheda di memoria) al controllo numerico delle macchine utensili.
-
E46LTW è dotato del sistema di identificazione del portamandrino (SP-ID). Il sistema permette al preset di identificare il portamandrino e suggerisce le corrette origini macchina, ogni volta che il portamandrino viene cambiato.


Catalogo generale
(PDF - 61.1 MB)
CATALOGO E46LTW
(ZIP - 42.1 MB)
Preset E46LTW
(PDF - 220 KB)
CARATTERISTICHE TECNICHE
Campo di misura: diametro max 320 mm (raggio 160 mm); altezza max 600 mm.
Equipaggiamento meccanico, elettronico e ottico standard:
- Base e colonna in granito naturale per garantire la massima precisione: max errore linearità 2 μm/m certificazione con livella elettronica millesimale Taylor Hobson ris.1 μm/m.
- Trasduttori lineari in vetro ottico ELBO CONTROLLI NIKKEN tipo AS 371 certificate HP laser: Risoluzione assi: X = 1 μm, Z = 1 μm.
- Struttura macchina in acciaio alta resistenza meccanica e inalterabilità nel tempo, basata a terra con 3 appoggi fissi e 1 regolabile in acciaio.
- Portamandrino rotante intercambiabile ISO/BT/HSK/VDI … etc. (da specificare) massimo errore run-out < 2 μm.
- Index mandrino in quattro posizioni angolari: 0°-90°-180°-270°.
- Sistema identificazione portamandrino (SP-ID) con tecnologia NFC per il riconoscimento automatico del portamandrino dopo ogni cambio.
- Guide lineari: 2 guide asse X; 1 guida asse Z.
- Pattini (4) a doppio ricircolo di sfere lubrificati a vita.
- Bloccaggio utensili meccanico universale gestito via software (solo per utensili ISO).
- Freno pneumo-meccanico della rotazione del portamandrino con compensazione radiale della forza di serraggio: nessun errore di deviazione angolare asse.
- Spirale di Archimede a carico costante per contro reazione forza di gravità masse mobili.
Telecamera principale:
- Obiettivo bi-telecentrico.
- Doppietti lenti a basso F/Number per eliminare l’errore cerchio di nitidezza. Ingrandimenti 26X, possibilità di zoom digitale 2x e 4x.
- Sensore C-MOS 1,3 Mega pixels connessione USB 2.0 High speed.
- Area immagine inquadrata 10 x 10 mm (3 volte più grande dello standard).
- Illuminatore: episcopico lente toroidale e led rossi circolari. Diascopico led puntiforme rosso.
Seconda/terza telecamera:
- Obiettivi bi-telecentrici.
- Possibilita’ di riprendere l’utensile dall’alto (fronte) o di lato (petto). Grazie al supporto rotante di 90°, la telecamera dall’alto può essere rimossa per non intralciare le operazioni di misura. Ingrandimenti 60X , possibilità di zoom digitale 2x e 4x.
- Sensore C-MOS 1,3 Mega pixels connessione USB 2.0 High speed.
- Area immagine inquadrata 4 x 4 mm (3,9μm/pixel).
- Illuminatore: episcopico anulare a luce diffusa e bassa angolazione: riduzione dei riflessi causati dalla superificie utensile.
Interfaccia Operatore macchina attraverso:
- Monitor Touch Screen TFT 22” Full HD. Processore Intel I3 Quad Core.
- Sistema operativo UBUNTU LINUX 14.04 LTS. Memorizzazione dati su disco allo stato solido SSD.
- Gestione blocco assi X e Z con controllo massima velocità di traslazione 2 mm/sec. Quattro porte USB.
- 1 porta LAN.
Software standard:
- Interfaccia operatore-macchina semplice e intuitiva grazie a tutte le funzioni presenti in un’unica schermata (icone ISO 7000). Facilità d’uso grazie al touchscreen integrato.
- Gestione origini macchine CNC e adattatori.
- Creazione liste utensili e/o singolo utensile. Possibilità di creare formati personalizzti.
- Gestione misure teoriche e tolleranze.
- Set utensili e generatore universale Post Processor.
- Cambio assegnazione origine macchina CNC automatico.
- Report di stampa liste utensili.
- Importazione disegni in formato DXF sovrapponibili al profilo utensile.
- Acquisizione del profilo utensile esportabile in formato DXF.
- Predisposizione al funzionamento con infrastruttura TID per l’identificazione utensili con codice Datamatrix.
- Predisposizione al funzionamento con portacodici magnetici (tipo Balluff, escluso hardware).
- Doppio sistema operativo e doppio monitor per permettere l’integrazione con software integrato di gestione utensili TP32 di Elbo Controlli NIKKEN (opzione disponibile).
- Protezione antipolvere nel periodo di inutilizzo.
Ingombri: L = 1282 mm, H = 1874 mm, D = 672 mm. Peso netto: 265 kg.
E46LTW | |
---|---|
Misura asse X (Diametro) | 320 |
Misura asse Z (Lunghezza) | 600 |
Base e colonna in granito naturale | ✓ |
Portamandrino intercambiabile | ✓ |
Visualizzazione asse C corpo mandrino e portamandrino | Option |
Errore di concetricità massimo del portamandrino intercambiabile | 2µm |
Rotazione automatica del mandrino | ✗ |
Index mandrino in quattro posizioni angolari: 0°-90°-180°-270° | ✓ |
Freno rotazione mandrino | Pneumatics |
Sistema di identificazione mandrino (riconoscimento NFC) | Option |
Sistema di bloccaggio | Manual Mechanics |
Funzione ispezione utensile | ✓ |
Sistema tripla telecamera Elbo Controlli NIKKEN (ispezione tagliente) | ✓ |
Risoluzione sistema telecamera principale | 1µm |
Campo di misura sistema di visione Elbo Controlli NIKKEN (sensore C-MOS area inquadrata) | 10mm x 10mm |
Campo di misura sistema di visione doppia telecamera (area inquadrata) | 4mm x 4mm |
Ingrandimento telecamera principale | 26X |
Ingrandimento sistema doppia telecamera | 60X |
Risoluzione assi riga ottica certificata Elbo Controlli NIKKEN | 1µm |
Risoluzione assi riga ottica GS371 in granito naturale certificata Elbo Controlli NIKKEN | ✗ |
Monitor touch screen (interfaccia operatore) | TFT 22" HD Colour Touch Screen |
Tastiera e mouse | ✓ |
Elettronica/Processore | Intel i3 Quad Core Processor |
Firmware/Sistema Operativo | Ubuntu Linux LTS |
Archivio dati | SSD |
Tool manager software ELBO CONTROLLI NIKKEN | E46L software |
Gestione set utensili e generatore universle Post Processor | ✓ |
Creazione e importazine file DXF | ✓ |
Predisposizone per lettura / scrittura Balluff (hardware Balluff richiesto)? | ✓ |
Predisposizone per TID Elbo Controli NIKKEN? | ✓ |
Predisposizone per TP32 Elbo Controli NIKKEN? | ✓ |
Predisposizone per IS "Soluzione Integrata" Elbo Controli NIKKEN con doppio monitor e doppio sistema operativo (opzione)? | ✗ |
