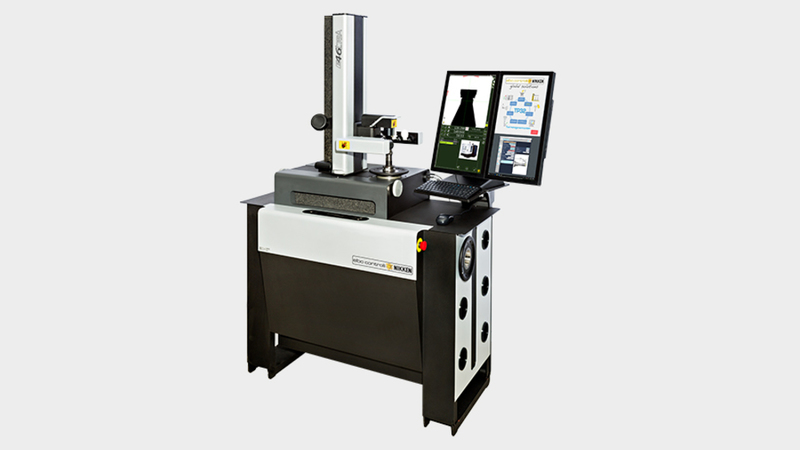

Preset E46LTWA

La nuova funzione di misurazione automatica del preset E46LTWA introduce una caratteristica unica per questo tipo di macchina.

Quando viene eseguita la "misurazione automatica", il software riconosce in automatico il numero di taglienti e, in base alla dimensione dell'utensile, aumenta o diminuisce la velocità di rotazione per una migliore acquisizione della misura.

E46LTWA è equipaggiato con la stessa telecamera del modello E46LA ma con l'aggiunta di una di due telecamere aggiuntive ad alta risoluzione (ingrandimento 60X, zoom digitale 2X e 4X). Grazie al supporto rotante di 90°, la telecamera dall’alto può essere rimossa per non intralciare le operazioni di misura. Il preset E46LTWA quindi è equipaggiato con tre telecamere per la visione frontale (testa) e laterale (petto) dell’utensile. Il sistema consente a costruttori e riaffilatori di utensili la misurazione di tutte le caratteristiche geometriche dell’utensile.

In aggiunta, il software riconosce in automatico il numero di taglienti e, in base alla dimensione dell'utensile, aumenta o diminuisce la velocità di rotazione per una migliore acquisizione della misura. Questa soluzione tecnologica è totalmente diversa dalle proposte presenti sul mercato: infatti, utilizzano una velocità di rotazione costante basata su un diametro utensile impostato. E46LTWA calcola e adatta la velocità periferica di rotazione mandrino in funzione del diametro dell’utensile in misurazione.

Struttura principale e costruzione

La struttura macchina in acciaio di alta qualità garantisce una maggiore rigidità e precisione. Base e colonna in granito naturale (con sezioni maggiorate rispetto ai modelli precedenti) assicurano e mantengono la massima precisione.

Sistema mandrino

E’ possibile presettare un’ampia gamma di utensili utilizzando portamandrini intercambiabili anziché adattatori. L’intercambiabilità dei portamandrini riduce l’errore di accoppiamento, in modo da avere una misurazione precisa e ripetibile.

Funzionalità

E46LTWA è equipaggiato con un monitor 22” touch-screen capacitivo, montato verticalmente per una migliore visualizzazione delle funzioni macchina. Il layout del monitor è suddiviso in due parti distinte. Nella metà superiore sono visibili le immagini dei profili utensili, in quella inferiore tutte le funzioni software.

CARATTERISTICHE TECNICHE

Campo di misura: diametro max 320 mm (raggio 160 mm); altezza max 600 mm.

Motore per rotazione automatica del portamandrino ad inserimento pneumatico per la trasmissione del moto esente da giochi (brevettato).

Visualizzazione asse C per corpo mandrino e portamandrino.

Equipaggiamento meccanico, elettronico e ottico standard:

• Base e colonna in granito naturale per garantire la massima precisione: max errore linearità 2 μm/m certificazione con livella elettronica millesimale Taylor Hobson ris.1 μm/m.
• Trasduttori lineari in vetro ottico ELBO CONTROLLI NIKKEN tipo AS 371 certificate HP laser: Risoluzione assi: X = 1 μm, Z = 1 μm.
• Struttura macchina in acciaio alta resistenza meccanica e inalterabilità nel tempo, basata a terra con 3 appoggi fissi e 1 regolabile in acciaio.
• Portamandrino rotante intercambiabile ISO/BT/HSK/VDI … etc. (da specificare) massimo errore run-out < 2 μm.
• Index mandrino in quattro posizioni angolari: 0°-90°-180°-270°.
• Sistema identificazione portamandrino (SP-ID) con tecnologia NFC per il riconoscimento automatico del portamandrino dopo ogni cambio.
• Guide lineari: 2 guide asse X; 1 guida asse Z.
• Pattini (4) a doppio ricircolo di sfere lubrificati a vita.
• Bloccaggio utensili meccanico universale gestito via software (solo per utensili ISO).
• Freno pneumo-meccanico della rotazione del portamandrino con compensazione radiale della forza di serraggio: nessun errore di deviazione angolare asse.
• Spirale di Archimede a carico costante per contro reazione forza di gravità masse mobili.

Telecamera principale:

• Obiettivo bi-telecentrico.
• Doppietti lenti a basso F/Number per eliminare l’errore cerchio di nitidezza.
• Ingrandimenti 26X, possibilità di zoom digitale 2x e 4x.
• Sensore C-MOS 1,3 Mega pixels connessione USB 2.0 High speed.
• Area immagine inquadrata 10 x 10 mm (3 volte più grande dello standard).
• Illuminatore: episcopico lente toroidale e led rossi circolari.
• Diascopico led puntiforme rosso.
• Seconda/terza telecamera:

Obiettivi bi-telecentrici.

• Possibilita’ di riprendere l’utensile dall’alto (fronte) o di lato (petto).
• Grazie al supporto rotante di 90°, la telecamera dall’alto può essere rimossa per non intralciare le operazioni di misura. Ingrandimenti 60X , possibilità di zoom digitale 2x e 4x.
• Sensore C-MOS 1,3 Mega pixels connessione USB 2.0 High speed.
• Area immagine inquadrata 4 x 4 mm (3,9μm/pixel).
• Illuminatore: episcopico anulare a luce diffusa e bassa angolazione: riduzione dei riflessi causati dalla superificie utensile.

Interfaccia Operatore macchina attraverso:

• Monitor Touch Screen TFT 22” Full HD.
• Processore Intel I3 Quad Core.
• Sistema operativo UBUNTU LINUX 14.04 LTS.
• Memorizzazione dati su disco allo stato solido SSD.
• Gestione blocco assi X e Z con controllo massima velocità di traslazione 2 mm/sec.
• Quattro porte USB.
• 1 porta LAN e connessione wireless (Wi-Fi 802.11 150Mb/s).

Software standard:

• Interfaccia operatore-macchina semplice e intuitiva grazie a tutte le funzioni presenti in un’unica schermata (icone ISO 7000).
• Facilità d’uso grazie al touchscreen integrato.
• Gestione origini macchine CNC e adattatori.
• Creazione liste utensili e/o singolo utensile. Possibilità di creare formati personalizzti.
• Gestione misure teoriche e tolleranze.
• Set utensili e generatore universale Post Processor.
• Cambio assegnazione origine macchina CNC automatico.
• Report di stampa liste utensili.
• Rotazione automatica del portamandrino con cicli di misurazione singolo tagliente o multitagliente.
• Importazione disegni in formato DXF sovrapponibili al profilo utensile.
• Acquisizione del profilo utensile esportabile in formato DXF.
• Predisposizione al funzionamento con infrastruttura TID per l’identificazione utensili con codice Datamatrix.
• Predisposizione al funzionamento con portacodici magnetici (tipo Balluff, escluso hardware).
• Doppio sistema operativo e doppio monitor per permettere l’integrazione con software integrato di gestione utensili TP32 di Elbo Controlli NIKKEN (opzione disponibile).
• Protezione antipolvere nel periodo di inutilizzo.

Ingombri: L = 1282 mm, H = 1874 mm, D = 672 mm. Peso netto: 270 kg.
