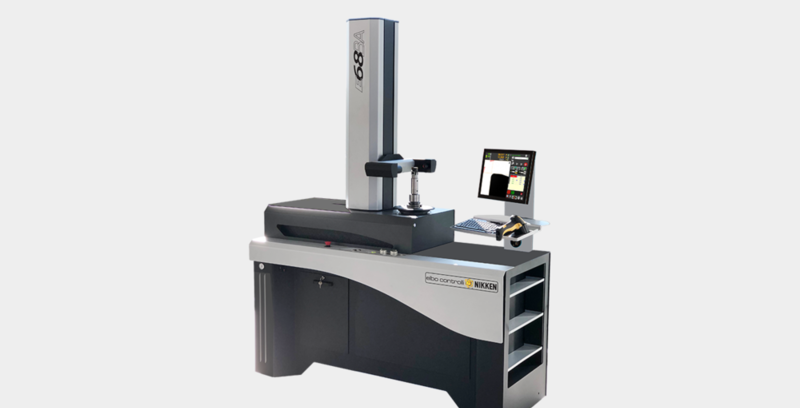

Preset E68BA

Il nostro presetting E68BA è una macchina di fascia alta, sviluppata come opzione "entry-level". È anche il livello di partenza della gamma preset E68 con la funzione di misurazione automatica. La struttura, il design e le caratteristiche tecniche offrono notevoli vantaggi rispetto al resto della nostra gamma di preset.

Il preset E68BA è basato a terra, base e colonna sono in granito naturale e la struttura è monoblocco in acciaio. La movimentazione assi è motorizzata, garanendo un alto livello di precisione. E68BA è equipaggiato con un monitor touch screen a colori da 15" e una telecamera ad alta risoluzione che permette ingrandimenti dettagliati. Il sistema utilizza un PC industriale che fornisce semplicità operativa e funzionale facile da apprendere. Inoltre, incorpora funzionalità aggiuntive focalizzate specificamente sulla geometria dell'utensile.

Sistema mandrino

Il portamandrino rotante è intercambiabile per ogni tipo di attacco mandrino ed è composto da un unico elemento, eliminando l'utilizzo di adattatori e quindi evitando di introdurre errori di accoppiamento. Il bloccaggio utensili è meccanico motorizzato universale per utensili ISO/BT/HSK/attacco poligonale. Questo sistema è più simile a un mandrino di una macchina utensile che a un mandrino di un preset utensili!

Funzionalità

L'innovativo pacchetto software integra un sistema completo di gestione utensili e una porta di rete. Lavorando tramite il sistema DNC, il software converte i dati utensile misurati e li trasforma in linguaggio macchina per il caricamento diretto nel controllo numerico della macchina e nelle pagine di offset utensile associate. Inoltre, incluso nel sistema, E68BA dispone di connettività WI-FI completa.

CARATTERISTICHE TECNICHE

Campo di misura: diametro max 600 mm (raggio 300 mm); altezza max 800 mm.

Motore per rotazione automatica del portamandrino ad inserimento pneumatico per la trasmissione del moto esente da giochi (brevettato).

Visualizzazione asse C: posizione angolare del portamandrino con risoluzione 0.01°.

Trasduttori lineari in vetro ottico con supporto in granito naturale ELBO CONTROLLI NIKKEN tipo SLIDE GS371 certificate HP laser. Risoluzione assi: X = 1 μm, Z = 1 μm.

Equipaggiamento meccanico, elettronico e ottico standard:

• Base e colonna in granito naturale per garantire la massima precisione: max errore linearità 2 μm/m certificazione con livella elettronica millesimale Taylor Hobson ris.1 μm/m.
• Struttura macchina monoblocco in acciaio, basata a terra con 4 appoggi regolabili antivibranti.
• Portamandrino rotante intercambiabile ISO/BT/HSK/VDI … etc. (da specificare) massimo errore run-out < 2 μm.
• Index mandrino in quattro posizioni angolari: 0°-90°-180°-270°.
• Sistema identificazione portamandrino (SP-ID) con tecnologia NFC per il riconoscimento automatico del portamandrino dopo ogni cambio.
• Guide lineari: 2 guide asse X; 1 guida asse Z.
• Pattini (5) a doppio ricircolo di sfere lubrificati a vita.
• Bloccaggio utensili meccanico motorizzato universale (per utensili ISO/BT/HSK/attacco poligonale da specificare).
• Freno pneumatico della rotazione del portamandrino con 3 pistoni a 120°.
• Movimentazione assi motorizzato.
• Pannello comandi con volantini micrometrici e pulsanti per spostamenti rapidi 2,5 m/min.
• Spirale di Archimede a carico costante per contro reazione forza di gravità masse mobili.

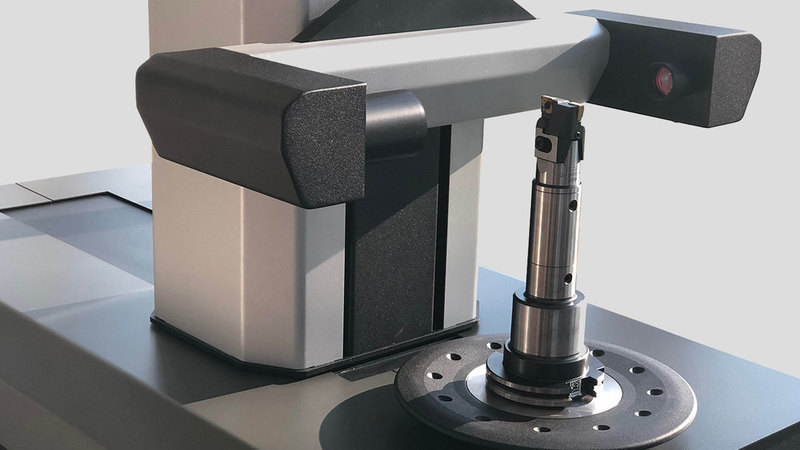

Sistema di visione per misura utensili ed ispezione tagliente composta da:

• Sensore C-MOS area immagine inquadrata 5 x 5 mm.
• Ingrandimenti 38X.
• Obiettivo bi-telecentrico.
• Illuminatore: episcopico lente toroidale e led rossi circolari; diascopico led puntiforme rosso.

Interfaccia Operatore macchina attraverso:

• Monitor Touch Screen TFT 15”.
• Motherboard industriale con processore Intel.
• Sistema operativo UBUNTU LINUX LTS.
• Memorizzazione dati su disco allo stato solido SSD.
• 4 porte USB.
• 1 porta LAN cablata e connessione Wireless.

Software standard:

• Facilità d’uso grazie al touchscreen integrato.
• Gestione origini macchine CNC.
• Creazione liste utensili e/o singolo utensile. Possibilità creazione formati personalizzati.
• Gestione misure teoriche e tolleranze.
• Td SIX (Tool data SIX) generatore universale Post Processor.
• Cambio assegnazione origine macchina CNC automatico.
• Report di stampa liste utensili.
• Rotazione automatica del portamandrino con cicli di misurazione singolo tagliente o multitagliente.
• Velocità periferica di rotazione mandrino calcolata e controllata in funzione del diametro dell’utensile in misurazione.
• Predisposizione al funzionamento con infrastruttura TID per l’identificazione utensili con codice Datamatrix.
• Predisposizione al funzionamento con infrastruttura con portacodici magnetici (tipo Balluff, escluso hardware). Protezione antipolvere nel periodo di inutilizzo.

Ingombri: L = 1700 mm, H = 2300 mm, D = 700 mm. Peso netto: 570 kg.
